БРН-208М7А

Стабилизация напряжения через БРН-208М7А

Во время работы генератора БРН-208М7А контролирует уровень переменного напряжения и корректирует цепь возбуждения. Если нагрузка на сеть меняется, напряжение генератора может уходить выше или ниже нормы. Блок реагирует на это и изменяет регулирование так, чтобы вернуть напряжение к рабочему уровню. Для авиационной сети это важно: приборы, электродвигатели, преобразователи и другая аппаратура рассчитаны на стабильное питание. Если напряжение начинает “плавать”, проблема может быть не только в генераторе, но и в регуляторе, цепях измерения или нагрузке.

Работа БРН-208М7А с генератором ГТ40ПЧ-6

БРН-208М7А часто применяется совместно с бесконтактными синхронными генераторами ГТ40ПЧ-6 и их исполнениями, включая ГТ40ПЧ-6-2С, ГТ40ПЧ-6П и ГТ40ПЧ-6Л. Генератор вырабатывает трехфазный переменный ток, а БРН управляет его возбуждением и удерживает напряжение в допустимых пределах. Такой комплект может использоваться как на воздушных судах, так и в аэродромной наземной технике типа АПА-80 / АПА-100. Конкретную совместимость всегда нужно проверять по электрической схеме и ведомости оборудования.

Распределение реактивной нагрузки с БРН-208М7А

В системах с параллельной работой генераторов БРН-208М7А участвует в распределении реактивной нагрузки между каналами. Когда несколько генераторов работают на одну сеть, важно не только совпадение напряжения и частоты. Нагрузка также должна делиться правильно, иначе один генератор может быть перегружен, а другой работать с недостаточной долей нагрузки. БРН использует сигналы связанных цепей измерения и регулирования, чтобы удерживать более ровную работу генераторных каналов. Поэтому блок важен не только для стабилизации напряжения, но и для нормальной параллельной работы источников.

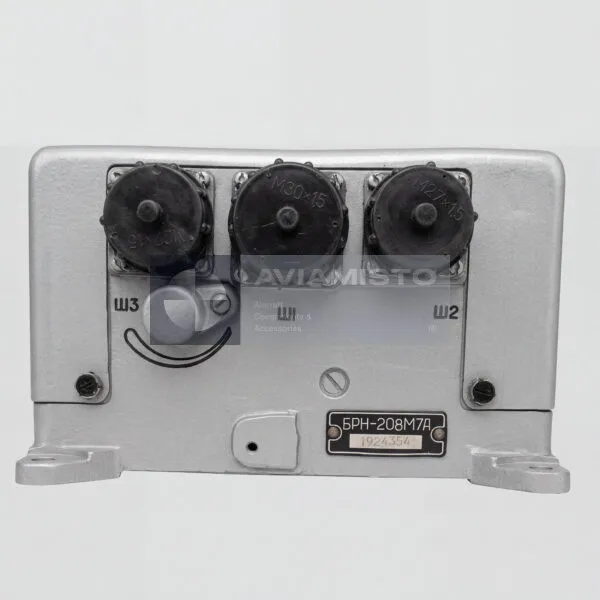

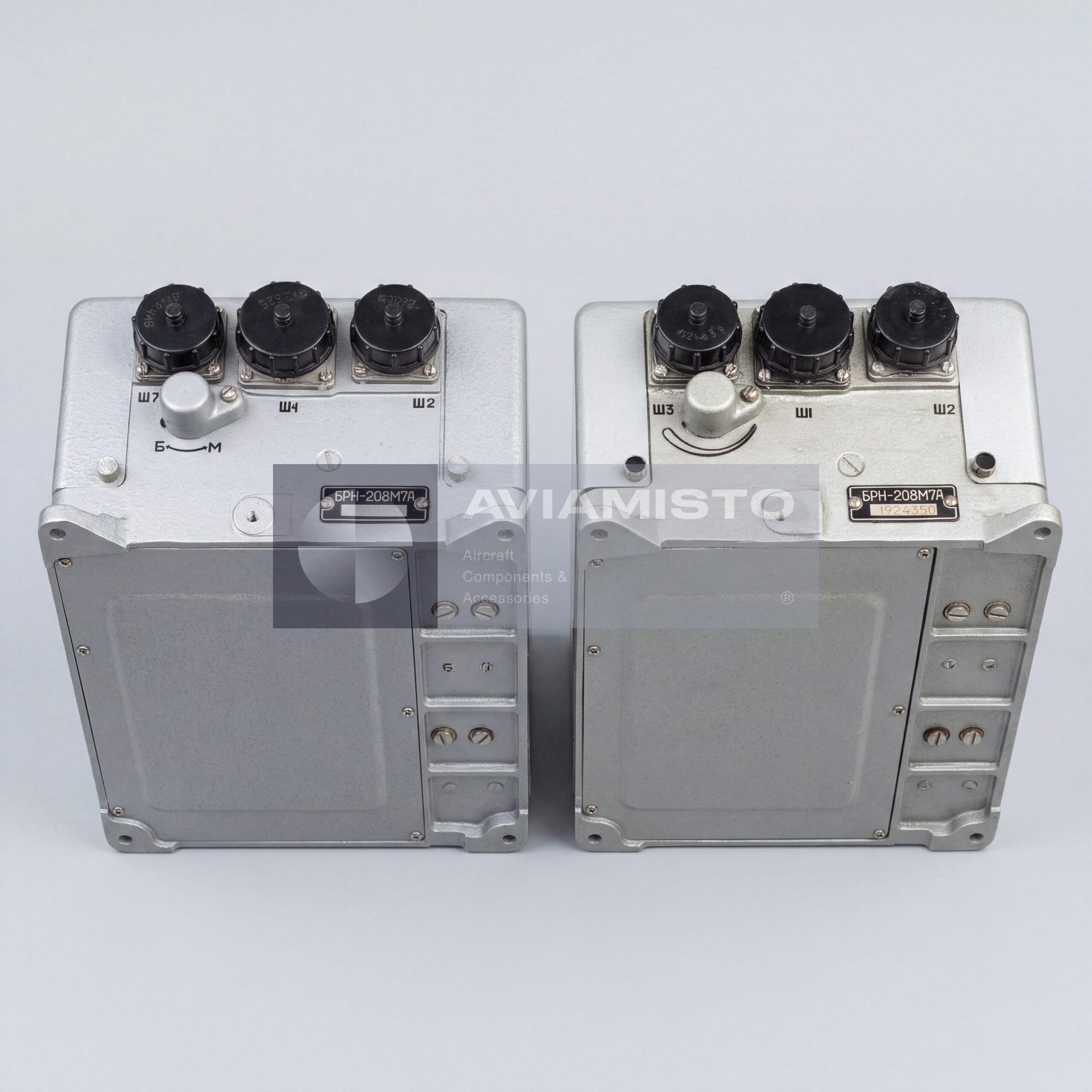

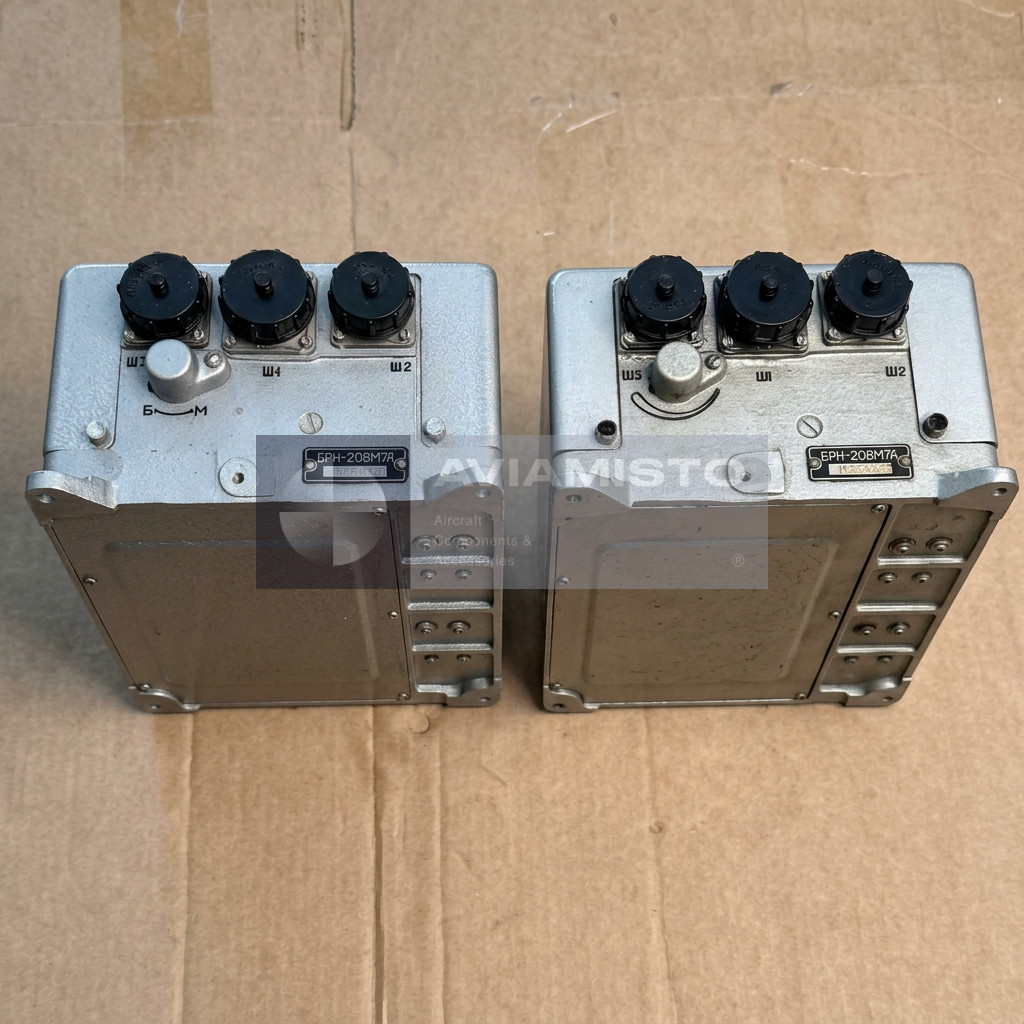

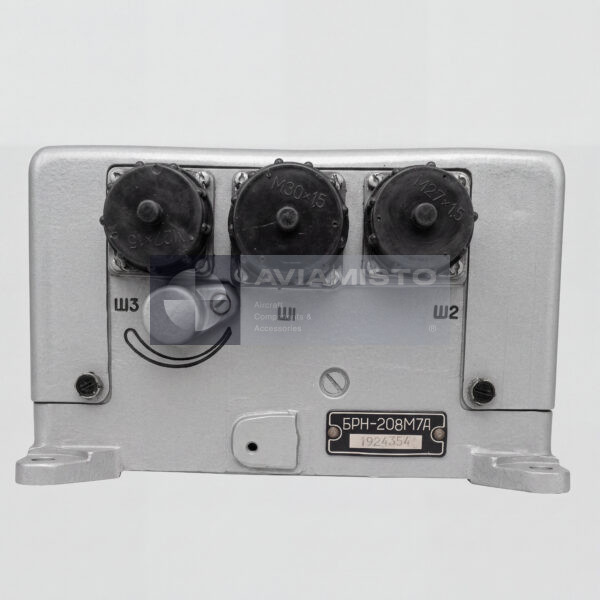

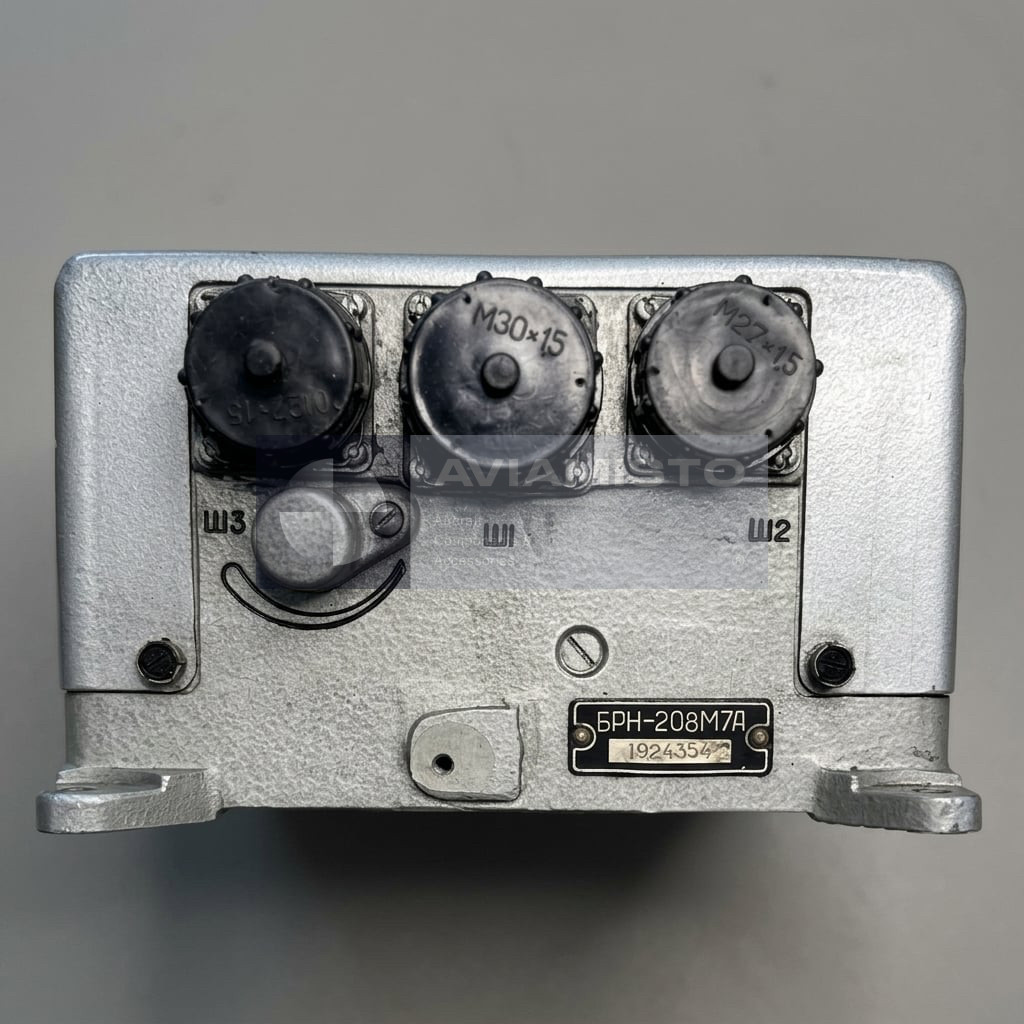

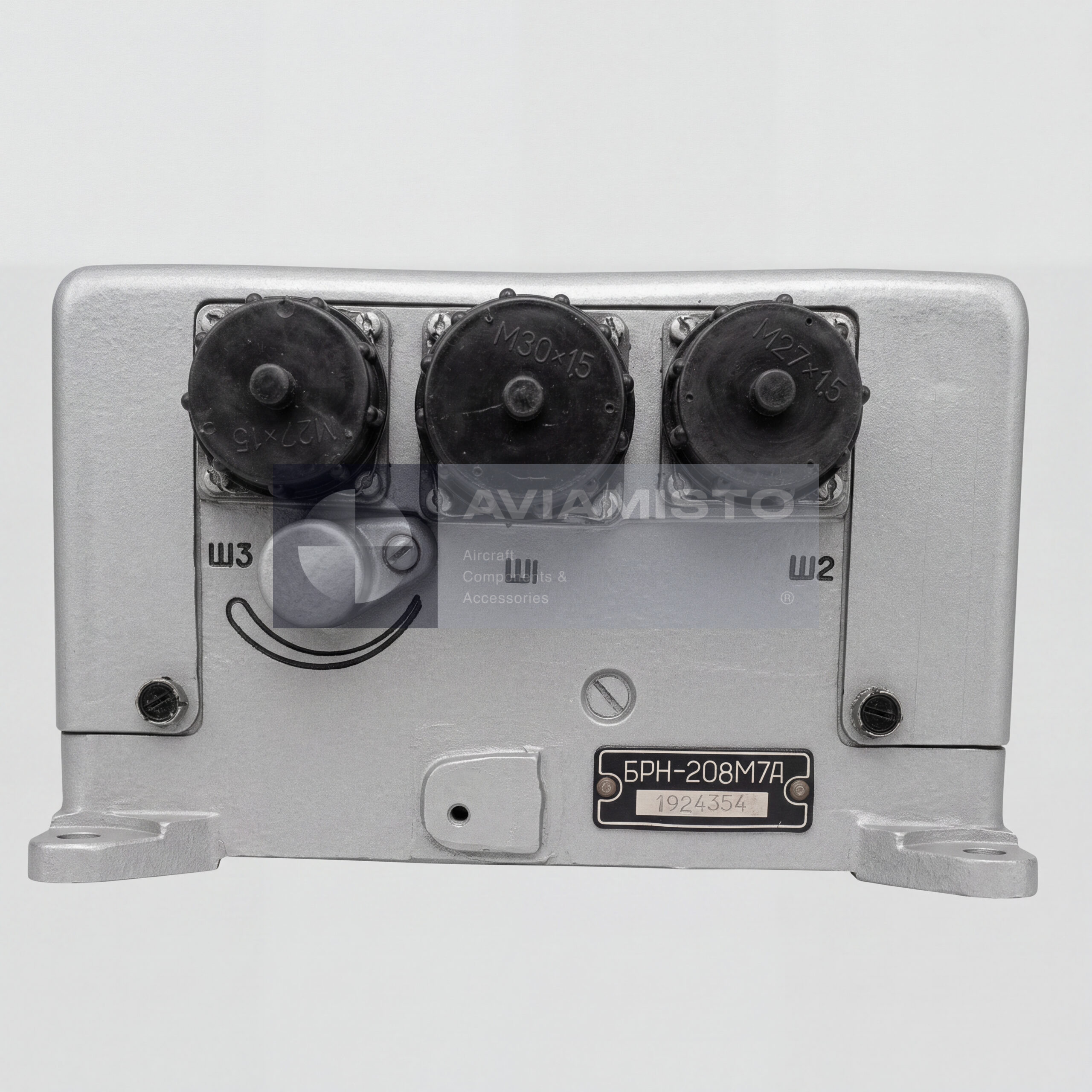

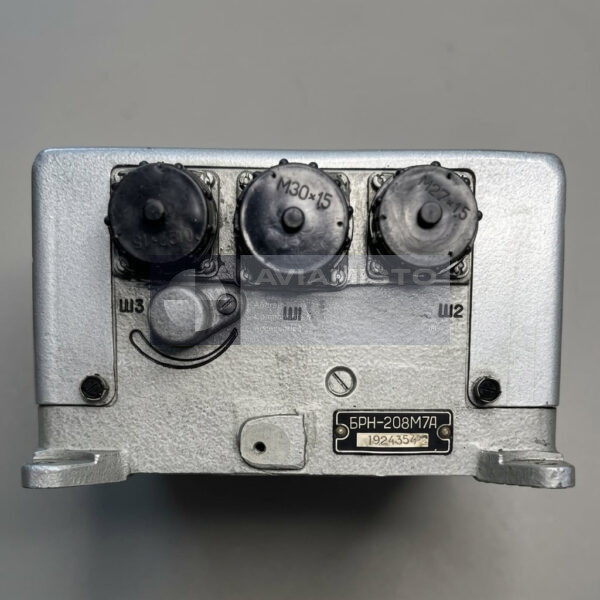

Конструкция блока БРН-208М7А

БРН-208М7А выполнен как бесконтактный статический регулятор. В его схеме используются магнитные усилители и полупроводниковые измерительные элементы. В отличие от механических регуляторов, такая конструкция не опирается на постоянное переключение контактной группы в основном процессе регулирования. Это делает блок более подходящим для работы в авиационной системе переменного тока, где требуется быстрая реакция на изменение нагрузки. При осмотре проверяют корпус, разъемы, маркировку, пломбы, состояние крепления и следы перегрева или длительного хранения.

Совместная работа БРН-208М7А с БЗУ и БТТ

БРН-208М7А работает не отдельно, а внутри полного генераторного канала. В этой же схеме могут находиться блоки защиты и управления БЗУ-376СБ или БЗУ-376СП, блок трансформаторов тока БТТ-40Б, блок регулирования частоты БРЧ-62БМ и коммутационная аппаратура. БЗУ отвечает за подключение и отключение генератора, БТТ передает токовые сигналы для защиты и распределения нагрузки, БРЧ связан с частотой, а БРН стабилизирует напряжение. Поэтому при неисправности нужно проверять всю цепочку, а не только один блок.

Настройка БРН-208М7А и связанные элементы

В некоторых схемах БРН-208М7А работает с выносным выпрямителем и регулировочными элементами, например реостатом РС-25. Эти элементы используются для ручной подстройки или юстировки базового уровня напряжения в измерительном органе системы. Для стендовой проверки важно правильно подать напряжения питания, имитировать сигнал генератора и проверить работу под нагрузкой. Простая проверка разъемов или целостности цепей не показывает, как блок будет удерживать напряжение в реальном генераторном канале.

Поставка и идентификация БРН-208М7А

При заказе нужно указывать полное обозначение БРН-208М7А. Похожие блоки серии БРН-208М7 могут отличаться исполнением, настройками, разъемами или применяемостью с конкретным генератором. Изделие может поставляться новым, с хранения, после ремонта, после капитального ремонта или проверенным на стенде — в зависимости от наличия и документов. Для авиационного применения важны паспорт, этикетка, документы ремонта или проверки, состояние хранения, маркировка и совместимость с конкретной системой электроснабжения.
