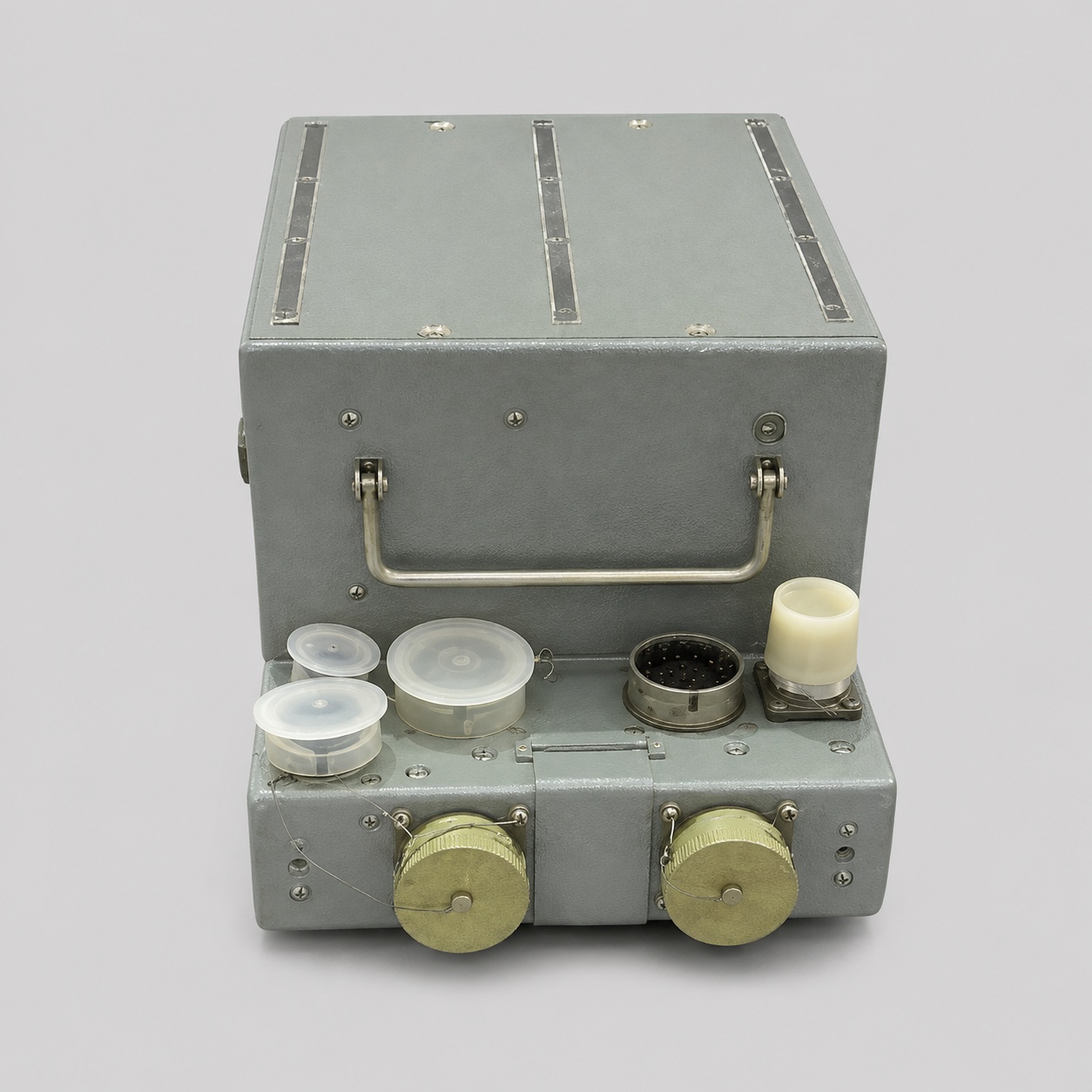

БПР-88 серии 4 — блок предельных регуляторов
БПР-88 серии 4 — электронный блок предельных регуляторов. В технических описаниях системы управления РД-33 БПР-88 указан как устройство, которое обрабатывает ограничиваемые параметры и воздействует на топливорегулирующую аппаратуру двигателя. Обозначение серии является частью идентификации конкретного исполнения, а не произвольным дополнением к названию.
Полное описаниеСвернуть описание
Роль БПР-88 серии 4 в системе РД-33
В составе описанной системы РД-33 блок принимает сигналы датчиков давления ДПИ, устройств СПТ и ДОС, автоматики запуска АПД и самолётных цепей. Он сравнивает их с заданными ограничениями и формирует команды для топливной автоматики основного и форсажного контуров, регулирования компрессора и сопла форсажной камеры. Это защитно-регулирующий электронный блок, а не отдельный датчик. Двигатель РД-33 связан с семейством самолётов МиГ-29, однако применяемость на конкретной машине уточняют по каталогу деталей и документации модификации двигателя.
Конструкция и интерфейсы БПР-88 серии 4
По техническому описанию блок устанавливается в амортизационной раме РМ-88 серии 4; для левого и правого двигателя используются отдельные блоки. Пять основных разъёмов X1–X5 обслуживают цепи датчиков, термопар, самолётных команд и исполнительных механизмов, а X6 и X7 предназначены для контрольной аппаратуры ПКР-88 серии 4 и ПД-88. В корпусе размещены съёмные печатные субблоки и шесть закрытых регулировок каналов частоты вращения и температуры газа.
Обозначение и совместимость
При заказе и приёмке сверяют полную маркировку БПР-88 серии 4 / BPR-88 Series 4. Другие серии БПР-88, блоки предельных команд БПК-88 и внешне похожие изделия могут отличаться логикой, разъёмами и регулировочными данными. Работа в одной системе не означает взаимозаменяемость. Нужны совпадение шильдика, серии, чертёжного номера, ключей разъёмов и документации РД-33.
Проверка и поставка
До монтажа проверяют корпус, контакты разъёмов, крепёж, пломбы и читаемость маркировки. Функциональные испытания проводят по утверждённой методике со штатной имитацией сигналов двигателя; подавать питание на неизвестные контакты по аналогии нельзя. В запросе указывают полное обозначение, модификацию двигателя и самолёта, количество, состояние и требуемые документы. Связанные изделия представлены в категории блоков управления.
Технические характеристики
- Тип изделия
- Электронный блок предельных регуляторов
- Подтверждённая система
- Система управления двигателем РД-33
- Подтверждённая роль
- Обработка ограничиваемых параметров и выдача команд топливорегулирующей аппаратуре
- Контролируемые параметры
- Предельные частоты вращения и температура газа по документации конкретной системы
- Входные устройства
- Датчики ДПИ, СПТ, ДОС, автоматика АПД и самолётные командные цепи
Все характеристикиСвернуть характеристики
- Управляемые цепи
- Основной и форсажный контуры топлива, механизация компрессора и сопло форсажной камеры
- Монтажная рама
- РМ-88 серии 4; отдельные блоки для левого и правого двигателей
- Основные разъёмы
- X1–X5 для рабочих цепей
- Контрольные разъёмы
- X6 и X7 для ПКР-88 серии 4 и ПД-88
- Напряжение питания
- 27 В постоянного тока, номинально
- Записанный ток
- Не более 3 А с ИМ1 и ИМ9 при скважности 50%
- Температура работы
- От −60 до +60 °C длительно; от +60 до +85 °C до 5 мин
- Непрерывная работа
- До 5 ч с последующим перерывом 1 ч по техническому описанию
- Записанная масса
- 8 кг без монтажной рамы
- Контекст применения
- Семейство МиГ-29 с РД-33; применяемость уточняется
- Основное обозначение
- БПР-88 серии 4
- Латинская запись
- BPR-88 Series 4
- Альтернативные обозначения
- БПР-88 серия 4; БПР88-4; BPR-88 Series 4; BPR88-4
- Взаимозаменяемость
- Только при совпадении серии, чертежа, разъёмов и документации системы
- Документация
- Паспорт изделия, описание системы управления двигателем и каталог деталей ВС
