ДВ-201

Назначение и конструкция ДВ-201

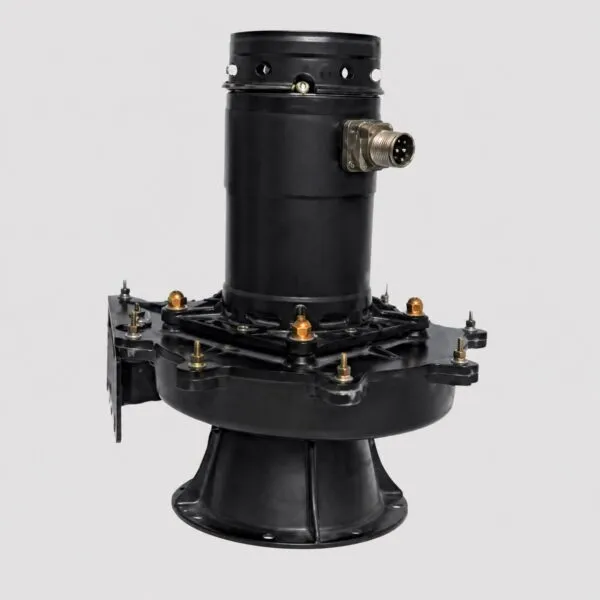

ДВ-201 использует защищённый самовентилируемый двигатель постоянного тока смешанного возбуждения. Комплект представляет собой всеклиматический вентилятор продолжительного режима. При монтаже сохраняют воздушный тракт и крепление, предусмотренные системой.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. На работу после монтажа влияют сопротивление тракта, направление вращения, свободные вход и выход, а также питание конкретного исполнения.

Электрические и аэродинамические параметры

Номинальное питание — 27 В с допуском ±10%. Производительность — 250 м³/ч, номинальная мощность — 180 Вт, ток — не более 15 А. Подтверждённая частота вращения — 6 700–8 200 об/мин.

Производительность и давление относятся к подтверждённым рабочим точкам и оцениваются совместно. Внешне похожее изделие с другим суффиксом, напряжением или частотой не считается автоматически взаимозаменяемым.

Условия эксплуатации и проверка

Вентилятор рассчитан на продолжительный режим и всеклиматическую эксплуатацию. Перед установкой проверяют корпус, рабочее колесо, двигатель, выводы и крепления, а также свободное вращение без подачи питания.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока требуют проверки по утверждённой документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся ДВ-302Т and ДВ-302ТБ. Ссылки используются для навигации и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой эксплуатационной документации.

Идентификация и заказ

Обозначение встречается в вариантах ДВ-201; ДВ201; DV-201; DV201. Это варианты записи и поиска; суффиксы исполнения и знаки на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие изделия представлены в категории «Вентиляторы охлаждения».
