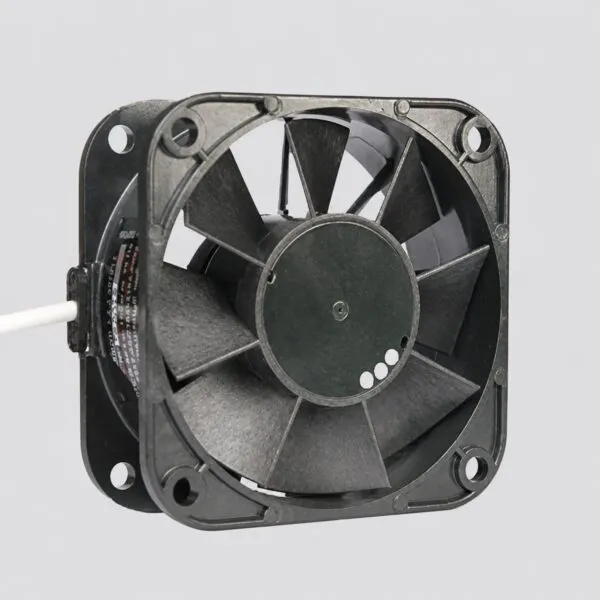

1,25ЭВ-2,8-6-3270Т4
Осевой вентилятор
Описание
1,25ЭВ-2,8-6-3270Т4 — осевой вентилятор 50 Гц тропического исполнения
1,25ЭВ-2,8-6-3270Т4 — осевой вентилятор 50 Гц тропического исполнения для задачи: охлаждение радиоэлектронной аппаратуры в тропическом исполнении при требуемой производительности 280 м³/ч.
В общем случае вентилятор перемещает воздух вращающимся рабочим колесом. Для конкретного изделия определяющими остаются полное обозначение, питание, производительность, давление и крепление.
Полное описаниеСвернуть описание
Назначение и конструкция 1,25ЭВ-2,8-6-3270Т4
Полное обозначение содержит 3270 и климатический суффикс Т4. Прежняя запись 1270 была ошибкой каталога и не сохраняется как альтернативное обозначение. Вентилятор рассчитан на продолжительную работу при любом положении в пространстве.
Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. На работу после монтажа влияют сопротивление тракта, направление вращения, свободные вход и выход, а также питание конкретного исполнения.
Электрические и аэродинамические параметры
Номинальная производительность — 280 м³/ч при полном давлении 59 Па. Питание — 187–242 В, 50 ±2,5 Гц. Мощность — не более 25 Вт для однофазного и 28 Вт для трёхфазного исполнения; частота вращения — не менее 2 700 об/мин.
Производительность и давление относятся к подтверждённым рабочим точкам и оцениваются совместно. Внешне похожее изделие с другим суффиксом, напряжением или частотой не считается автоматически взаимозаменяемым.
Условия эксплуатации и проверка
Рабочая температура — от −40 до +70 °C. Тропическое исполнение Т4 рассчитано на влажность до 98% при +35 °C, давление 400–800 мм рт. ст., воздействие инея, плесени и соляного тумана. Пределы вибрации и ударов приведены в технических данных.
При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока требуют проверки по утверждённой документации.
Связанные вентиляторы и подбор
К функционально близким позициям относятся 1,0ЭВ-1,4-4-3270У4 and 0,63ЭВ-1,4-32-4620. Ссылки используются для навигации и не подтверждают электрическую, механическую или установочную взаимозаменяемость.
Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой эксплуатационной документации.
Идентификация и заказ
Обозначение встречается в вариантах 1,25ЭВ-2,8-6-3270Т4; 1,25 ЭВ 2,8 6 3270 Т4; 1.25EV-2.8-6-3270 T4. Это варианты записи и поиска; суффиксы исполнения и знаки на шильдике сохраняют самостоятельное значение.
В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие изделия представлены в категории «Вентиляторы охлаждения».
Технические характеристики
- Тип изделия
- осевой вентилятор 50 Гц тропического исполнения
- Основное обозначение
- 1,25ЭВ-2,8-6-3270Т4
- Латинская запись
- 1.25EV-2.8-6-3270 T4
- Альтернативные обозначения
- 1,25ЭВ-2,8-6-3270Т4; 1,25 ЭВ 2,8 6 3270 Т4; 1.25EV-2.8-6-3270 T4
- Назначение
- охлаждение радиоэлектронной аппаратуры в тропическом исполнении при требуемой производительности 280 м³/ч
Все характеристикиСвернуть характеристики
- Принцип перемещения воздуха
- Осевое рабочее колесо
- Режим / установка
- Сверить исполнение и установочную документацию
- Взаимозаменяемость
- Не подтверждена; проверить электрические и механические интерфейсы
- Документация
- Паспорт изделия и утверждённая документация оборудования
- Климатическое исполнение
- Т4, тропическое
- Номинальная производительность
- 280 м³/ч
- Полное давление
- 59 Па (6 кгс/м²)
- Напряжение питания
- 187–242 В
- Частота питания
- 50 ±2,5 Гц
- Число фаз
- 1 или 3 в зависимости от исполнения
- Фазосдвигающая ёмкость
- 1,5 ±0,15 мкФ для соответствующего исполнения
- Потребляемая мощность
- ≤25 Вт однофазное; ≤28 Вт трёхфазное
- Потребляемый ток
- ≤0,12 А однофазное; ≤0,14 А трёхфазное
- Частота вращения
- Не менее 2 700 об/мин
- Уровень звука
- Не более 65 дБА
- Габариты
- 140 × 140 × 50,5 мм
- Масса
- 0,8 кг
- Рабочая температура
- От −40 до +70 °C
- Относительная влажность
- До 98% при +35 °C
