1,0ЭВ-1,4-4-3270У4

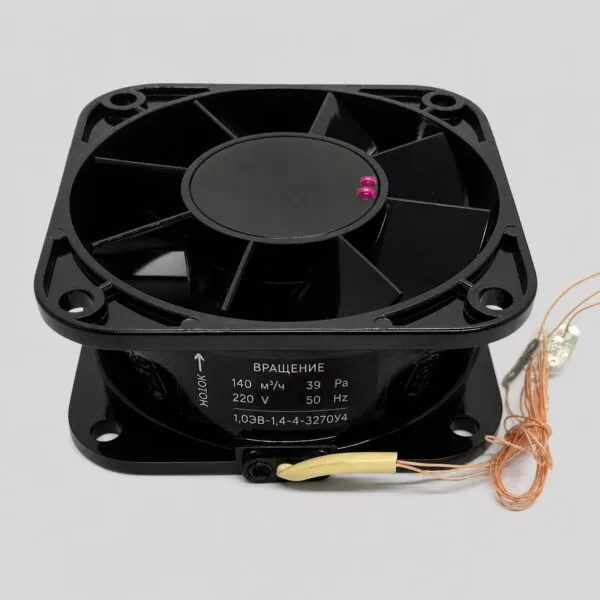

Назначение и конструкция 1,0ЭВ-1,4-4-3270У4

Это металлический осевой вентилятор для продолжительного режима при любом положении в пространстве. Суффикс У4 относится к климатическому исполнению и является частью маркировки. Для семейства подтверждены одно- и трёхфазные электрические исполнения.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. На работу после монтажа влияют сопротивление тракта, направление вращения, свободные вход и выход, а также питание конкретного исполнения.

Электрические и аэродинамические параметры

Номинальная производительность — 140 м³/ч, полное давление — 39 Па. Питание — 187–242 В при 50 ±2,5 Гц. Мощность — не более 15 Вт для однофазного и 18 Вт для трёхфазного исполнения; частота вращения — не менее 2 600 об/мин.

Производительность и давление относятся к подтверждённым рабочим точкам и оцениваются совместно. Внешне похожее изделие с другим суффиксом, напряжением или частотой не считается автоматически взаимозаменяемым.

Условия эксплуатации и проверка

Рабочая температура — от −40 до +70 °C, относительная влажность — до 80% при +25 °C, атмосферное давление — 400–800 мм рт. ст. Вентилятор выдерживает вибрацию 1–80 Гц до 50 м/с² и подтверждённые многократные, одиночные и линейные нагрузки.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока требуют проверки по утверждённой документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся 1,25ЭВ-2,8-6-3270Т4 and 0,63ЭВ-1,4-32-4620. Ссылки используются для навигации и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой эксплуатационной документации.

Идентификация и заказ

Обозначение встречается в вариантах 1,0ЭВ-1,4-4-3270У4; 1,0 ЭВ 1,4 4 3270 У4; 1.0EV-1.4-4-3270 U4. Это варианты записи и поиска; суффиксы исполнения и знаки на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие изделия представлены в категории «Вентиляторы охлаждения».
