0,5ЭВ-0,71-20-4620

Назначение и конструкция 0,5ЭВ-0,71-20-4620

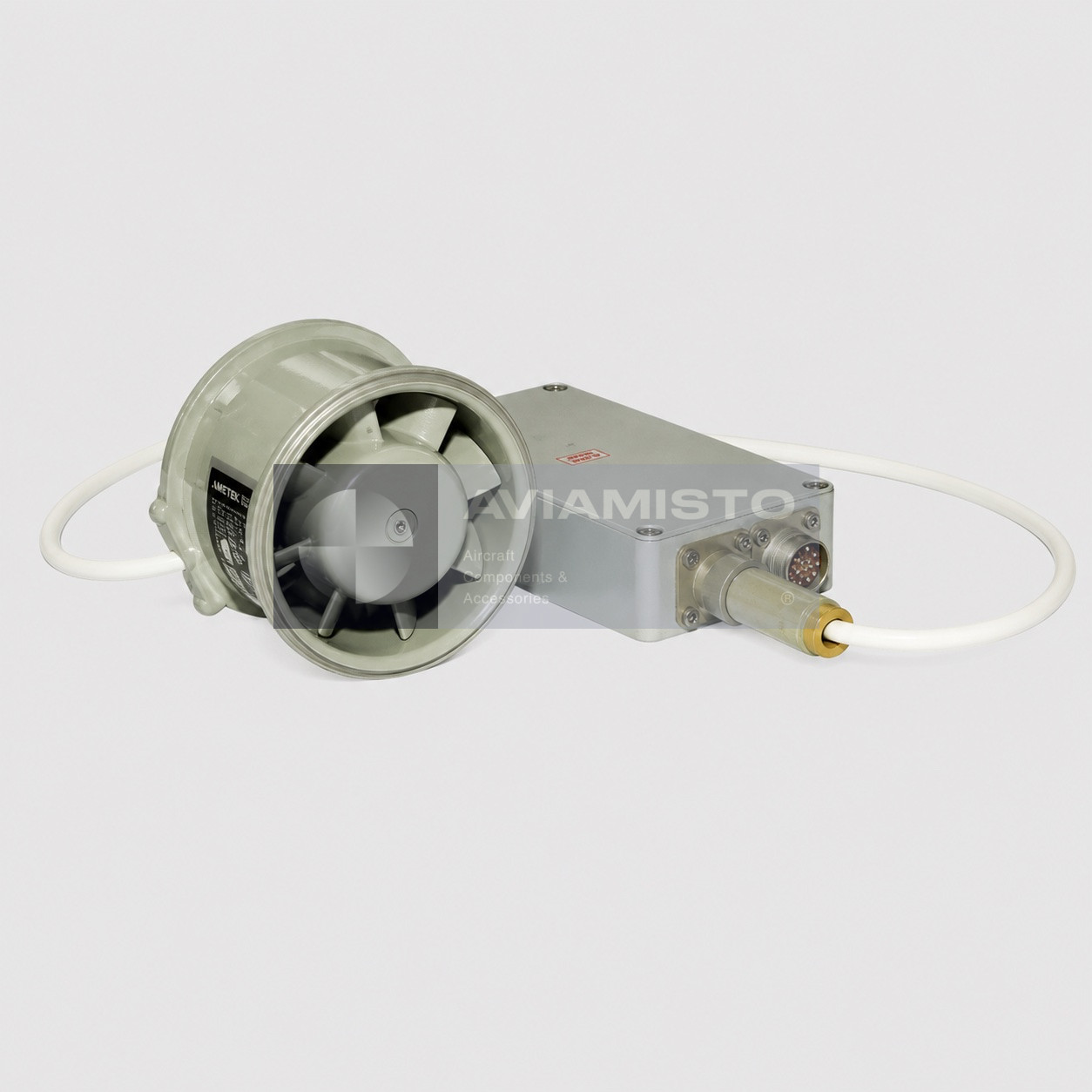

Изделие объединяет осевое рабочее колесо, компактный корпус и электропривод. Верхний и нижний режимы имеют разные значения производительности и полного давления, поэтому подбор выполняют по требуемому режиму, а не только по внешнему виду.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. На работу после монтажа влияют сопротивление тракта, направление вращения, свободные вход и выход, а также питание конкретного исполнения.

Электрические и аэродинамические параметры

В верхнем режиме производительность составляет не менее 70 м³/ч, полное давление — 200 ±30 Па. В нижнем режиме производительность не превышает 35 м³/ч, полное давление — 100 ±15 Па. Ток — не более 1,4 А, частота вращения — не менее 11 200 об/мин.

Производительность и давление относятся к подтверждённым рабочим точкам и оцениваются совместно. Внешне похожее изделие с другим суффиксом, напряжением или частотой не считается автоматически взаимозаменяемым.

Условия эксплуатации и проверка

Исполнение рассчитано на 27 В постоянного тока с подтверждённым отклонением −3/+4 В. Масса узла — не более 0,33 кг. В схеме предусмотрен конденсатор не менее 1 000 мкФ; его номинал и подключение сверяют с документацией оборудования.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока требуют проверки по утверждённой документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся 0,63ЭВ-1,4-32-4620 and ЭВ-0,2-1540А. Ссылки используются для навигации и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой эксплуатационной документации.

Идентификация и заказ

Обозначение встречается в вариантах 0,5ЭВ-0,71-20-4620; 0,5 ЭВ 0,71 20 4620; 0.5EV-0.71-20-4620. Это варианты записи и поиска; суффиксы исполнения и знаки на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие изделия представлены в категории «Вентиляторы охлаждения».
