ЭВ-0,2-1540А

Назначение и конструкция ЭВ-0,2-1540А

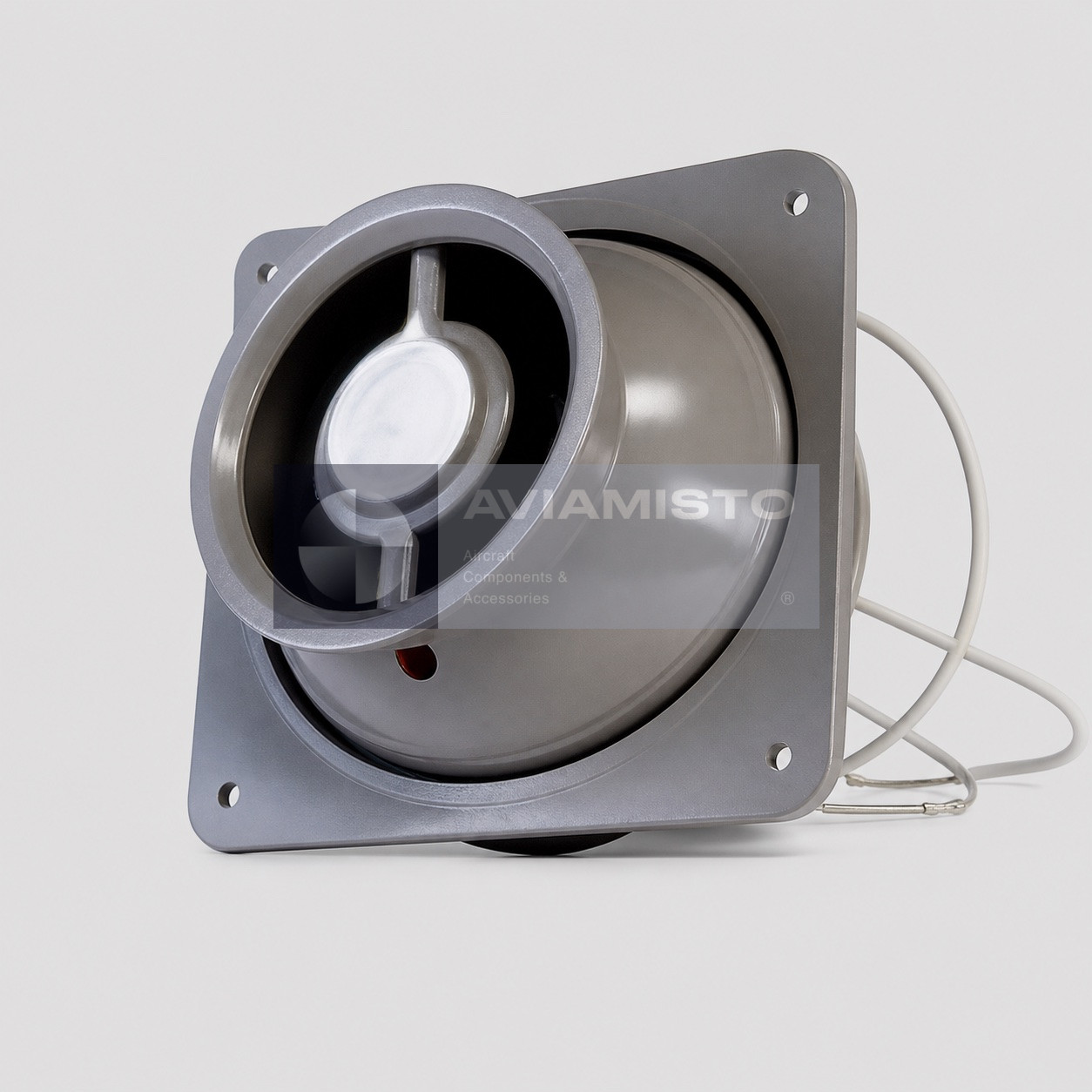

Металлические корпус и рабочее колесо образуют компактный одноколёсный осевой вентилятор. Он работает на всасывание или нагнетание в продолжительном режиме и крепится за любой из двух упорных буртиков. Годы выпуска не входят в заводское обозначение и удалены из названия.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. На работу после монтажа влияют сопротивление тракта, направление вращения, свободные вход и выход, а также питание конкретного исполнения.

Электрические и аэродинамические параметры

Номинальная производительность — 18 м³/ч, полное давление — 40 Па. Питание — 115 В, 400 Гц, однофазное. Мощность — не более 10 Вт, ток — не более 0,08 А, частота вращения — не менее 7 000 об/мин, уровень звука — не более 45 дБА.

Производительность и давление относятся к подтверждённым рабочим точкам и оцениваются совместно. Внешне похожее изделие с другим суффиксом, напряжением или частотой не считается автоматически взаимозаменяемым.

Условия эксплуатации и проверка

Рабочая температура — от −60 до +100 °C, относительная влажность — до 98% при +35 °C. Вентилятор выдерживает вибрацию 1–2 000 Гц до 150 м/с² и удары до 400 м/с². Подтверждённая наработка — 5 000 ч.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока требуют проверки по утверждённой документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся ЭВ-0,2-1540 and ЭВ-02-1540А. Ссылки используются для навигации и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой эксплуатационной документации.

Идентификация и заказ

Обозначение встречается в вариантах ЭВ-0,2-1540А; ЭВ 0,2 1540А; ЭВ0,21540А; EV-0.2-1540A. Это варианты записи и поиска; суффиксы исполнения и знаки на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие изделия представлены в категории «Вентиляторы охлаждения».
