ГА-192/2

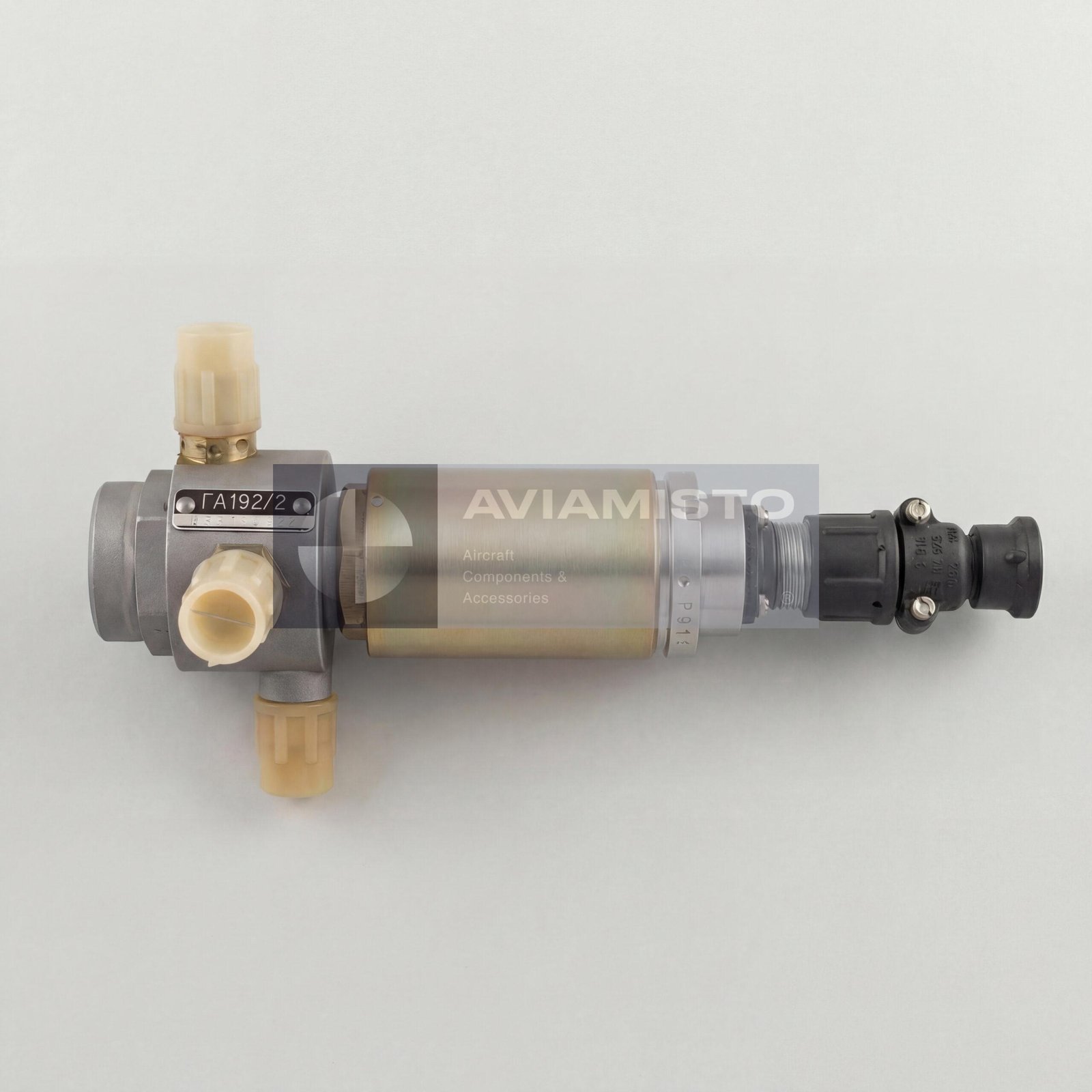

ГА-192/2 электромагнитный кран авиационной гидросистемы

ГА-192/2 — электромагнитный гидравлический кран для дистанционного переключения гидравлических цепей. Он применяется в бортовых гидросистемах, где подачу жидкости нужно включать электрической командой. Кран не создает давление и не заменяет насос. Его работа проще: открыть или переключить проход жидкости АМГ-10 к нужному агрегату. В технических описаниях Ми-8 ГА-192/2 встречается в контурах управления, в том числе в цепи управления фрикционом ручки “ШАГ-ГАЗ”.

Подача рабочей жидкости через ГА-192/2

В работе ГА-192/2 управляет подачей жидкости к подключенному агрегату или исполнительному механизму. При подаче напряжения на электромагнит золотник меняет положение, и линия переключается по схеме гидросистемы. За счет этого агрегат можно включить по электрической команде, без ручного воздействия на сам кран. В системах с комбинированным режимом ГА-192/2 может использоваться для подачи жидкости к соответствующему агрегату управления. Конкретная функция зависит от схемы борта.

ГА-192/2 в цепях управления и вспомогательных контурах

В гидросистеме кран работает вместе с напорными и сливными линиями, штуцерами, исполнительными механизмами, агрегатами управления, выключателями и бортовой проводкой. Если подключенный механизм не срабатывает, сам кран не всегда виноват. При проверке обычно смотрят питание на разъеме, потребляемый ток, ход золотника, давление в линии, состояние слива, чистоту жидкости и сам исполнительный агрегат. Заедание золотника, плохой контакт, низкое давление или грязная АМГ-10 могут давать похожие признаки.

Применение гидравлического крана ГА-192/2

ГА-192/2 применяется в гидросистемах вертолетов и самолетов, где требуется электрическое переключение гидравлических линий. В перечне применяемости указываются вертолеты Ми-8, а также самолеты Ан-8, Ан-12, Ан-24, Ан-26, Як-40 и Ту-134. В технических материалах по Ми-8 кран указан в гидросистеме, а в материалах по Ми-171 встречается упоминание ГА-192/2 при включении агрегата управления в комбинированный режим. Перед заменой нужно сверять место установки и полное обозначение по каталогу.

Идентификация и заказ крана ГА-192/2

Перед заказом маркировку установленного крана нужно проверить по документации воздушного судна. В русской карточке основное обозначение пишется как ГА-192/2. В экспортных документах может встречаться латинское написание GA-192/2. В семействе ГА-192 есть похожие исполнения, поэтому одного внешнего сходства недостаточно. Для точного подбора лучше указать тип воздушного судна, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативным обозначением GA-192/2.

Тип изделия: Электромагнитный гидравлический кран
Функция: Дистанционное управление подачей рабочей жидкости к гидроагрегатам
Применение / Где используется: Гидравлические системы ВС
Система / Место установки: Контуры управления и вспомогательные гидролинии
Совместимые ВС / техника: Вертолёты Ми-8; самолёты Ан-8, Ан-12, Ан-24, Ан-26, Як-40, Ту-134
Рабочая среда: АМГ-10
Рабочее давление: 150 (+15 / −2) кгс/см²
Максимальное рабочее давление (аварийное): 180 кгс/см²
Напряжение питания: 27 ± 10 В постоянного тока
Потребляемый ток: не более 1,2 А
Время срабатывания: не более 0,1 с
Диапазон рабочих температур: от −60 до +80 °C
Техническая документация: Техническое описание и эксплуатационная документация ГА-192/2
