ГА-185У
гидравлический кран
Описание

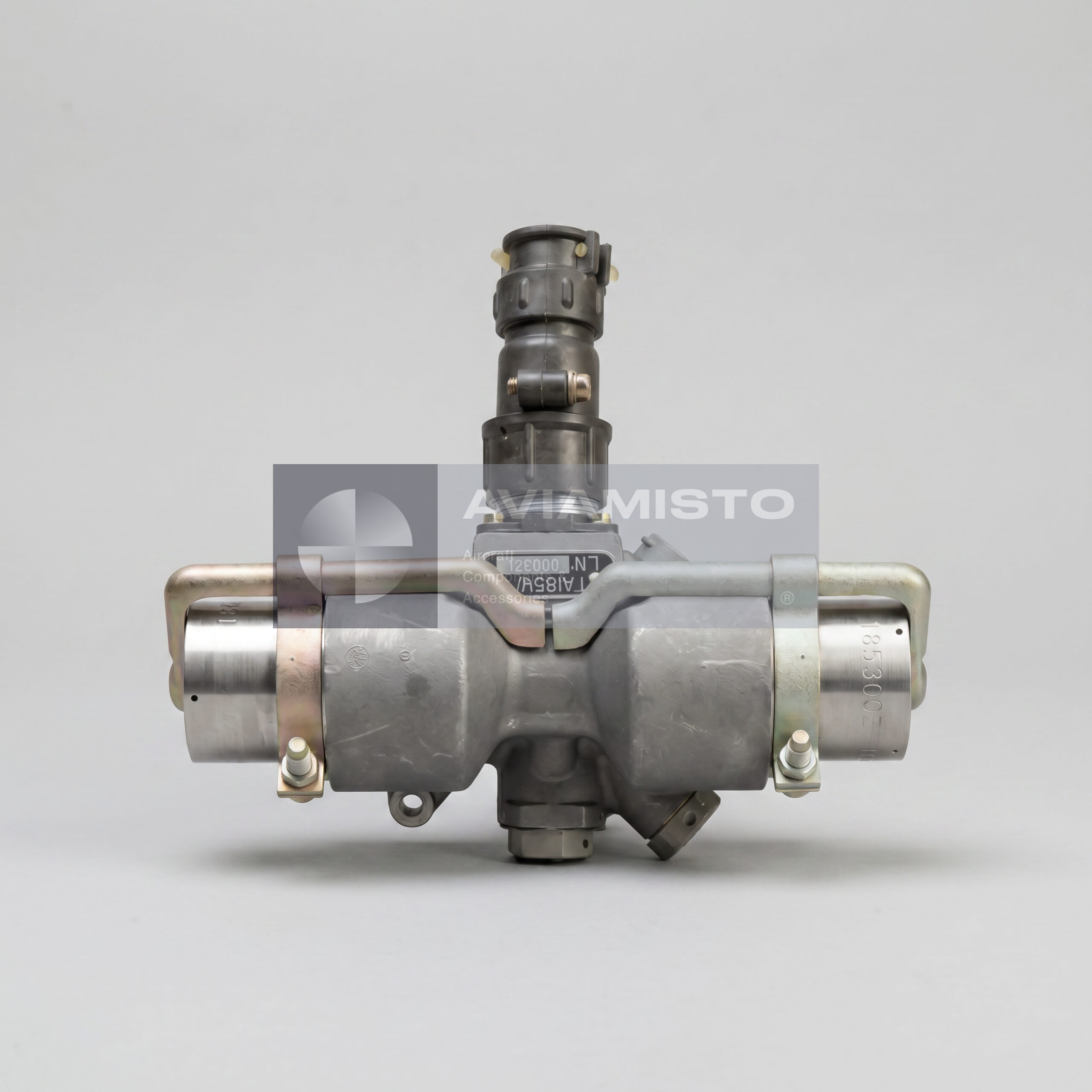

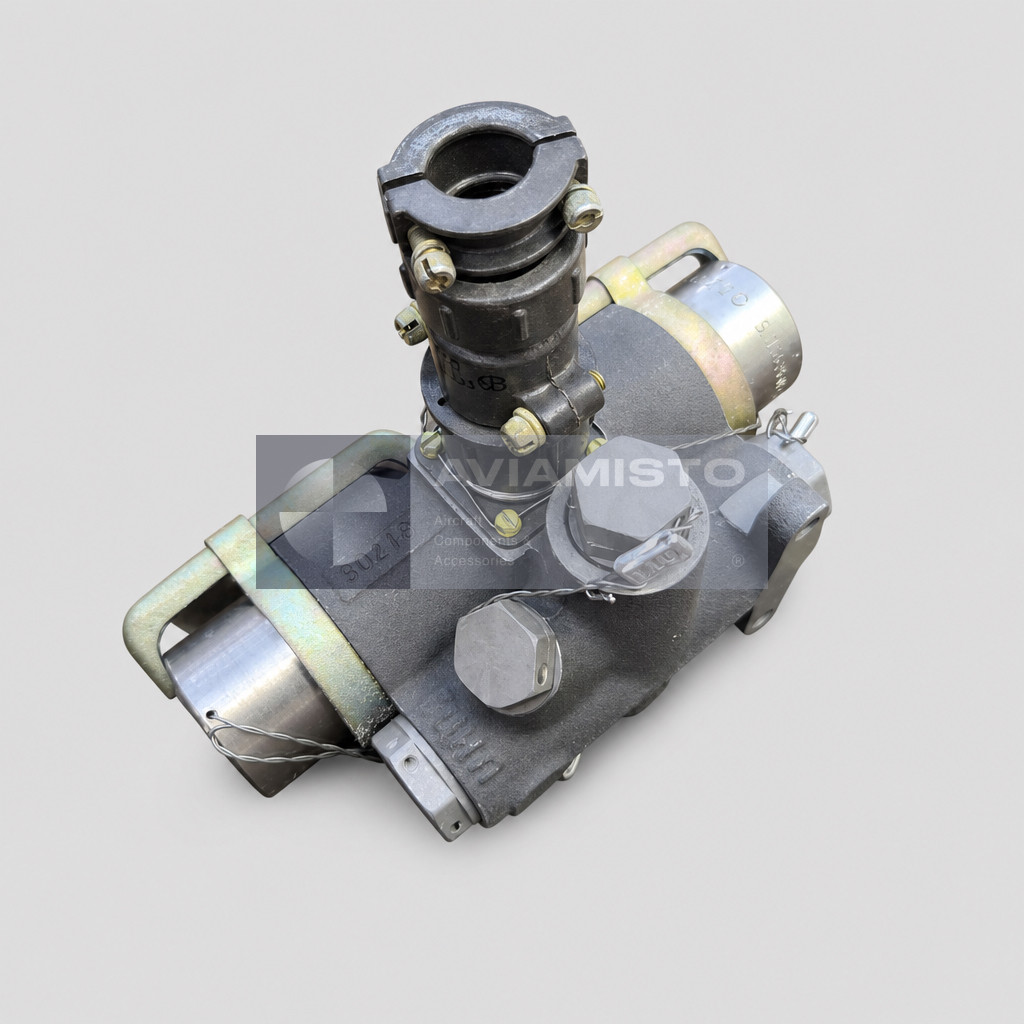

ГА-185У двухпозиционный кран авиационной гидросистемы
ГА-185У — двухпозиционный электромагнитный гидравлический кран для дистанционного управления потоком рабочей жидкости. Он применяется в авиационных гидросистемах как электрогидравлический распределитель. Кран не создаёт давление и не работает как насос. Его задача — открыть или перекрыть гидравлический проход по электрической команде и подать жидкость к подключённому механизму. В открытых описаниях ГА-185У указан для управления гидродемпфером и для контуров стояночного торможения.
Полное описаниеСвернуть описание
Переключение гидролинии через ГА-185У
В работе ГА-185У реагирует на подачу напряжения на встроенный электромагнит. Внутренний клапанный механизм меняет положение и соединяет нужный гидравлический канал по схеме системы. После снятия команды кран возвращается в состояние, заданное конструкцией конкретной установки. Такой агрегат используют там, где гидравлическую функцию нужно включать от бортовой электросети, без ручного вмешательства в саму гидролинию.
ГА-185У в цепях торможения и гидродемпферов
ГА-185У применяется в гидравлических цепях, связанных с гидродемпферами и тормозными системами. Для Ил-76 в открытых технических описаниях указано, что краны ГА-185У стоят в нишах отсеков основных стоек шасси и подают давление рабочей жидкости в линии основного и стояночного торможения. Если тормозной контур или гидродемпфер работает неправильно, кран не стоит считать единственной причиной. Проверяют давление, электропитание, разъём, чистоту АМГ-10, утечки и состояние подключённого механизма.
Применение гидравлического крана ГА-185У
ГА-185У используется в авиационных гидросистемах, где требуется двухпозиционное электрическое переключение потока рабочей жидкости. Наиболее чётко подтверждённое применение в открытых источниках связано с Ил-76 и линиями основного / стояночного торможения. Кран может встречаться в складских перечнях рядом с другими электромагнитными кранами серии ГА, но это не означает взаимозаменяемость. Для конкретного борта нужно сверять каталог деталей, схему гидросистемы и паспорт изделия.
Идентификация и заказ крана ГА-185У
Перед заказом маркировку установленного крана нужно проверить по техническому описанию, каталогу деталей или эксплуатационной документации воздушного судна. В русской карточке основное обозначение пишется как ГА-185У. В экспортных документах может встречаться GA-185U. Для точного подбора лучше указать тип воздушного судна, место установки, полное обозначение и приложить фото маркировки, если оно есть. Изделие также известно под альтернативным обозначением GA-185U.
Технические характеристики
- Тип изделия
- Электромагнитный двухпозиционный гидравлический кран
- Функция
- Дистанционное переключение потока рабочей жидкости
- Применение / Где используется
- Авиационные гидравлические системы
- Система / Место установки
- Цепи управления гидродемпферами; линии основного и стояночного торможения, если предусмотрено документацией
- Совместимые ВС / техника
- Ил-76, если предусмотрено документацией борта
Все характеристикиСвернуть характеристики
- Рабочая среда
- Масло АМГ-10
- Рабочее давление
- 150 (+15 / −2) кгс/см²
- Максимальное рабочее давление
- До 180 кгс/см²
- Рабочее напряжение
- 27 В постоянного тока
- Масса
- Около 1.36 кг
- Габариты
- Около 140 × 160 × 80 мм
- Тип управления
- Дистанционное электромагнитное управление
- Режим работы
- Двухпозиционное гидравлическое переключение
- Документация
- Паспорт изделия / документация по техническому обслуживанию ВС
