АЗЗК-200/4

Конструкция

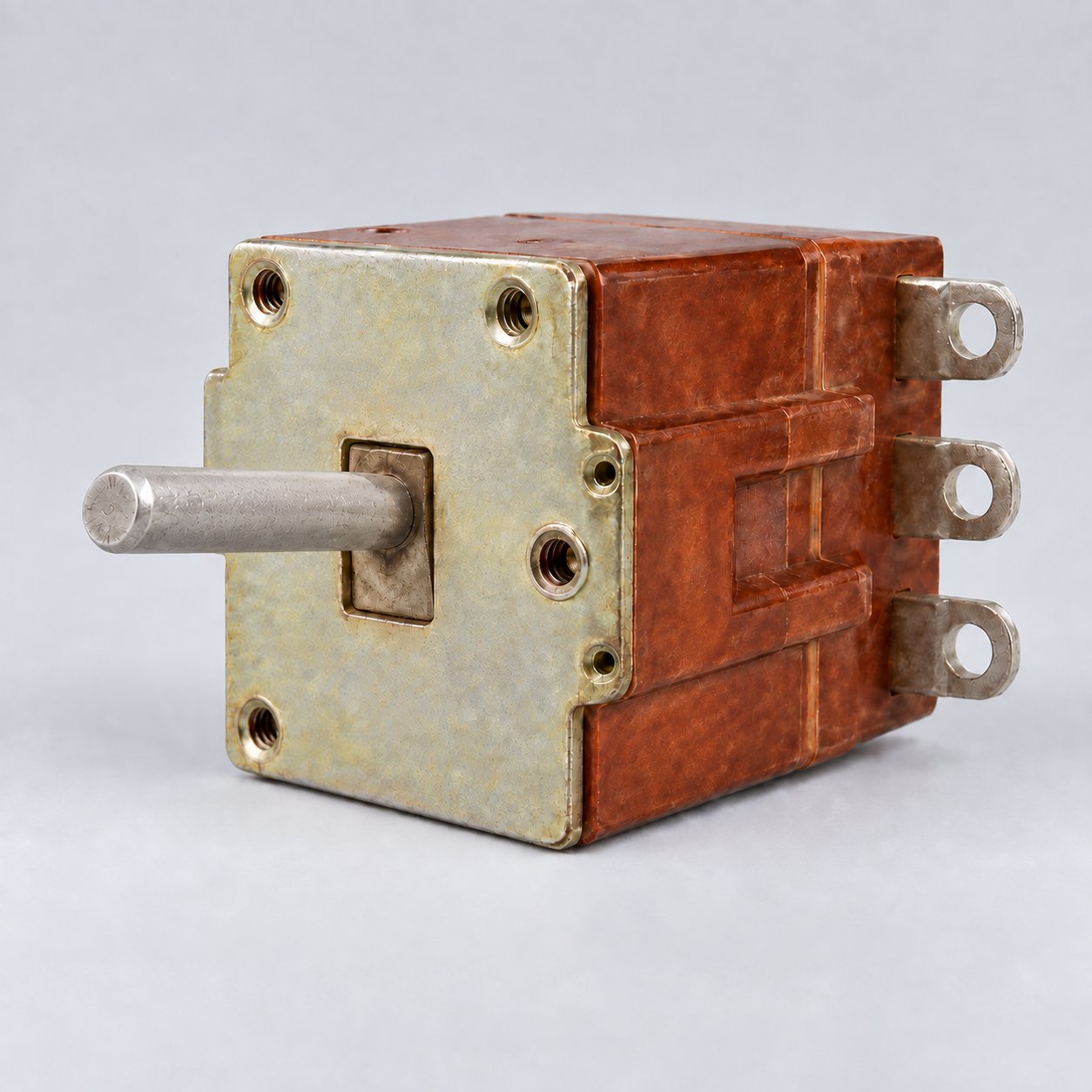

Индекс АЗЗК обозначает кабинное исполнение для красного освещения: оно отличается удлинённой рукояткой без светящегося глазка. На поставляемом изделии сверяют маркировку АЗЗК-200/4, ток, выводы, крепление и привод.

Три силовых тракта, общий механизм и полный суффикс являются обязательными признаками. Другие исполнения: АЗЗК-75 и АЗЗК-100. Точное исполнение выбирают по полному обозначению.

Электрические параметры

Изготовитель указывает фазное напряжение 115 В, линейное 200 В, частоту 400 Гц и cos φ ≥ 0,5. При +60 °C диапазон пограничного тока равен 1,2–1,6 Iном, при −60 °C верхнее значение — 2 Iном. Уставка электромагнитного расцепителя — 4–6 × Iном. Габариты 132,5 × 96 × 131 мм, масса не более 1,0 kg. Технические условия — 8Ю3.619.237-02 ТУ. Суффикс «/4» входит в полное обозначение и связан с иной уставкой электромагнитного расцепителя; опускать его нельзя.

Параметры сети и расцепителей идентифицируют исполнение, но не заменяют контролируемую времятоковую характеристику, расчёт проводника, ток короткого замыкания, момент затяжки, монтажный чертёж и паспорт. При подборе учитывают конкретный фидер, напряжение, частоту, чередование фаз и утверждённую конфигурацию воздушного судна.

Осмотр и запрос

Проверяют изолирующий корпус, металлические пластины, удлинённую рукоятку, секции полюсов, наконечники, крепёж и монтажные точки: недопустимы трещины, следы пробоя, перегрев, коррозия, люфт и ремонт без сопроводительной документации. При входном контроле фиксируют состояние трёх полюсов, общий ход привода, изоляцию и все данные шильдика. Перед подключением отдельно сверяют порядок фаз, маркировку клемм и отсутствие замыкания между полюсами и корпусом. Результаты осмотра и измерений заносят в запись входного контроля конкретного экземпляра.

Общий принцип описан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗЗК-200/4 / AZZK-200/4, количество и документы.
