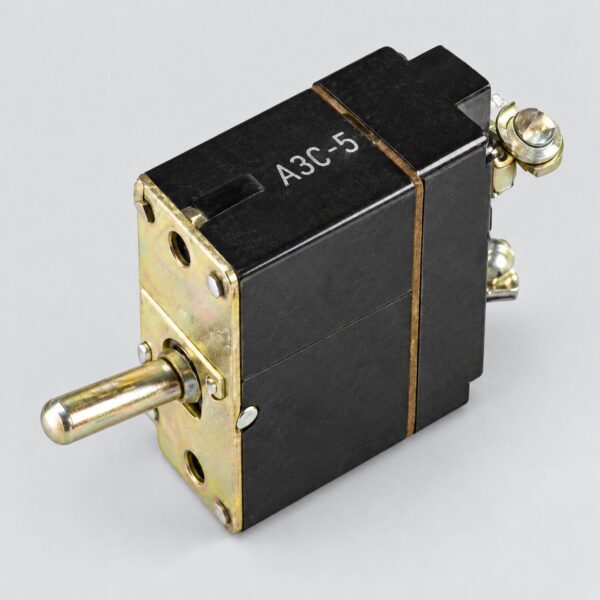

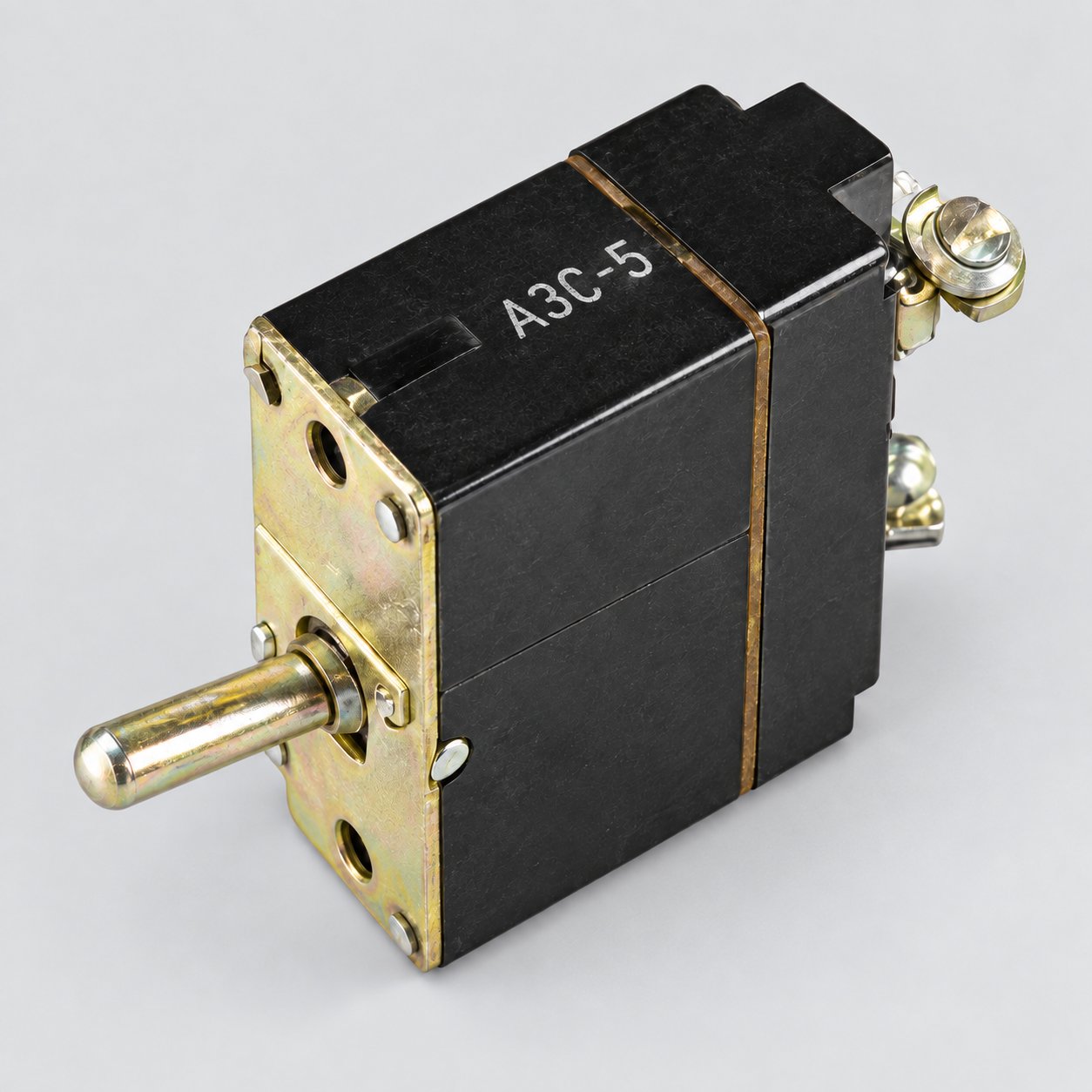

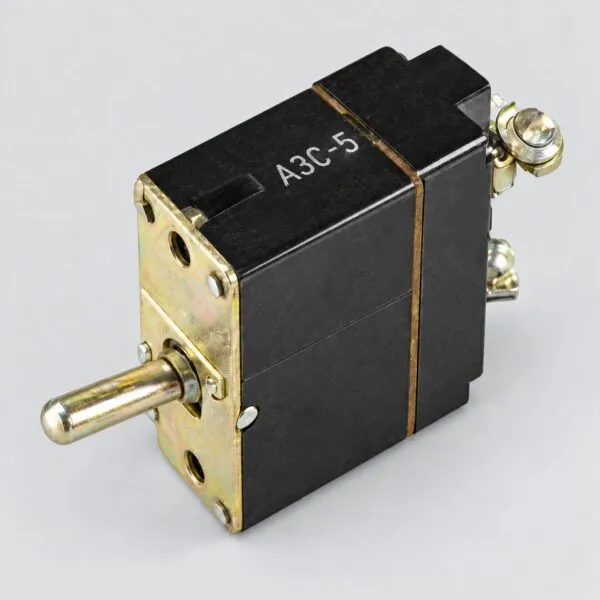

АЗС-5

Конструкция и параметры серии

Механизм АЗС выполнен без свободного расцепления. Положительный провод подключается к неподвижному контакту, поэтому ориентацию выводов сверяют со схемой и эксплуатационной документацией. Для серии указаны масса не более 90 г, падение напряжения на контактах не более 180 мВ при номинальном токе, выдерживаемое изоляцией напряжение 500 В переменного тока 50 Гц в течение одной минуты и любое рабочее положение.

Серийные данные по условиям эксплуатации включают температуру от −60 до +50 °C, относительную влажность до 98% при +25 °C, вибрацию 10–300 Гц с ускорением до 7g и многократные удары до 10g. Это справочные характеристики семейства; для конкретного экземпляра их сверяют с паспортом, особенно если монтаж требует определённого климатического исполнения или специальных условий приёмки.

Подбор исполнения АЗС-5

Маркировка 5 А определяет токовое исполнение, но сама по себе не задаёт сечение провода или применяемость на конкретном воздушном судне. АЗС-5 выбирают только для цепи, где утверждённая схема требует аппарат защиты на 5 А. В таблице серии для этого исполнения указан интервал срабатывания 25–65 с при токе 2 × Iном.

Карточки АЗС-15 и АЗС-30 приведены для сравнения и навигации. У них другие номинальные токи, поэтому эти ссылки не означают взаимозаменяемость.

Технические параметры

Перед поставкой или установкой сравнивают полную маркировку, номинал, состояние выводов, крепления и корпуса со снятым изделием. Проверяют отсутствие трещин, перегрева, коррозии, ослабленного крепежа и повреждённой резьбы. Электрическую приёмку выполняют по ТУ16-526.015-73, паспорту и утверждённой документации оборудования, а не только по внешнему сходству.

Технические значения сверены по изученной документации серии; противоречивые размеры из карточек поставщиков не переносились. Общее описание этого класса устройств приведено в статье Wikipedia «Автоматический выключатель». Другие исполнения представлены в категории «Автоматы защиты».
