АЗС-15
Автомат защиты сети
Описание

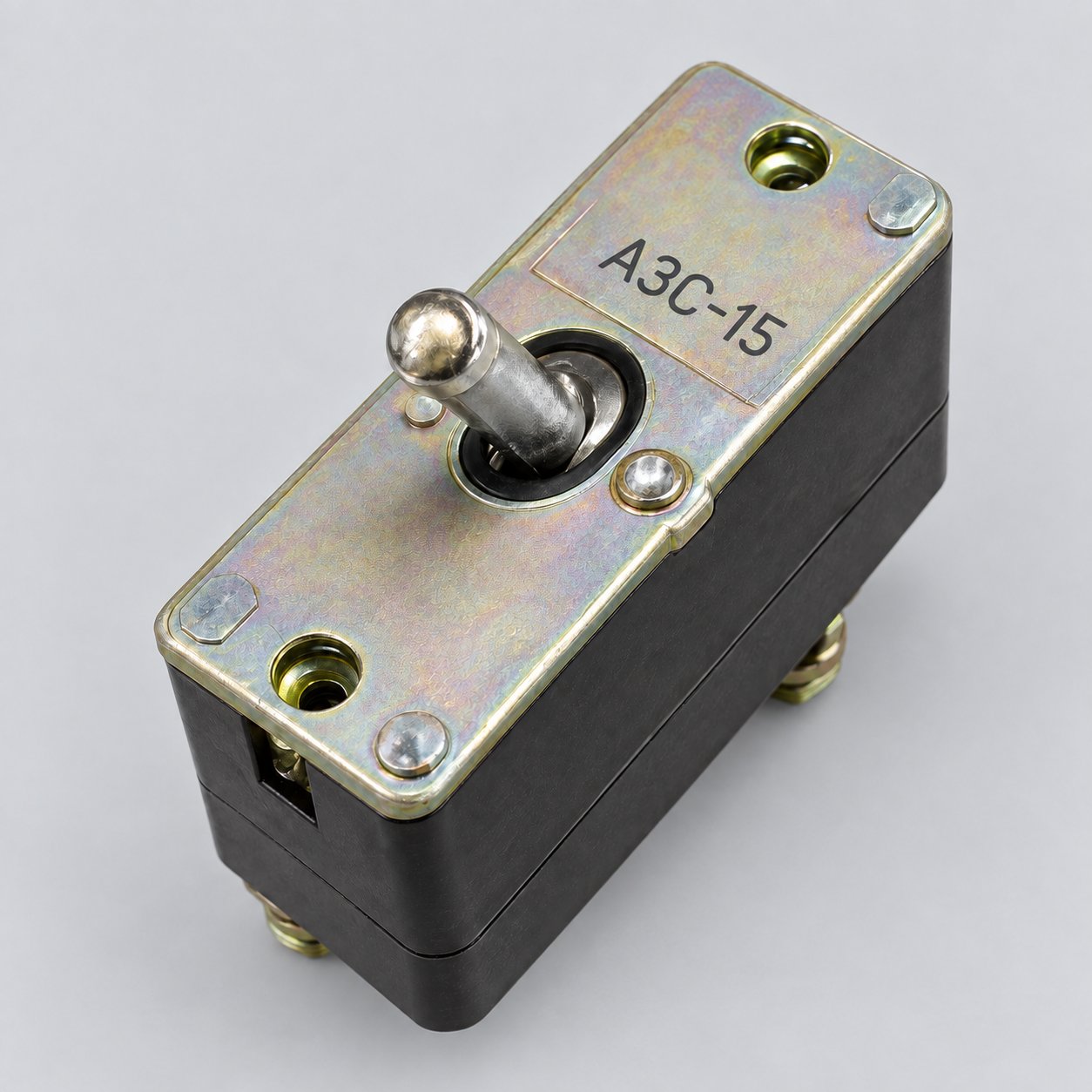

АЗС-15: исполнение серии АЗС на 15 А
АЗС-15 — однополюсный автомат защиты цепей постоянного тока с номиналом 15 А. Аппараты серии АЗС объединяют ручной выключатель и термобиметаллический защитный элемент и отключают потребителя при перегрузке или коротком замыкании. Для серии указано номинальное напряжение 27 ±2,7 В постоянного тока и работа в цепях до 30 В. Латинская запись обозначения — AZS-15.
Полное описаниеСвернуть описание
Конструкция и параметры серии
Механизм АЗС выполнен без свободного расцепления. Положительный провод подключается к неподвижному контакту, поэтому ориентацию выводов сверяют со схемой и эксплуатационной документацией. Для серии указаны масса не более 90 г, падение напряжения на контактах не более 180 мВ при номинальном токе, выдерживаемое изоляцией напряжение 500 В переменного тока 50 Гц в течение одной минуты и любое рабочее положение.
Серийные данные по условиям эксплуатации включают температуру от −60 до +50 °C, относительную влажность до 98% при +25 °C, вибрацию 10–300 Гц с ускорением до 7g и многократные удары до 10g. Это справочные характеристики семейства; для конкретного экземпляра их сверяют с паспортом, особенно если монтаж требует определённого климатического исполнения или специальных условий приёмки.
Подбор исполнения АЗС-15
АЗС-15 является исполнением серии на 15 А. Его выбирают по таблице цепей и требуемой защите проводника, а не по внешнему сходству с АЗС-10, АЗС-20 или соседним номиналом. В изученной открытой таблице указан номинал 15 А, но отдельный однозначный интервал срабатывания для этого исполнения не указан; его следует сверять по паспорту или утверждённой эксплуатационной документации.
Карточки АЗС-5 и АЗС-30 приведены для сравнения и навигации. У них другие номинальные токи, поэтому эти ссылки не означают взаимозаменяемость.
Технические параметры
Перед поставкой или установкой сравнивают полную маркировку, номинал, состояние выводов, крепления и корпуса со снятым изделием. Проверяют отсутствие трещин, перегрева, коррозии, ослабленного крепежа и повреждённой резьбы. Электрическую приёмку выполняют по ТУ16-526.015-73, паспорту и утверждённой документации оборудования, а не только по внешнему сходству.
Технические значения сверены по изученной документации серии; противоречивые размеры из карточек поставщиков не переносились. Общее описание этого класса устройств приведено в статье Wikipedia «Автоматический выключатель». Другие исполнения представлены в категории «Автоматы защиты».
Технические характеристики
- Тип изделия
- Однополюсный автомат защиты цепи постоянного тока
- Основное обозначение
- АЗС-15
- Латинское обозначение
- AZS-15
- Номинальный ток
- 15 А
- Количество полюсов
- 1
Все характеристикиСвернуть характеристики
- Номинальное напряжение
- 27 ±2,7 В постоянного тока
- Максимальное напряжение цепи
- 30 В постоянного тока
- Защитный элемент
- Термобиметаллический элемент
- Механизм расцепления
- Без свободного расцепления
- Полярность подключения
- Плюс к неподвижному контакту
- Характеристика срабатывания
- Сверять по паспорту поставляемого исполнения
- Падение напряжения на контактах
- Не более 180 мВ при Iном (данные серии)
- Испытательное напряжение изоляции
- 500 В переменного тока, 50 Гц, 1 мин (данные серии)
- Сопротивление изоляции
- Не менее 20 МОм в холодном состоянии; 6 МОм в нагретом; 2 МОм после воздействия влажности (данные серии)
- Температура выводных зажимов
- Не более 120 °C при Iном (данные серии)
- Механический ресурс
- 10 000 циклов коммутации номинального тока (данные серии)
- Отключения при перегрузке
- 91 автоматическое отключение (данные серии)
- Разрывы тока короткого замыкания
- 5 (данные серии)
- Температура окружающей среды
- От −60 до +50 °C (данные серии)
- Относительная влажность
- До 98% при +25 °C (данные серии)
- Вибрация
- 10–300 Гц, до 7g (данные серии)
- Многократные удары
- До 10g (данные серии)
- Пониженное атмосферное давление
- 12 133 Па (данные серии для АЗС-10–АЗС-40)
- Рабочее положение
- Любое
- Масса
- Не более 90 г (данные серии)
- Технические условия
- ТУ16-526.015-73
- Альтернативная запись
- АЗС15
