АЗРГК-5
Автомат защиты сети
Описание
АЗРГК-5: герметичный авиационный автомат постоянного тока на 5 А
АЗРГК-5 — исполнение на 5 А семейства герметичных однополюсных автоматов АЗРГК для авиационных сетей постоянного тока. Латинская запись — AZRGK-5. Изделие совмещает защиту фидера от перегрузки и короткого замыкания с ручной однополюсной коммутацией. Механизм свободного расцепления размыкает контакты даже при удержании рычага в положении «ВКЛ».
Полное описаниеСвернуть описание
Герметичная конструкция

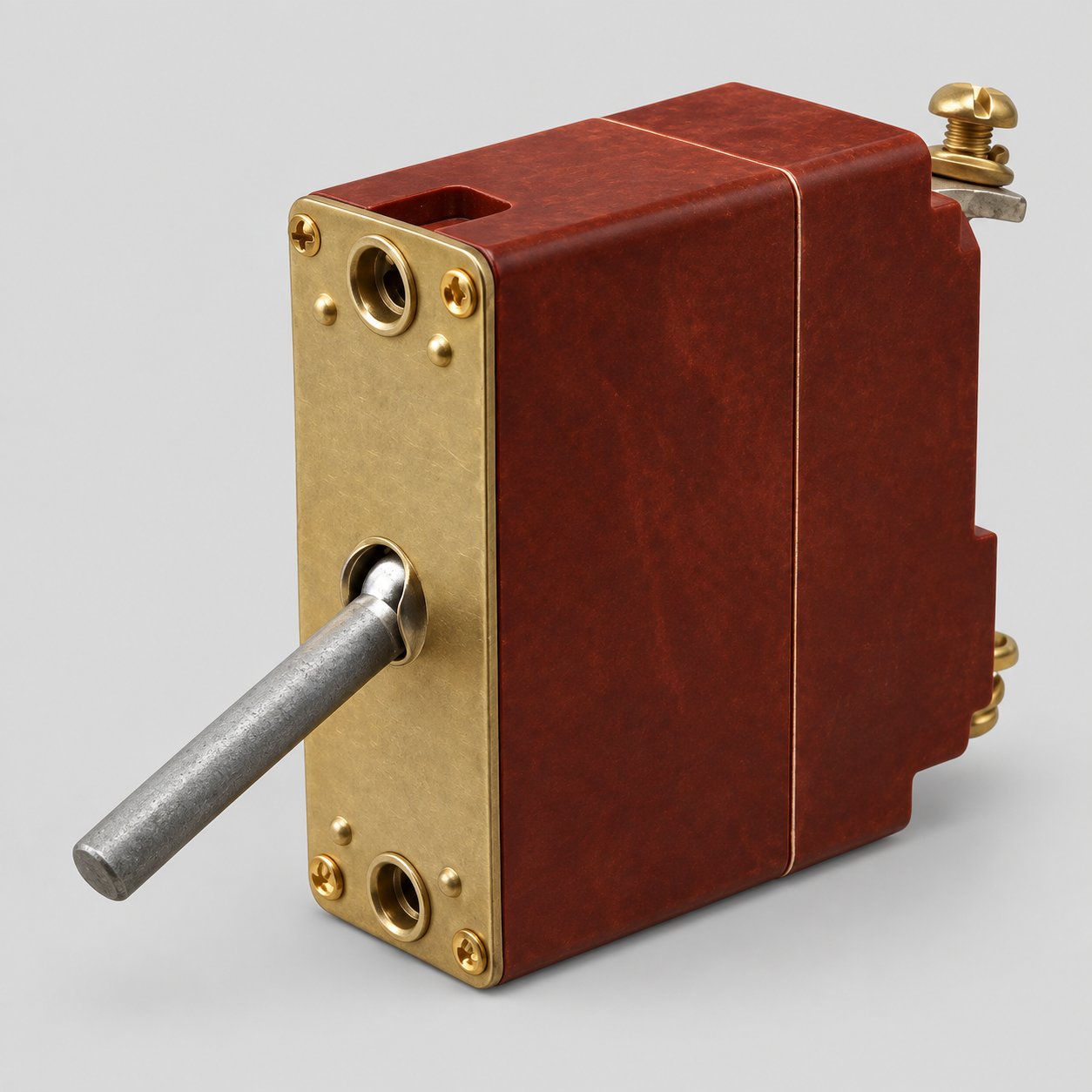

Семейство имеет узкий красно-коричневый литой изолирующий корпус, латунную лицевую пластину, рычажное управление и два силовых вывода. Исполнение АЗРГК имеет удлинённую рукоятку без светящегося глазка на торце и предназначено для щитков с красным освещением. Это внешнее отличие от исполнения АЗРГ без индекса К.
Габаритные размеры — 55,5 × 21,5 × 88 мм, масса — 121 г. На поставляемом изделии сверяют маркировку 5 А, полное обозначение, расположение выводов и исполнение для освещения щитка. Другие исполнения: АЗРГК-5-2С и АЗРГК-10. Точное исполнение выбирают по полному обозначению.
Указанные электрические данные
Номинальное значение сети составляет 27 В постоянного тока ±10%, режим работы — длительный, указанный ресурс — 10 000 включений. Для номиналов от 2 до 20 А постоянная времени индуктивности сети составляет 0,015 с. Конструкция расцепления этой карточки описана как тепловой расцепитель перегрузки с механизмом свободного расцепления.
ОСТ 1 00195-76 указывает для АЗРГК-5 допустимый ожидаемый ток короткого замыкания 5000 A при установленных в стандарте условиях испытания сети 30 В постоянного тока. Время срабатывания — 0,010 с. Точное исполнение выбирают по паспорту, временятоковой характеристике, сечению проводника, моменту затяжки и монтажным требованиям.
Как заказать
Проверяют литой корпус, лицевую пластину, удлинённый рычаг, крепёж и выводы: недопустимы трещины, перегрев, коррозия, люфт и ремонт без сопроводительной документации. Номинал и герметичное исполнение сверяют со схемой фидера. До монтажа отдельно проверяют целостность уплотнения, ход механизма и отсутствие замыкания выводов на корпус. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗРГК-5 / AZRGK-5, количество и требуемые документы.
Технические характеристики
- Тип изделия
- Герметичный однополюсный автомат постоянного тока
- Основное обозначение
- АЗРГК-5
- Латинское обозначение
- AZRGK-5
- Семейство
- АЗРГК
- Номинальный ток
- 5 А
Все характеристикиСвернуть характеристики
- Количество защищаемых полюсов
- 1
- Род тока
- Постоянный ток
- Номинальное значение сети
- 27 В ±10%
- Функция защиты
- Отключение при перегрузке и коротком замыкании
- Механизм расцепления
- Свободное расцепление
- Ручная функция
- Однополюсный рычажный выключатель
- Корпус
- Герметичный литой изолирующий
- Лицевая пластина
- Металлическая, латунного цвета
- Исполнение управления
- К, удлинённая рукоятка
- Торец рукоятки
- Без светящегося глазка; исполнение для красного освещения
- Постоянная времени индуктивности сети
- 0,015 с для номиналов 2–20 А
- Режим работы
- Длительный
- Коммутационный ресурс
- 10 000 включений
- Габаритные размеры
- 55,5 × 21,5 × 88 мм
- Масса
- 121 г
- Ожидаемый ток короткого замыкания
- 5000 A
- Напряжение испытания короткого замыкания
- 30 В постоянного тока
- Время срабатывания при КЗ
- 0,010 с
- Конструкция расцепления
- тепловой расцепитель перегрузки с механизмом свободного расцепления
- Количество выводов
- 2
- Альтернативные записи
- АЗРГК 5; АЗРГК5; AZRGK 5; AZRGK5
