АЗРГК-5-2С

Герметичная конструкция

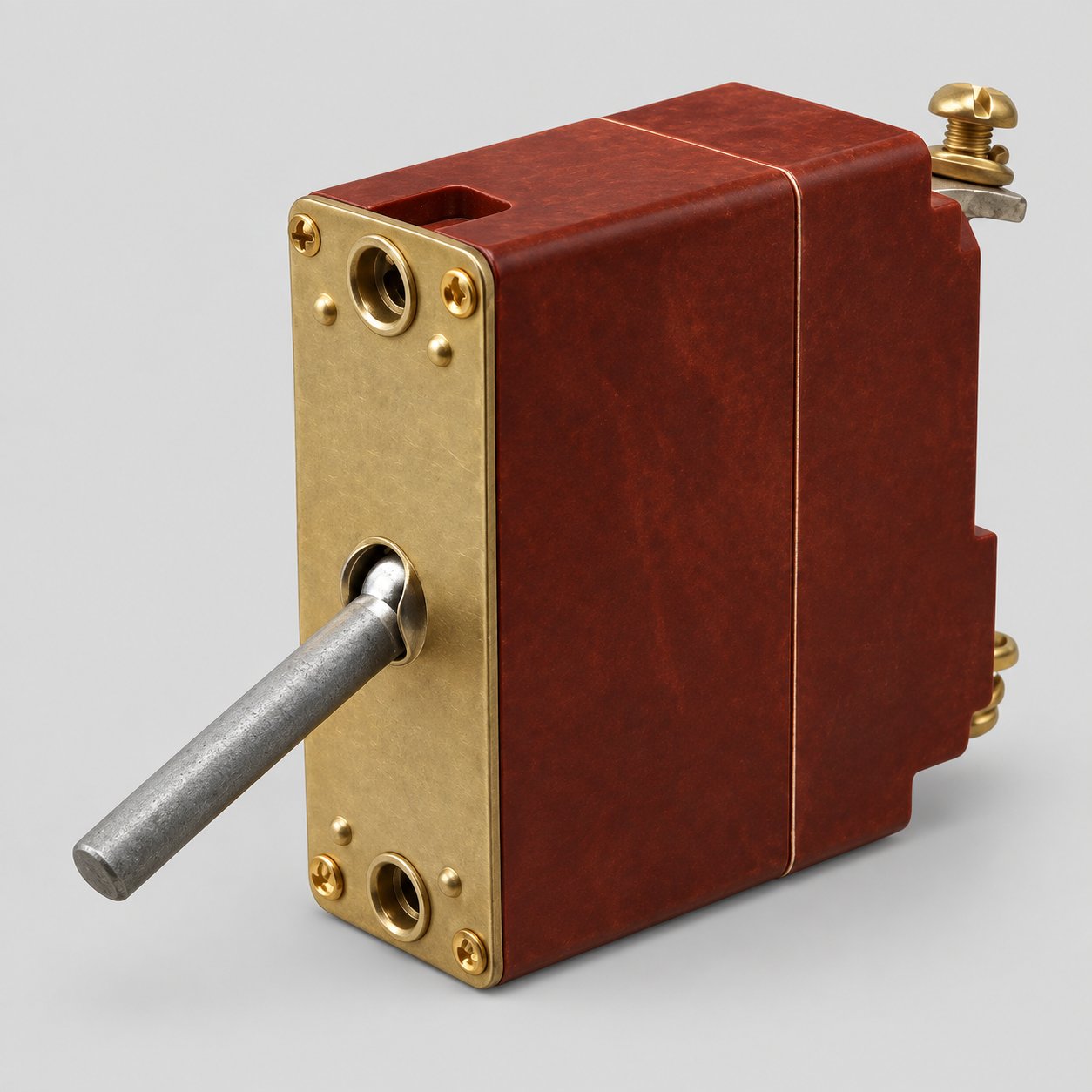

Семейство имеет узкий красно-коричневый литой изолирующий корпус, латунную лицевую пластину, рычажное управление и два силовых вывода. Исполнение АЗРГК имеет удлинённую рукоятку без светящегося глазка на торце и предназначено для щитков с красным освещением. Это внешнее отличие от исполнения АЗРГ без индекса К.

Габаритные размеры — 55,5 × 21,5 × 88 мм, масса — 121 г. На поставляемом изделии сверяют маркировку 5 А, полное обозначение, расположение выводов и исполнение для освещения щитка. Другие исполнения: АЗРГК-5 и АЗРГК-10. Точное исполнение выбирают по полному обозначению.

Указанные электрические данные

Номинальное значение сети составляет 27 В постоянного тока ±10%, режим работы — длительный, указанный ресурс — 10 000 включений. Для номиналов от 2 до 20 А постоянная времени индуктивности сети составляет 0,015 с. Конструкция расцепления этой карточки описана как тепловой расцепитель перегрузки с механизмом свободного расцепления.

ОСТ 1 00195-76 указывает для АЗРГК-5-2С допустимый ожидаемый ток короткого замыкания 5000 A при установленных в стандарте условиях испытания сети 30 В постоянного тока. Время срабатывания — 0,010 с. Точное исполнение выбирают по паспорту, временятоковой характеристике, сечению проводника, моменту затяжки и монтажным требованиям.

Как заказать

Проверяют литой корпус, лицевую пластину, удлинённый рычаг, крепёж и выводы: недопустимы трещины, перегрев, коррозия, люфт и ремонт без сопроводительной документации. Номинал и герметичное исполнение сверяют со схемой фидера. До монтажа отдельно проверяют целостность уплотнения, ход механизма и отсутствие замыкания выводов на корпус. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗРГК-5-2С / AZRGK-5-2S, количество и требуемые документы.
