АЗК1М-10-2С
Автомат защиты сети
Описание

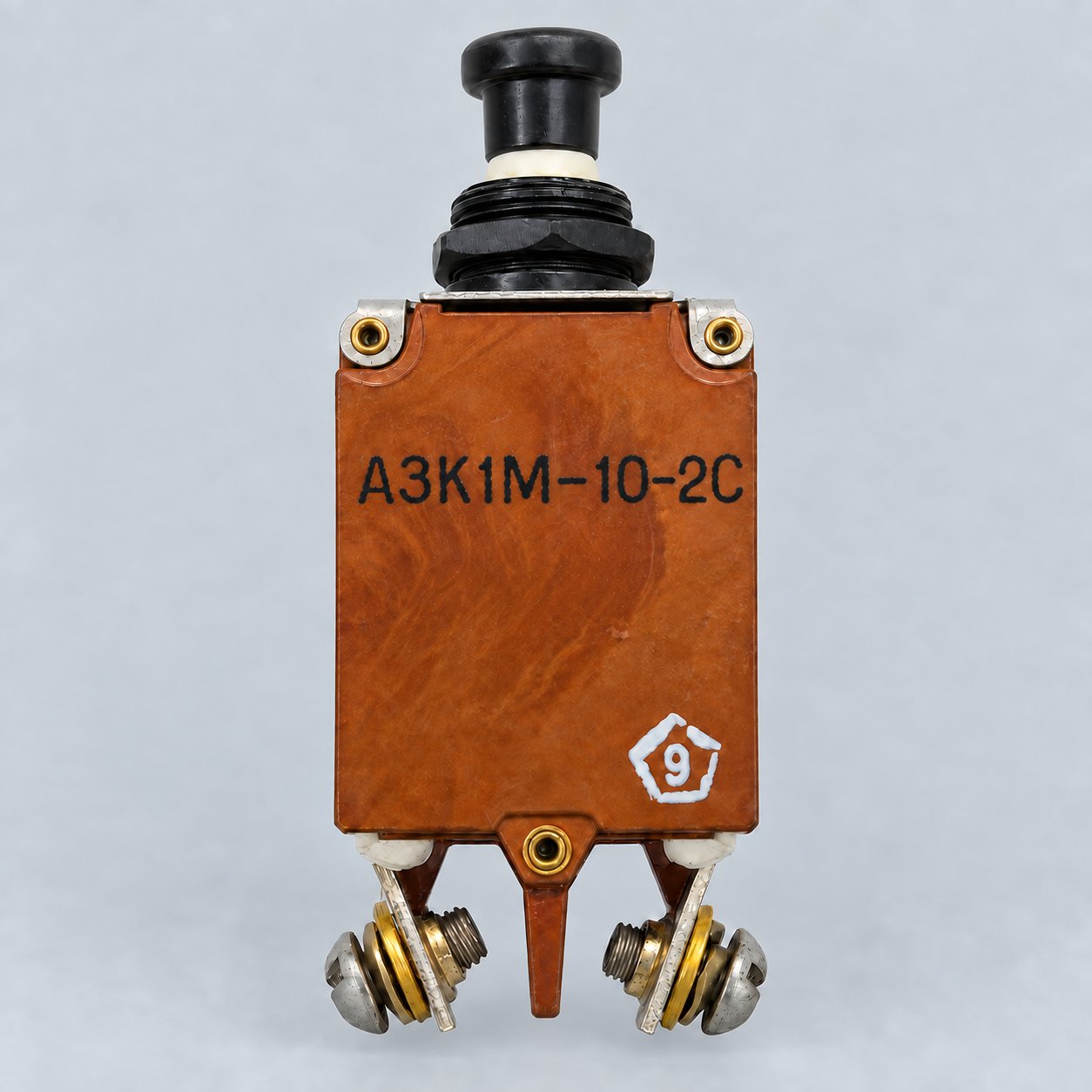

АЗК1М-10-2С: исполнение второй серии на 10 А
АЗК1М-10-2С — исполнение на 10 А из семейства однополюсных кнопочных автоматов защиты АЗК1М-2С. Изделие защищает цепи постоянного и переменного тока от недопустимой токовой перегрузки и токов короткого замыкания. Латинская запись — AZK1M-10-2S. При подборе учитывают полное обозначение: номинал тока и индекс второй серии 2С должны соответствовать утверждённой электросхеме и каталогу деталей.
Полное описаниеСвернуть описание
Конструкция
Обозначение указывает на кнопочный автомат с одним защищаемым полюсом и металлизированным корпусом. Тепловой расцепитель имеет свободное расцепление: удержание кнопки во включённом положении не препятствует автоматическому отключению при аварийном токе. В положении «Выключено» становится видимым белое кольцо, которое помогает определить механическое состояние. До установки сравнивают два контактных вывода, профиль корпуса и полную маркировку со снятым изделием.
Значение 10 А обозначает номинальное токовое исполнение. Оно само по себе не определяет сечение провода, применяемость на конкретном воздушном судне или взаимозаменяемость с другим автоматом АЗК1М. Другие исполнения: АЗК1М-15-2С и АЗК1М-20-2С. Точное исполнение выбирают по полному обозначению.
Электрические и климатические параметры
Документация семейства предусматривает работу в сетях постоянного тока до 27 В и в сетях переменного тока 115 В с частотой 400 Гц либо 320–1050 Гц. Для исполнения на 10 А граничный ток при +20 °C составляет не более 1.5 номинального тока, а при −60 °C — не более 1,8 номинального тока. Падение напряжения на выводах при номинальном токе ограничено 400 мВ, масса — не более 31.5 г.
Для серии также указаны температура окружающей среды от −60 до +60 °C, относительная влажность до 98% при +40 °C, ресурс 3000 циклов коммутации при номинальном токе и 100 автоматических отключений при перегрузке от граничного тока до 20 номинальных токов. Эти значения относятся к указанному исполнению АЗК1М-2С и сверяются с паспортом поставляемого экземпляра.
Как заказать
Перед поставкой или установкой проверяют полную маркировку, номинальный ток, индекс серии, напряжение сети и частоту переменного тока, состояние выводов и монтажное сопряжение. Корпус осматривают на трещины, следы перегрева, коррозию и повреждение крепежа. Окончательная приёмка и применяемость определяются паспортом изделия, 8Ю3.619.294 ТУ и утверждённой эксплуатационной документацией или электросхемой воздушного судна.
Общие принципы устройства таких сетей описаны в статье Wikipedia о бортовой системе электроснабжения летательных аппаратов. Другие номиналы представлены в категории «Автоматы защиты». В запросе указывайте полное обозначение АЗК1М-10-2С / AZK1M-10-2S.
Технические характеристики
- Тип изделия
- Однополюсный кнопочный автомат защиты сети
- Основное обозначение
- АЗК1М-10-2С
- Латинское обозначение
- AZK1M-10-2S
- Семейство
- АЗК1М-2С
- Серия
- Вторая серия (2С)
Все характеристикиСвернуть характеристики
- Номинальный ток
- 10 А
- Количество полюсов
- 1
- Управление
- Кнопочное
- Корпус
- Металлизированный
- Функция защиты
- Защита от перегрузки и короткого замыкания
- Механизм расцепления
- Тепловой расцепитель со свободным расцеплением
- Максимальное напряжение сети постоянного тока
- 27 В
- Напряжение сети переменного тока
- 115 В
- Частоты переменного тока
- 400 Гц и 320–1050 Гц
- Граничный ток при +20 °C
- Не более 1.5 × Iном
- Граничный ток при −60 °C
- Не более 1,8 × Iном
- Падение напряжения на выводах
- Не более 400 мВ при Iном
- Рабочая температура
- От −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Максимальная масса
- 31.5 г
- Механический ресурс
- 3000 циклов коммутации при Iном
- Автоматические отключения при перегрузке
- 100, от граничного тока до 20 × Iном
- Индикация отключения
- Видимое белое кольцо
- Технические условия
- 8Ю3.619.294 ТУ
- Альтернативные записи
- АЗК1М 10 2С; АЗК1М102С; AZK1M 10 2S; AZK1M102S
