АГК-47Б
Авиагоризонт
Описание

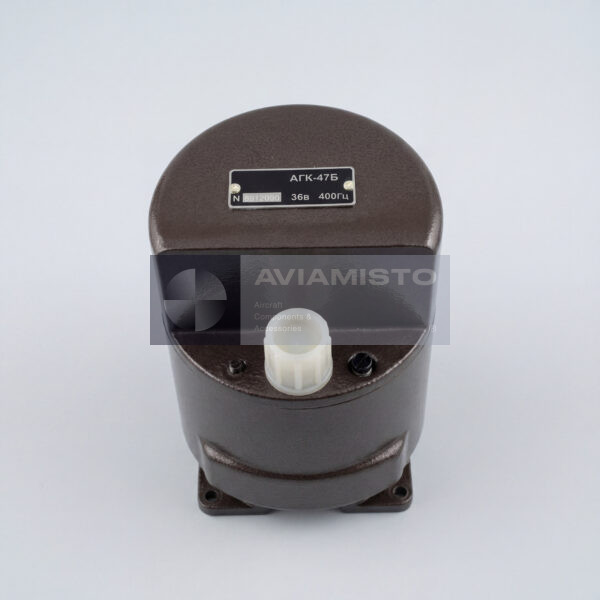

АГК-47Б Комбинированный авиагоризонт обзор
АГК-47Б — авиационный электрический гироскопический комбинированный авиагоризонт, предназначенный для определения пространственного положения воздушного судна относительно истинного горизонта. Прибор объединяет функции авиагоризонта, указателя поворота и указателя скольжения в одном корпусе и применяется в составе пилотажно-навигационного оборудования.
Полное описаниеСвернуть описание

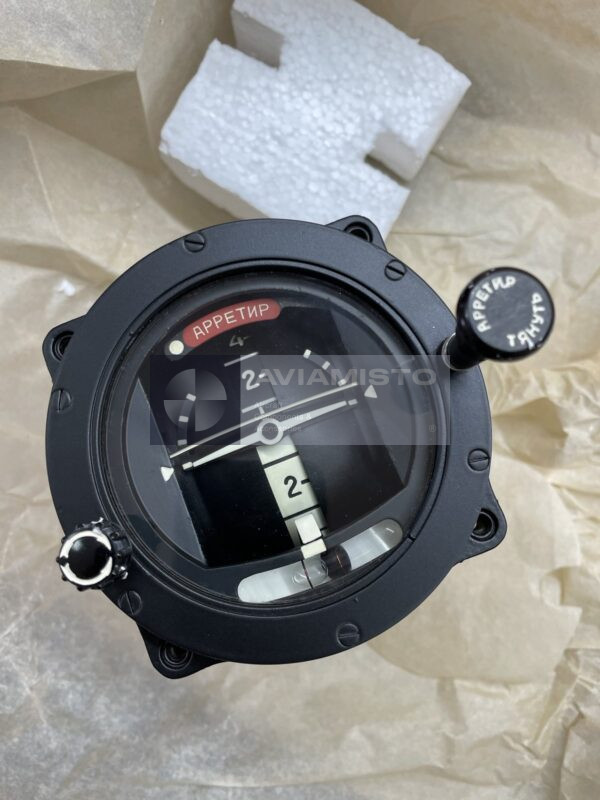

АГК-47Б Принцип индикации и функции
Прибор работает по обратному принципу индикации «земля к самолёту», при котором линия горизонта перемещается относительно фиксированного силуэта самолёта. Обеспечивает индикацию крена в пределах ±95° и тангажа в пределах ±85°, а также показывает скорость разворота до 4 град/с и наличие скольжения.
АГК-47Б Применение
Устанавливается на различных самолётах и вертолётах и используется в составе бортовых приборных систем. Применяется на таких платформах, как Antonov An-2, Antonov An-3, Ilyushin Il-14, Lisunov Li-2, PZL-104 Wilga, а также на вертолётах Mil Mi-2, Mil Mi-4, Mil Mi-6, Mil Mi-10, Kamov Ka-25 и Kamov Ka-26.
АГК-47Б Интеграция в систему
Прибор питается от сети постоянного тока 27 В и трёхфазной сети переменного тока 36 В частотой 400 Гц. Масса около 2.2 кг позволяет устанавливать прибор на воздушных судах с ограничениями по весу приборного оборудования. Изделие также известно под обозначением АГК-47Б.
Технические характеристики
- Тип изделия
- Электрический гироскопический комбинированный авиагоризонт
- Назначение
- Определение пространственного положения ВС относительно горизонта
- Системы
- Пилотажно-навигационное оборудование
- Функции
- Авиагоризонт, указатель поворота, указатель скольжения
- Тип индикации
- Обратный («земля к самолёту»)
Все характеристикиСвернуть характеристики
- Диапазон крена
- ±95°
- Диапазон тангажа
- ±85°
- Индикация скорости разворота
- До 4 град/с
- Питание (постоянный ток)
- 27 В
- Питание (переменный ток)
- 36 В, 400 Гц, трёхфазное
- Масса
- Около 2.2 кг
- Статус производства
- Снято с производства
- Документация
- Эксплуатационная документация по запросу
- Латинское обозначение
- AGK-47B
