УВ-5М
Указатель высоты
Описание

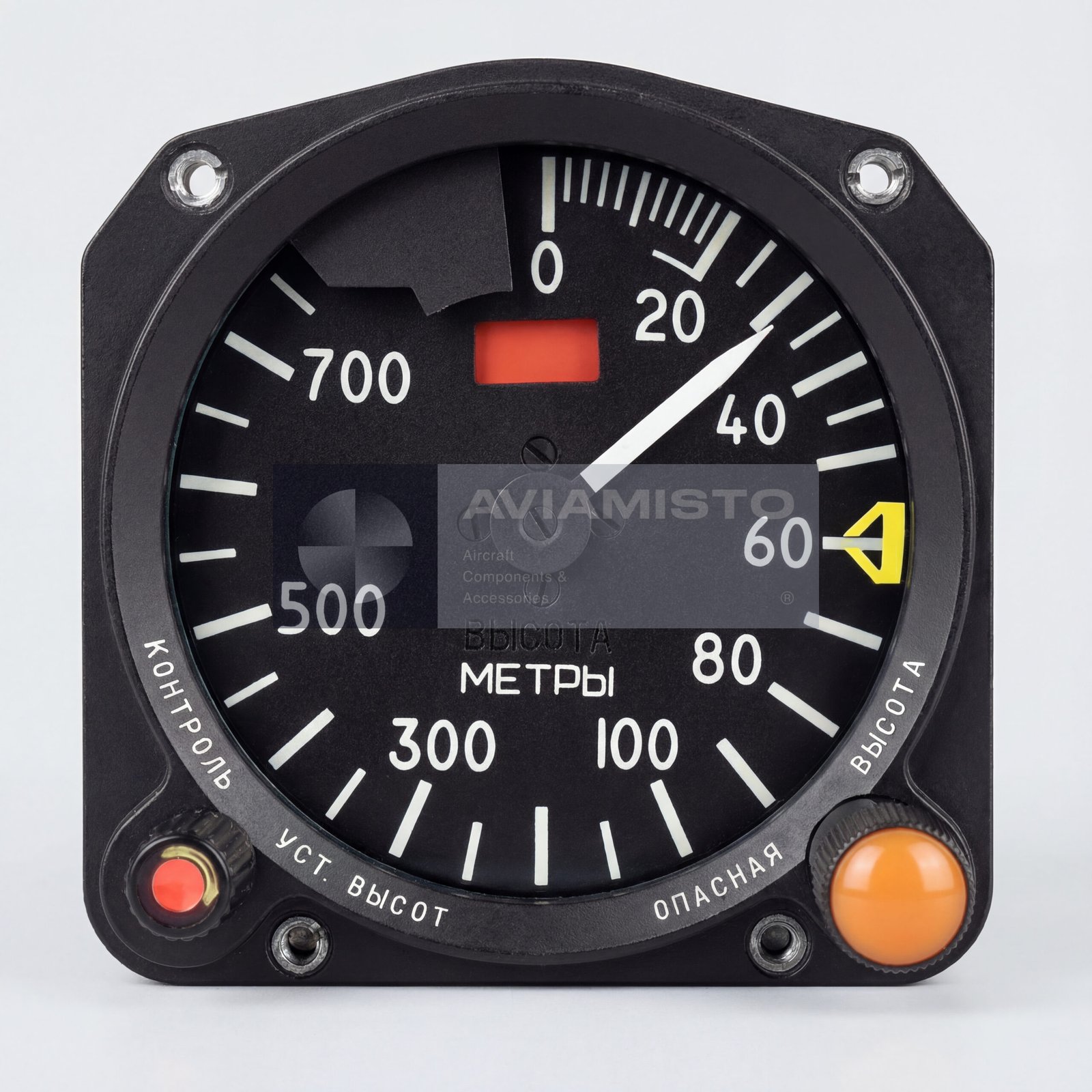

УВ-5М — указатель истинной высоты
УВ-5М является стрелочным индикатором радиовысотомера РВ-5М. Он отображает истинную геометрическую высоту над земной или водной поверхностью по сигналу приёмопередатчика. Рабочий диапазон системы составляет 0–750 м и ориентирован прежде всего на взлёт, заход на посадку и полёт у земли.
Сам указатель не измеряет высоту автономно. Радиовысотомер излучает непрерывный СВЧ-сигнал, принимает отражение от поверхности и преобразует изменение частоты в значение дальности. УВ-5М выводит полученное значение экипажу и участвует в сигнализации заданной опасной высоты.
Полное описаниеСвернуть описание
Индикация опасной высоты и контроль
Пилот устанавливает индекс опасной высоты на шкале. При прохождении заданного порога система формирует световое и предусмотренное бортовой системой звуковое предупреждение. Выпадающий бленкер сообщает об отсутствии достоверного сигнала или отказе радиовысотомера.
Встроенная проверка используется для контроля канала перед полётом. Документированное контрольное показание составляет 15 ±1,5 м. Результат проверки оценивают вместе с состоянием бленкера и сигнализации; нормальное перемещение стрелки само по себе не подтверждает исправность всех блоков системы.
УВ-5М в составе радиовысотомера РВ-5М
УВ-5М используется в комплекте РВ-5М; техническое описание самолёта Ту-154 подтверждает установку двух указателей на левой и правой приборных досках. Для другой конфигурации количество и исполнение определяются документацией борта. Приёмопередатчик ПП-5М, антенны, кабельная сеть и указатель образуют единый измерительный канал. Неисправность или несогласованность любого элемента может привести к отсутствию показаний или выпадению флажка.
Прибор устанавливается на панели пилотов. Перед монтажом проверяют обозначение, шкалу, лицевую панель, рукоятку задания порога, разъём, крепление и состояние корпуса. После установки выполняют контроль по руководству конкретного воздушного судна.
Идентификация и заказ УВ-5М
При заказе важно указать полное обозначение, исполнение РВ-5М, тип воздушного судна, требуемое состояние и наличие паспорта. УВ-5М, УВ-5М-1 и указатели семейства А-034 являются отдельными позициями; сходная функция и диапазон не являются доказательством прямой замены.
Другие указатели радиовысотомеров размещены в категории «Высотомеры и указатели». Связанные товары можно использовать для навигации по компонентам системы, однако состав комплекта и совместимость должны подтверждаться эксплуатационной документацией.
Технические характеристики
- Тип изделия
- Стрелочный указатель высоты радиовысотомера
- Обозначение
- УВ-5М
- Альтернативные обозначения
- УВ-5М; УВ 5М; UV-5M; UV 5M
- Функция
- Индикация истинной геометрической высоты над землёй или водой
- Связанная система
- Радиовысотомер малых высот РВ-5М
Все характеристикиСвернуть характеристики
- Связанный приёмопередатчик
- ПП-5М
- Диапазон высоты
- 0–750 м
- Установка опасной высоты
- Подвижный индекс порога на шкале указателя
- Индикация отказа
- Выпадающий сигнальный бленкер
- Контрольное показание
- 15 ±1,5 м по документированной процедуре контроля
- Установка
- Приборная панель пилота
- Подтверждённая установка
- РВ-5М на самолёте Ту-154; другие типы требуют подтверждения
- Взаимозаменяемость
- УВ-5М, УВ-5М-1 и указатели семейства А-034 требуют проверки по конкретной установке
- Техническая документация
- Документация РВ-5М, руководство воздушного судна и паспорт изделия
