УС-250
указатель скорости
Описание
УС-250 — назначение прибора

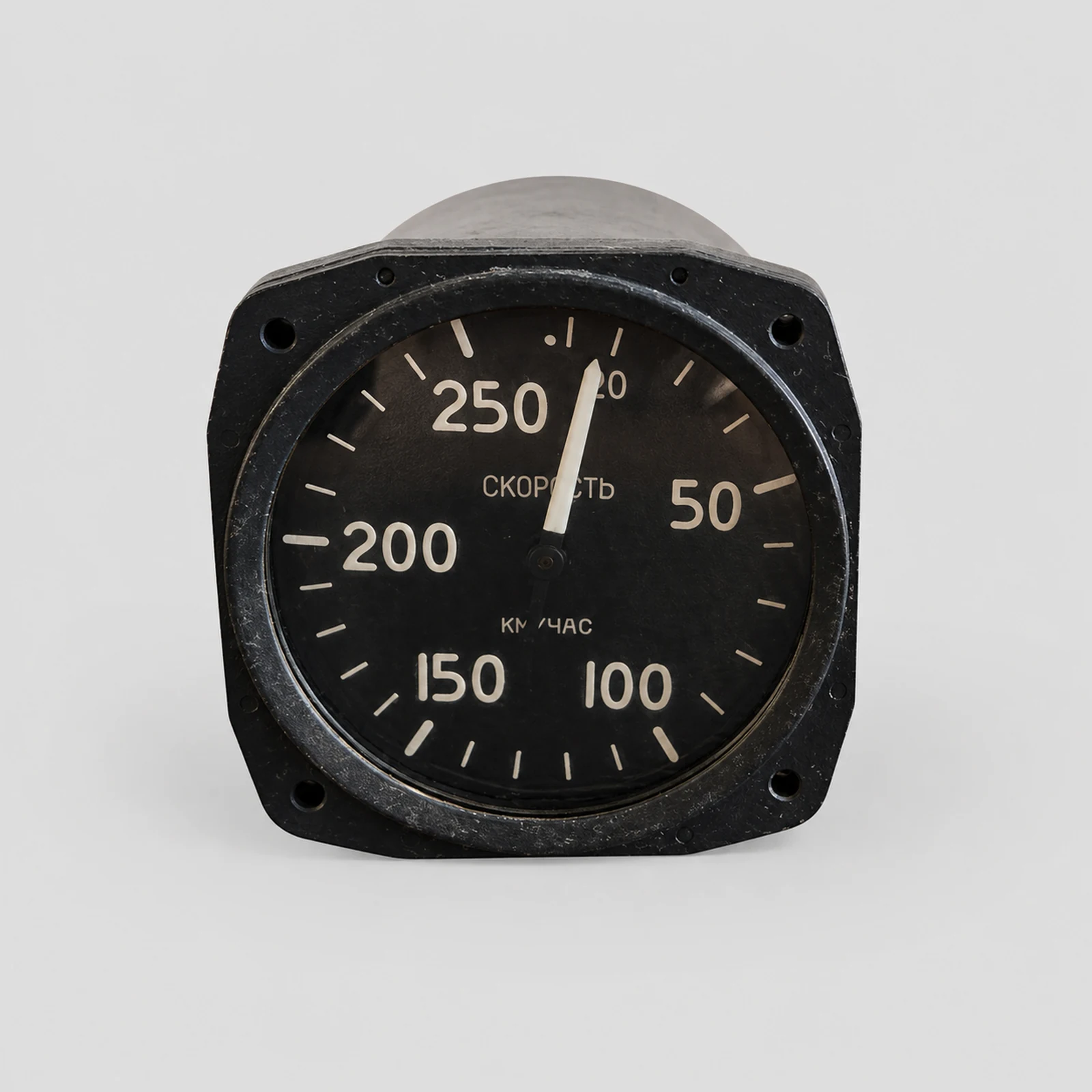

УС-250 — указатель приборной скорости. Показывает приборную скорость по динамическому давлению в системе полного и статического давления. Прибор работает как часть бортового измерительного или навигационного канала и не должен оцениваться отдельно от датчиков, вычислителей, электропитания и проводки конкретной установки.
Полное давление подаётся к чувствительному элементу, а статическое — в корпус; разность давлений перемещает стрелку. Поэтому исправность одного указателя ещё не подтверждает исправность всей системы: при проверке учитывают входные сигналы, соединительные линии, сопряжённые блоки и предусмотренную контрольную процедуру.
Полное описаниеСвернуть описание
Место УС-250 в бортовой системе
Связанная система: Пилотажно-приборная система полного и статического давления. Ближайшие сопряжённые элементы: Приёмник полного давления, статические приёмники, трубопроводы и приборная панель. Эти компоненты образуют функциональную цепочку, но не входят автоматически в комплект поставки одного указателя.
Учебная техническая литература указывает УС-250 на вертолётах и самолётах 4-го класса; документированный пример — Ка-25. Применяемость к другой модификации самолёта или вертолёта не выводится по внешнему сходству и должна подтверждаться каталогом, схемой или руководством по техническому обслуживанию.
Индикация, питание и установка
Диапазон или характер индикации: 20–250 км/ч на подтверждённом исполнении циферблата; цена деления 10 км/ч. Питание и входной канал: Измерительное питание не требуется; механизм работает от полного и статического давления.
Место установки: Приборная панель кабины с подключением полного и статического давления. Перед монтажом проверяют полное обозначение, серию, шкалу, разъём, штуцеры, крепление, корпус, стекло и состояние маркировки. После установки выполняют проверку по документации соответствующей системы и воздушного судна.
Идентификация УС-250 и варианты написания
Заводское обозначение исходно записывается кириллицей: УС-250. Для английской версии используется только корректная латинская транслитерация US-250. Похожие по форме русские и латинские буквы не смешиваются внутри одного основного обозначения.
Исполнения УС-250 с разной подсветкой или оформлением шкалы проверяют по шильдику и циферблату. Внешне похожий прибор, соседняя серия или близкая шкала не подтверждают взаимозаменяемость. Для подбора нужны фотография шильдика, точный индекс, тип борта, система и требования к документации.
Заказ и связанные указатели
При запросе УС-250 укажите состояние, комплектность, паспорт и необходимость стендовой проверки. Базовые условия карточки: состояние New, гарантия 6 Months и поставка Pre-Order; фактические сроки и документы подтверждаются в предложении.
Другие приборы собраны в категории «Высотомеры и указатели». Связанные позиции: УС-1600-1, УСМ-2, УМС-2,5-2И, УВ-30-3. Они относятся к близким каналам или одной группе бортового оборудования, но не являются заменами без прямого документального подтверждения.
Технические характеристики
- Тип изделия
- Указатель приборной скорости
- Обозначение
- УС-250
- Латинская транслитерация
- US-250
- Альтернативные обозначения
- УС-250; УС 250; US-250
- Функция
- Показывает приборную скорость по динамическому давлению в системе полного и статического давления.
Все характеристикиСвернуть характеристики
- Принцип работы
- Полное давление подаётся к чувствительному элементу, а статическое — в корпус; разность давлений перемещает стрелку.
- Связанная система
- Пилотажно-приборная система полного и статического давления.
- Сопряжённые устройства
- Приёмник полного давления, статические приёмники, трубопроводы и приборная панель.
- Диапазон / индикация
- 20–250 км/ч на подтверждённом исполнении циферблата; цена деления 10 км/ч.
- Электропитание / вход
- Измерительное питание не требуется; механизм работает от полного и статического давления.
- Применяемость
- Учебная техническая литература указывает УС-250 на вертолётах и самолётах 4-го класса; документированный пример — Ка-25.
- Место установки
- Приборная панель кабины с подключением полного и статического давления.
- Примечание по совместимости
- Исполнения УС-250 с разной подсветкой или оформлением шкалы проверяют по шильдику и циферблату.
- Техническая документация
- Паспорт изделия, документация связанной системы, руководство воздушного судна и записи проверки при наличии
