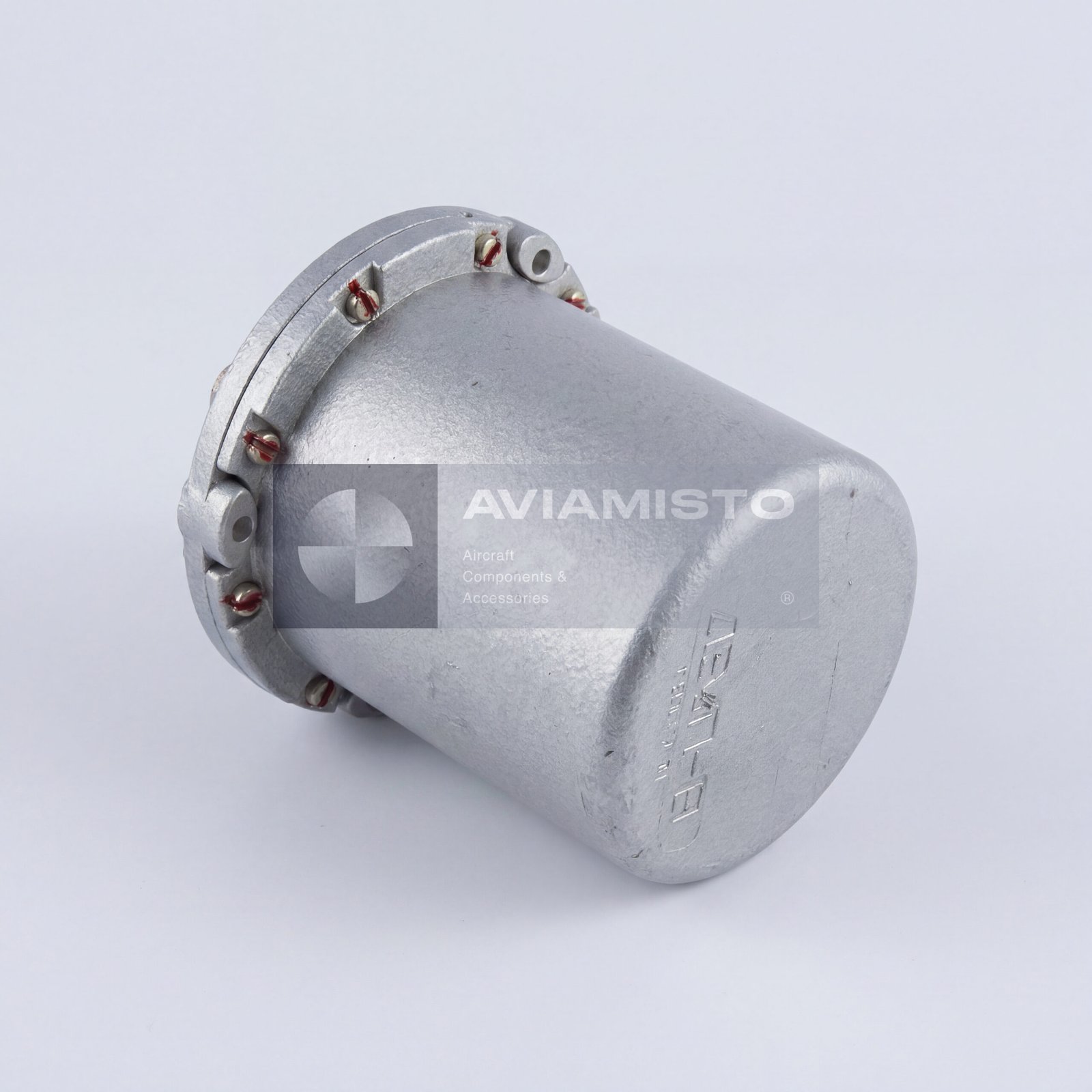

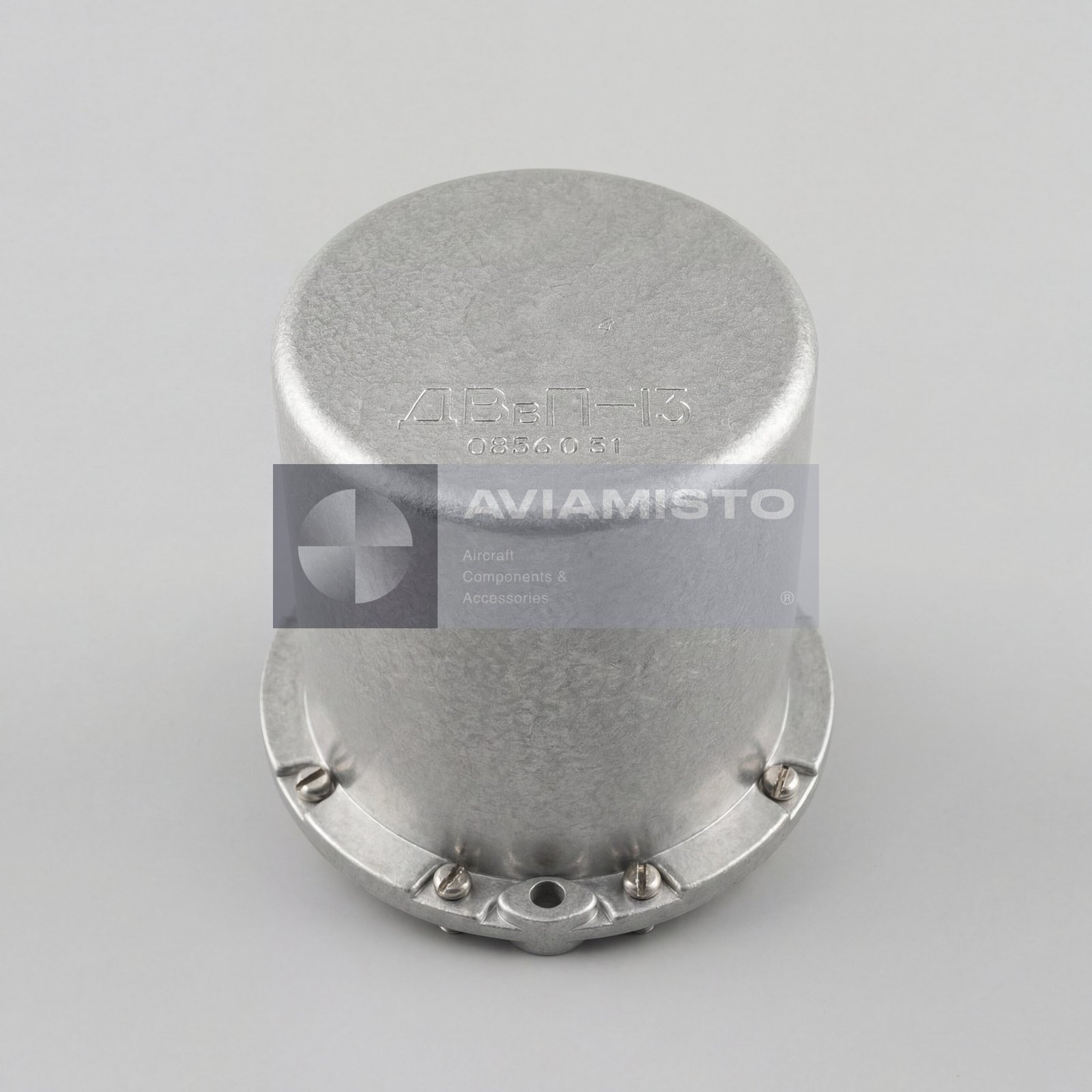

ДВБП-13

Работа в системе регистрации полёта

Датчик используется как источник сигнала высоты для бортовой измерительной и регистрирующей аппаратуры, включая системы семейства МСРП. Он не является кабинным высотомером: показание формируется и записывается подключённой системой, а исправность зависит также от герметичности статической магистрали и электрической цепи.

В составе системы регистрации сигнал высоты сопоставляется с другими параметрами полёта и временной шкалой записи. Отказ канала может быть вызван чувствительным механизмом, потенциометром, проводкой, питанием или статической системой. Замена ДВБП-13 без проверки связанных цепей не гарантирует устранение неисправности и должна сопровождаться предусмотренным контролем.

Подтверждённые технические параметры

Для ДВБП-13 указан диапазон барометрической высоты от −250 до 13 000 м, погрешность не более ±3%, питание 15 В постоянного тока и выходное сопротивление 2000 +700 Ом. Рабочая температура составляет от −60 до +60 °C, габариты — 152 × 84 × 84 мм, масса — не более 0,8 кг.

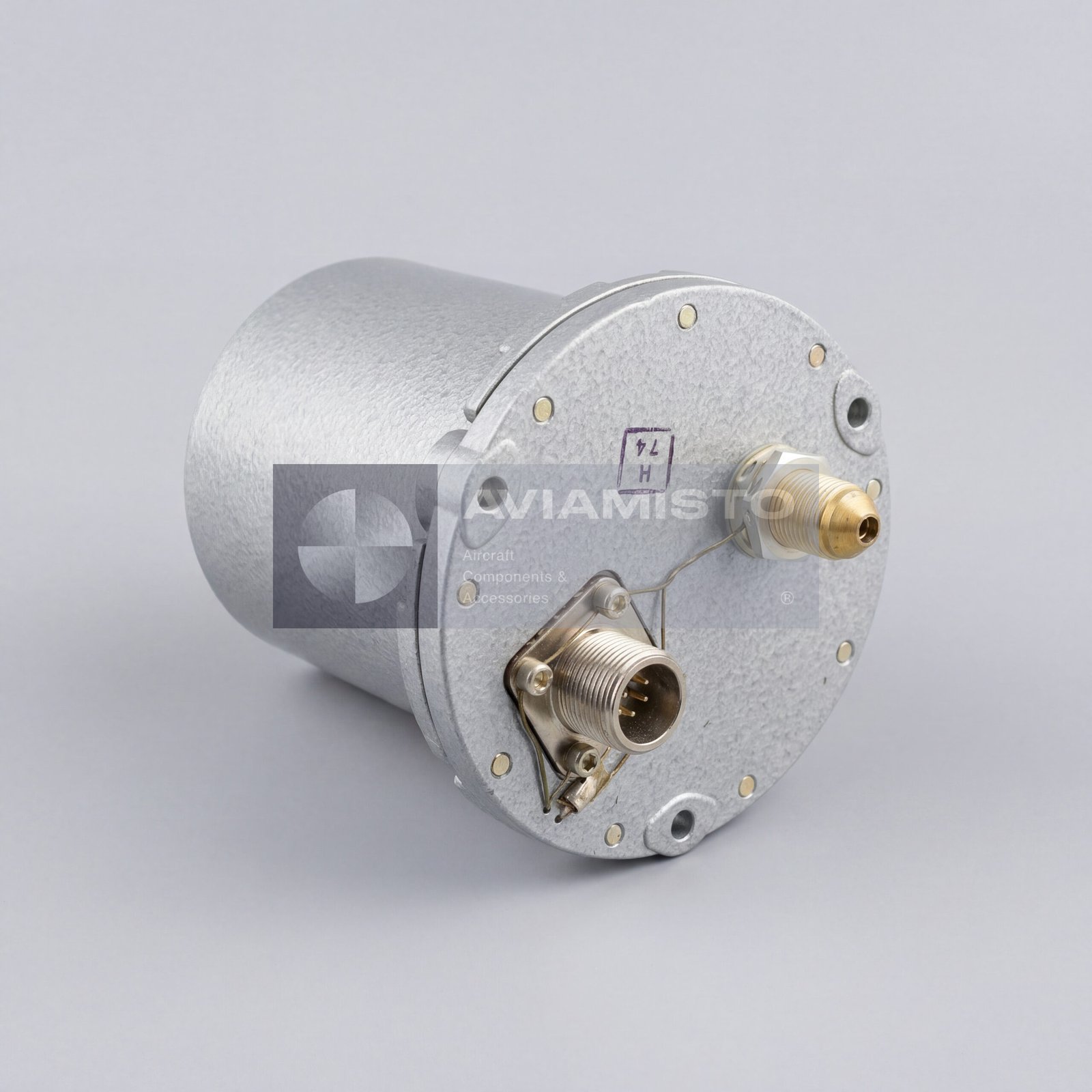

При монтаже осматривают штуцер, уплотнения, крепление и электрический разъём, не допускают загрязнения полости и перегиба трубки. После работ выполняют проверку герметичности и соответствия выходного сигнала заданным контрольным точкам. Допустимая скорость изменения давления и методика стендовой проверки определяются паспортом и документацией системы регистрации.

Авиационное применение ДВБП-13

Техническая документация подтверждает установку ДВБП-13 на Ан-26 и Ту-134, а также его применение в системах регистрации других самолётов. В существующей карточке перечислены Ан-12, Ан-26, Ил-76, Ту-134, Ту-154 и Як-42; применяемость к конкретному борту необходимо сверять по перечню оборудования. Общий принцип барометрического измерения описан в статье о высотомерах.

Тарировочная характеристика конкретного экземпляра важна для точности всего измерительного канала. Указанные диапазон и погрешность относятся к подтверждённым данным ДВБП-13, но решение о годности принимают по паспорту и результатам проверки. Внешне похожие датчики высоты могут иметь другое питание, сопротивление или шкалу и не считаются заменой.

Идентификация и заказ ДВБП-13

Используются обозначения ДВБП-13 и DVBP-13. При запросе укажите тип воздушного судна, систему регистрации, состояние, комплектность и паспорт. Другие измерительные преобразователи представлены в категории «Датчики», включая связанный ДЛУММ-10. Связанные позиции не являются взаимозаменяемыми.

В заявке следует указать обозначение ДВБП-13, воздушное судно, тип регистратора, состояние, комплектность и необходимость паспорта или протокола испытаний. Дополнительно полезны фото таблички и сведения о снятом приборе. Cross-sells ведут к связанным измерительным изделиям и предназначены для навигации по категории, а не для выбора аналога.

Карточка идентифицирует ДВБП-13 как отдельную авиационную позицию и не заменяет паспорт, каталог деталей или руководство по техническому обслуживанию. До поставки следует согласовать маркировку, состояние, комплектность, требуемые документы и применимость к конкретному воздушному судну или системе. Если сведения на табличке, в формуляре и в заявке расходятся, приоритет имеет утверждённая документация для установленного исполнения; спорные параметры подтверждаются до заказа. Результаты входного контроля и данные прослеживаемости рекомендуется сохранять вместе с документами поставки.

Связанные изделия выбираются по общей системе или измеряемому параметру. Такая группировка облегчает навигацию по каталогу, но не является перечнем разрешённых замен. Любая замена требует совпадения обозначения, электрического интерфейса, установочных размеров, диапазона и прямого подтверждения эксплуатационной документацией.
