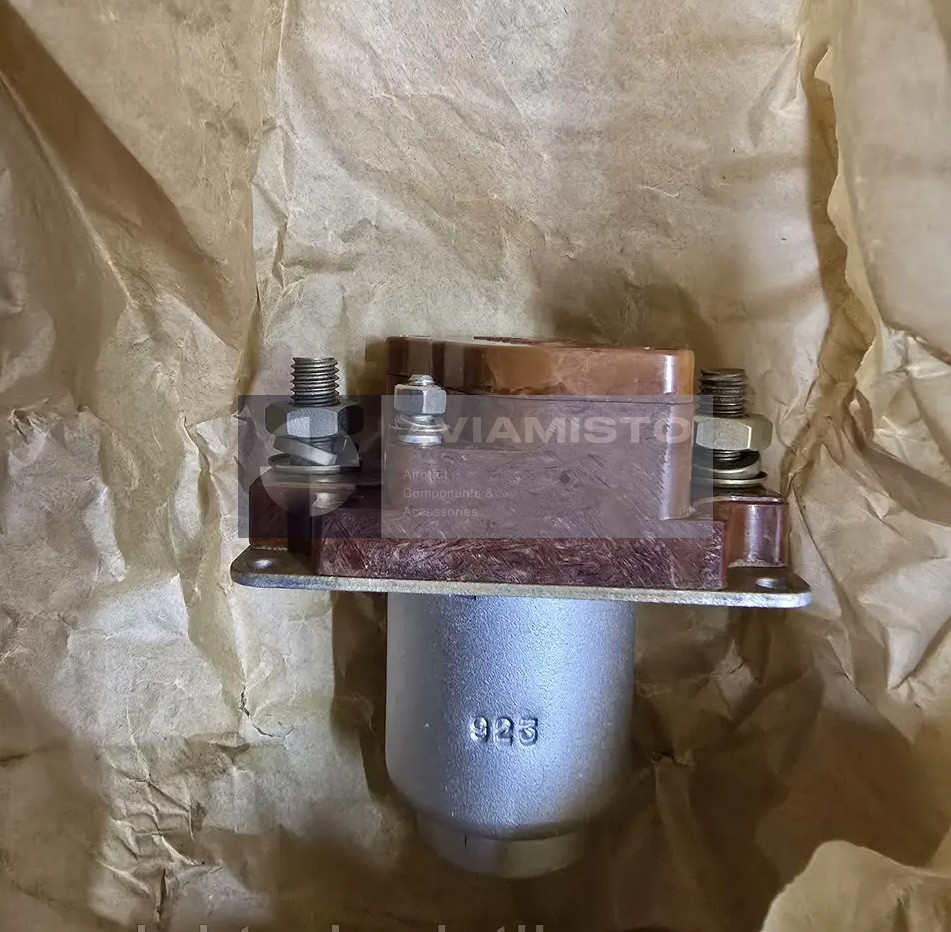

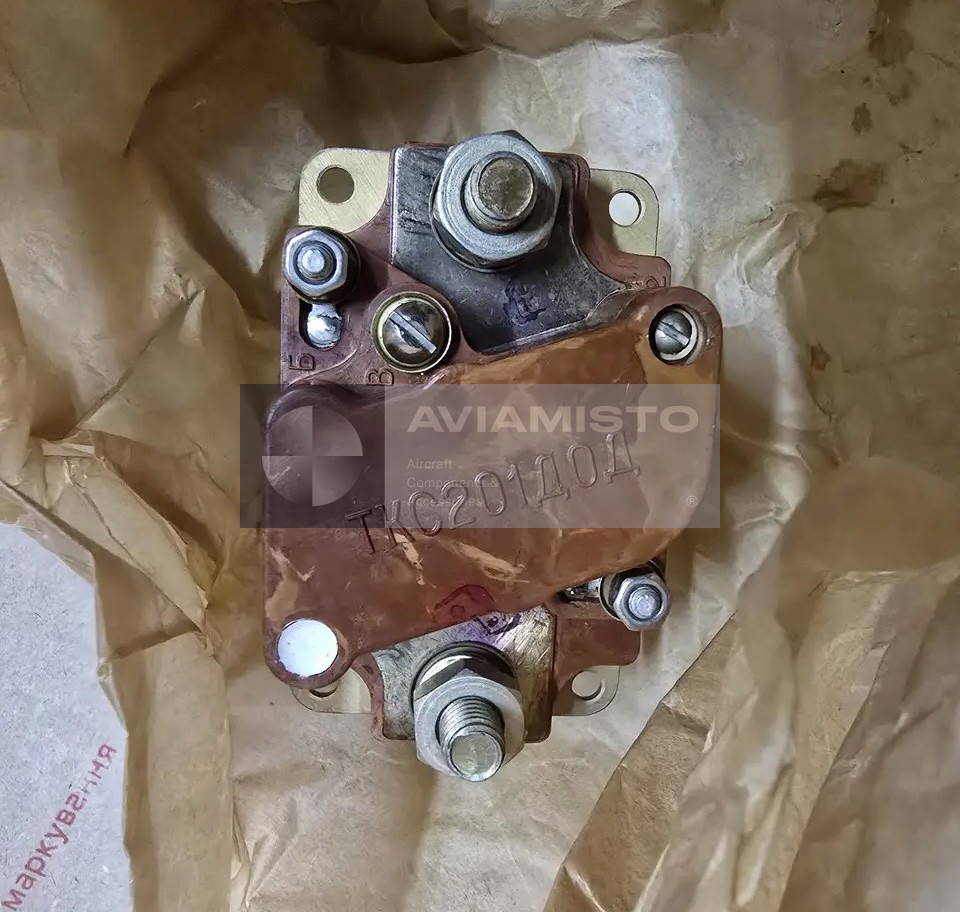

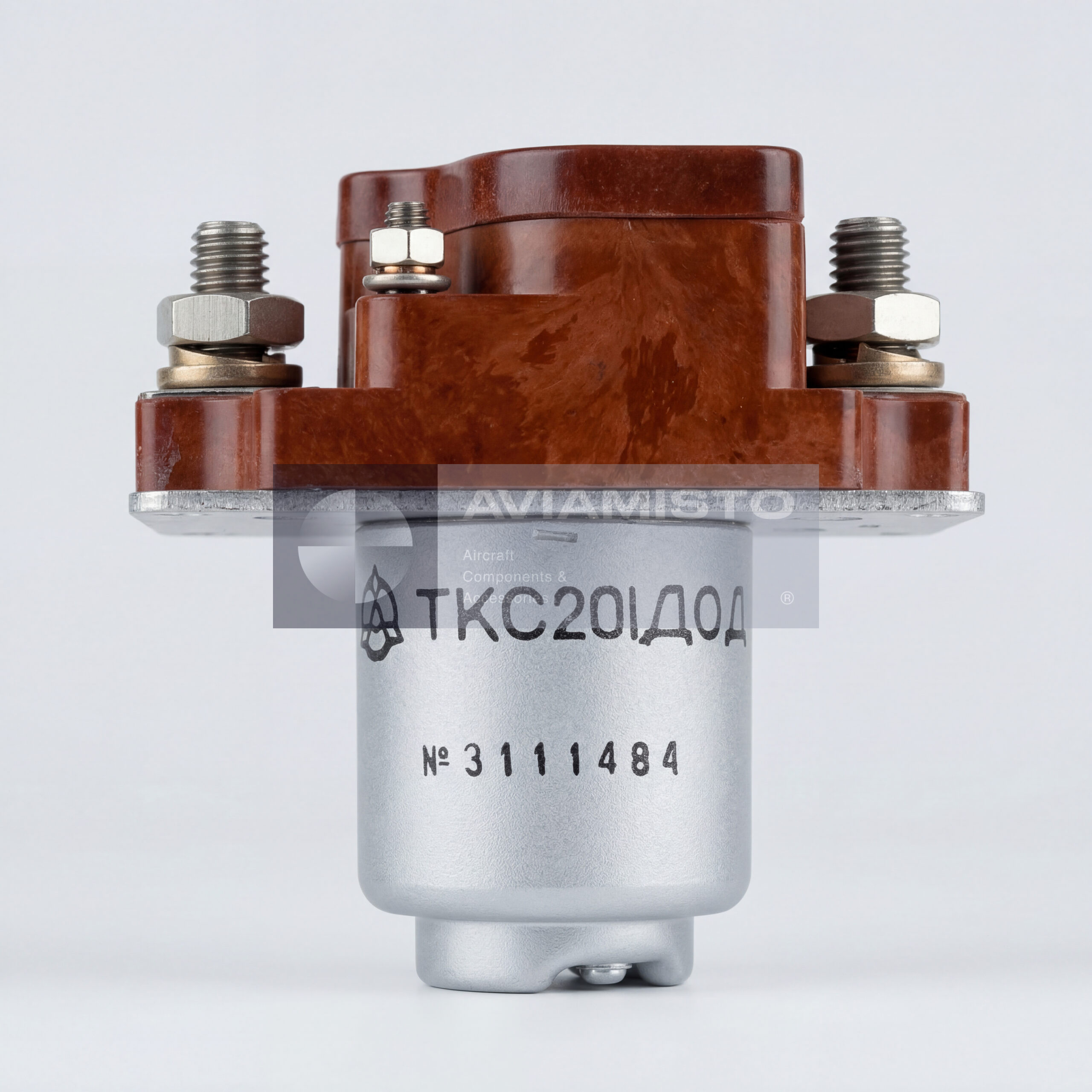

Контактор ТКС201ДОД

ТКС201ДОД — это малогабаритный авиационный электромагнитный контактор, предназначенный для коммутации цепей постоянного тока в авиационной технике и наземном специальном оборудовании. Устройство используется для дистанционного управления электрическими цепями и силовыми потребителями.

Контактор ТКС201ДОД в электрических системах воздушных судов

Контактор ТКС201ДОД применяется в бортовых электрических сетях для включения и отключения силовых цепей питания различных потребителей. При подаче управляющего напряжения на обмотку контактора происходит замыкание основного силового контакта и подача питания на оборудование.

Конструкция и принцип работы контактора ТКС201ДОД

Контактор ТКС201ДОД работает по электромагнитному принципу. При подаче напряжения 27 В на катушку управления создается магнитное поле, которое притягивает якорь и замыкает силовые контакты. Контактор выполнен как однополюсный включающий аппарат с двойным разрывом цепи, что повышает надежность коммутации и снижает образование электрической дуги.

Применение контактора ТКС201ДОД

Контактор ТКС201ДОД используется в электрических системах самолетов и вертолетов, где требуется надежная коммутация цепей среднего и высокого тока. Устройство применяется в цепях питания генераторов, стартерных системах, распределительных устройствах и вспомогательных электрических системах.

Альтернативные обозначения: ТКС201ДОД, ТКС-201ДОД, ТКС-201-ДОД — относятся к одному типу изделия.

Тип изделия: Авиационный электромагнитный силовой контактор
Функция: Дистанционная коммутация электрических цепей
Применение / Where Used: Электрические системы воздушных судов и спецтехники
Номинальный ток коммутируемой цепи: 200 А
Номинальное напряжение коммутируемой цепи: 27 В постоянного тока
Напряжение цепи управления: 27 В постоянного тока
Ток, потребляемый электромагнитом: 0,4 А
Ток вспомогательного вывода: 0,2–5 А
Режим работы: продолжительный
Контактная система: однополюсный замыкающий контактор с двойным разрывом цепи
Время срабатывания: не менее 15 мс
Допустимая частота срабатывания: 4 включения в минуту
Коммутационная износостойкость: 10 000 циклов ВО
Диапазон напряжения коммутируемой цепи (DC): 16–30 В
Диапазон напряжения коммутируемой цепи (AC): 20–220 В
Частота переменного тока: 360–1100 Гц
Диапазон коммутируемого тока: 5–200 А
Габаритные размеры: 81,7 × 81 × 50 мм
Масса: не более 0,55 кг
Диапазон рабочих температур: −60 °C до +85 °C
