ППНГ-15К
переключатель
Описание

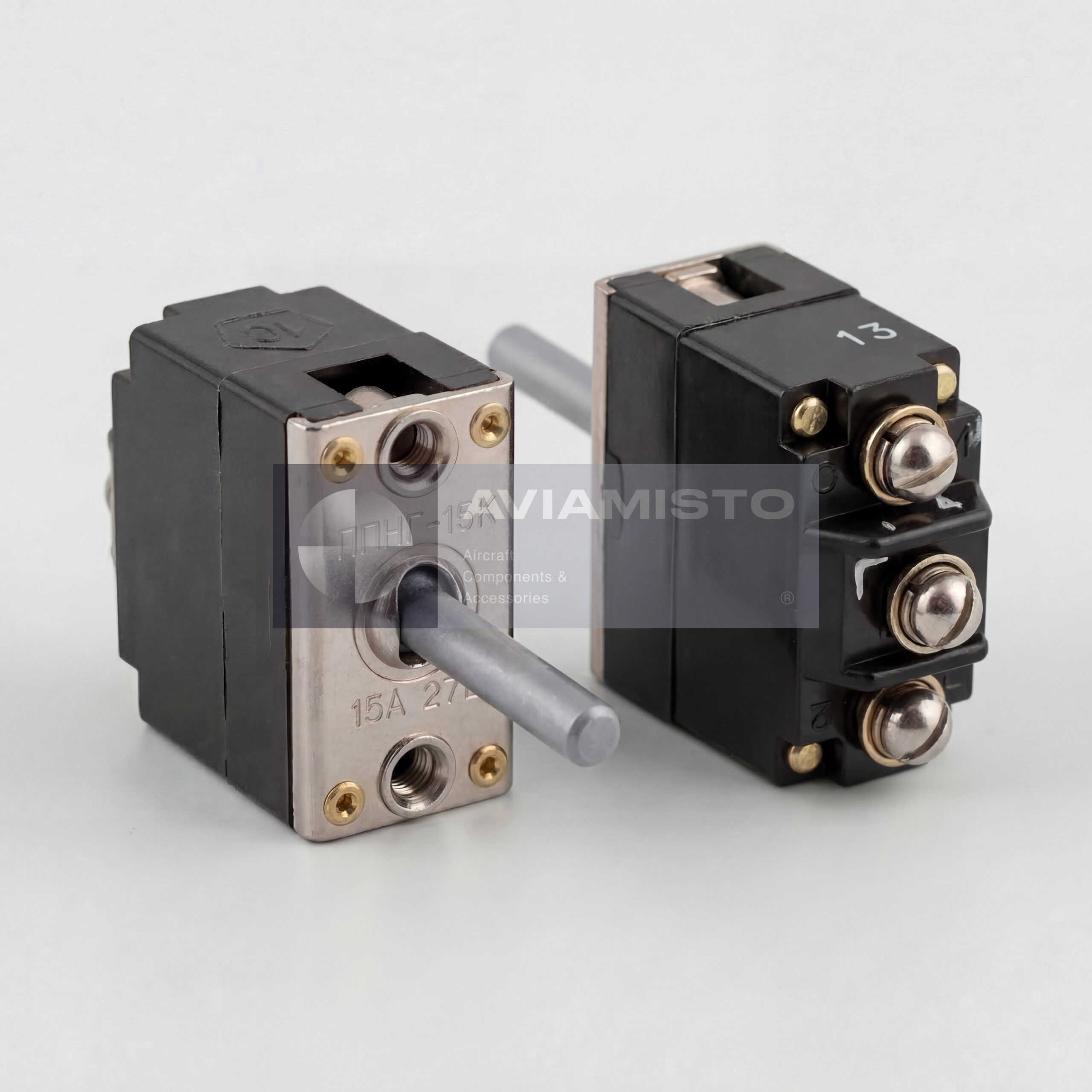

Переключатель ППНГ-15К
ППНГ-15К — это однополюсный герметизированный перекидной переключатель мгновенного действия с нейтральным положением, предназначенный для коммутации электрических цепей постоянного тока в авиационной технике. Устройство широко применяется в бортовом радиотехническом оборудовании и системах управления.
Полное описаниеСвернуть описание
Переключатель ППНГ-15К в электрических системах
Переключатель ППНГ-15К используется для работы в электрических цепях постоянного тока при напряжении до 30 В и токе до 15 А. Он позволяет коммутировать цепи как с активной, так и с индуктивной нагрузкой и применяется в различных бортовых системах и панелях управления.
Конструкция переключателя ППНГ-15К
Переключатель ППНГ-15К выполнен в герметизированном пылевлагозащищённом корпусе и имеет три вывода с винтовыми клеммами для подключения проводов. Контактный механизм обеспечивает мгновенное срабатывание при переводе ручки, а в центральном нейтральном положении контакты остаются разомкнутыми. Переключатели с индексом «К» предназначены для установки в кабинах с красным освещением и отличаются удлиненной ручкой без светящегося глазка.
Применение переключателя ППНГ-15К
Переключатель ППНГ-15К применяется в авиационной технике и бортовом радиотехническом оборудовании благодаря герметичному исполнению и надежной работе в условиях вибрации, перепадов температуры и повышенной влажности.
Альтернативные обозначения: ППНГ-15К, PPNG-15K — относятся к одному типу изделия.
Технические характеристики
- Тип изделия
- Авиационный герметизированный перекидной переключатель с нейтральным положением
- Функция
- Коммутация электрических цепей постоянного тока
- Количество полюсов
- 1
- Тип переключателя
- Перекидной с нейтральным положением
- Номинальное напряжение
- до 30 В постоянного тока
Все характеристикиСвернуть характеристики
- Номинальный ток
- до 15 А (при активной нагрузке)
- Тип нагрузки
- активная и индуктивная
- Коммутационная износостойкость
- до 10 000 переключений
- Диапазон рабочих температур
- −60 °C до +60 °C
- Тип подключения
- винтовые клеммы (3 вывода)
- Тип действия
- мгновенного действия с центральным нейтральным положением
- Защита
- герметизированное пылевлагозащищённое исполнение
- Масса
- не более 40–45 г
