ПНГ-15К
Переключатель
Описание

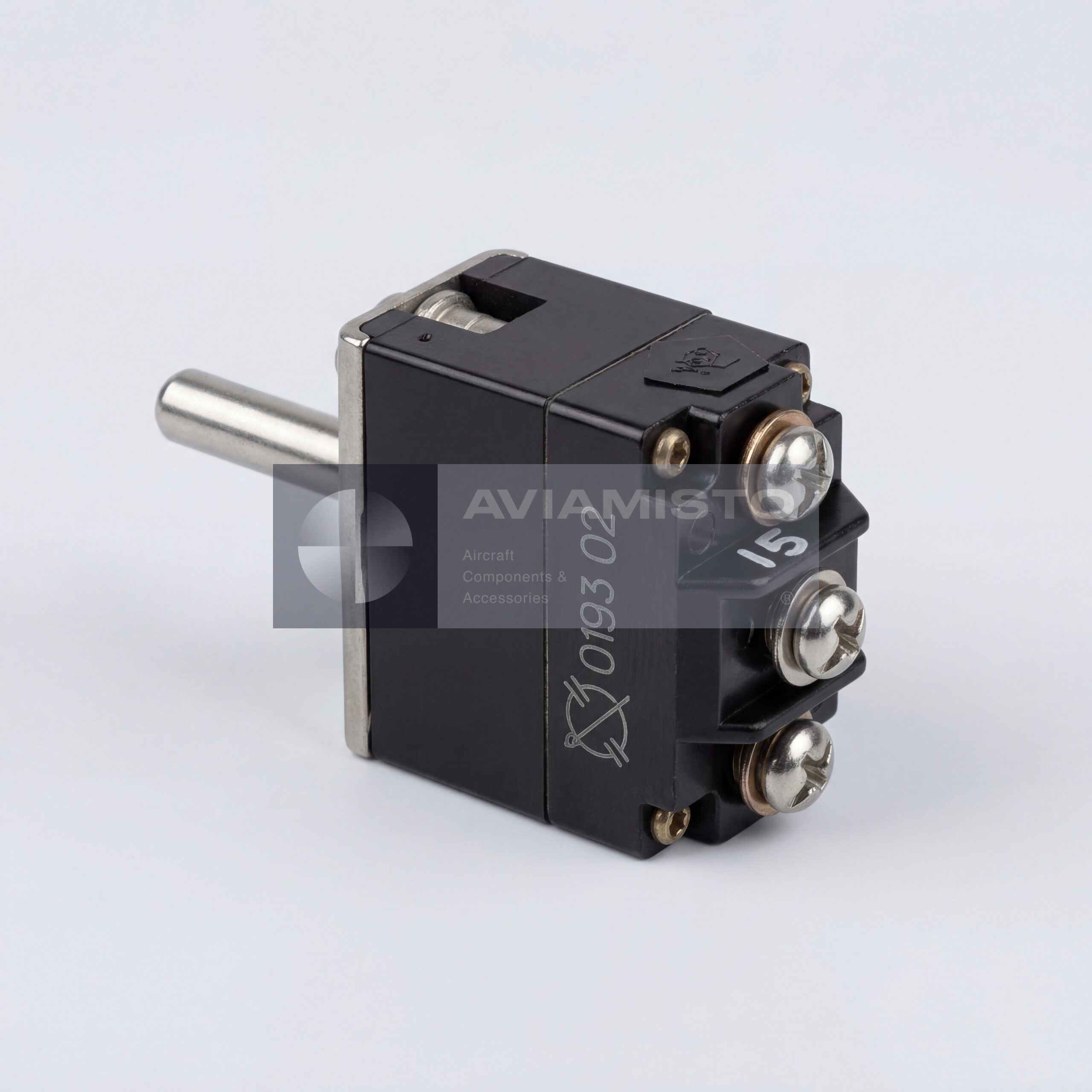

Переключатель ПНГ-15К
ПНГ-15К — это однополюсный нажимной герметизированный переключатель мгновенного действия, предназначенный для коммутации электрических цепей постоянного тока в авиационной технике. Устройство широко применяется в бортовом радиотехническом оборудовании и системах управления.
Полное описаниеСвернуть описание
Переключатель ПНГ-15К в электрических системах
Переключатель ПНГ-15К используется для коммутации электрических цепей при напряжении до 30 В постоянного тока. Устройство обеспечивает надежную работу как с активной, так и с индуктивной нагрузкой и применяется в качестве кнопочного переключателя в различных бортовых системах.
Конструкция переключателя ПНГ-15К
Переключатель ПНГ-15К выполнен в герметизированном пылевлагозащищённом корпусе и рассчитан на эксплуатацию в условиях вибрации, перепадов давления и температуры. Переключатели с индексом «К» предназначены для установки в кабинах с красным освещением и отличаются удлиненной ручкой без светящегося глазка.
Применение переключателя ПНГ-15К
Переключатель ПНГ-15К используется в авиационной технике в составе бортового радиотехнического оборудования, приборных панелей и систем управления, где требуется надежная коммутация электрических цепей.
Альтернативные обозначения: ПНГ-15К, PNG-15K — относятся к одному типу изделия.
Технические характеристики
- Тип изделия
- Авиационный нажимной герметизированный переключатель
- Функция
- Коммутация электрических цепей постоянного тока
- Количество полюсов
- 1
- Номинальное напряжение
- 27 В (до 30 В постоянного тока)
- Коммутируемый ток при активной нагрузке
- 0,1–15 А
Все характеристикиСвернуть характеристики
- Коммутируемый ток при индуктивной нагрузке
- 0,1–7 А
- Падение напряжения на выводах
- не более 180 мВ
- Тип действия
- нажимной переключатель мгновенного действия
- Защита
- герметизированный пылевлагозащищённый корпус
- Диапазон рабочих температур
- −60 °C до +60 °C
- Масса
- не более 49 г
- Применение
- бортовое радиотехническое оборудование и панели управления авиационной техники
