СПО-4
Статический однофазный преобразователь
Описание

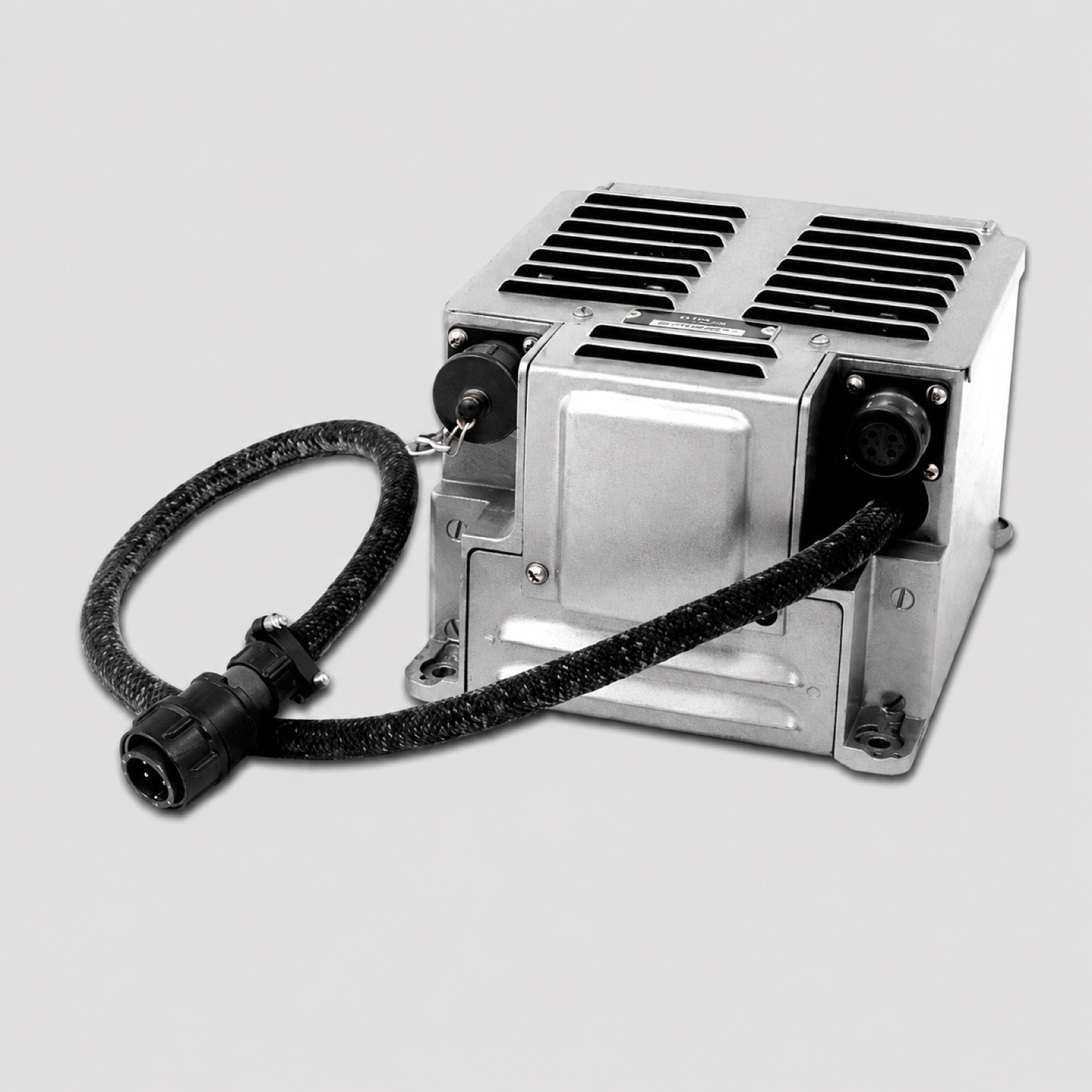

СПО-4 — статический однофазный преобразователь
СПО-4 — авиационный статический однофазный преобразователь, который преобразует постоянное напряжение бортовой сети 27 В в однофазное переменное напряжение 36 В частотой 400 Гц прямоугольной формы. Преобразование выполняется транзисторами в ключевом режиме. Подтверждённое назначение относит СПО-4 к преобразователям напряжения, а не к обычным блокам управления.
Полное описаниеСвернуть описание
Основной и резервный каналы
Для повышения надёжности в опубликованной конструкции предусмотрены два канала. Основной включает задающий генератор и усилитель мощности, резервный имеет собственные аналогичные каскады. Выходной трансформатор формирует питание, контактор переключает выходные цепи на резервный канал, а блок контроля участвует в проверке работоспособности.
Выходные параметры и нагрузка
Подтверждённое входное напряжение — 27 В постоянного тока. На выходе формируется однофазное напряжение прямоугольной формы 36 ±5 В действующего значения при частоте 400 Гц ±2%. Максимальная отдаваемая мощность при указанной активно-реактивной нагрузке — 35 В·А. СПО-4 используется для питания отдельных приборов, включая индуктивные датчики манометров типа ДИМ.
Применение в системе электроснабжения
По данным производителя СПО-4 применяется на многих самолётах и вертолётах гражданской авиации. Точный тип борта и схему подключения сверяют по перечню оборудования, поскольку бортовая система электроснабжения может включать несколько преобразователей. Проверяют вход, нагрузку, крепление и разъёмы конкретного исполнения.
Идентификация, проверка и заказ
При входном контроле осматривают вентиляционные отверстия, кабели, разъёмы, монтажные лапы, крепёж, пломбы и шильдик. На стенде проверяют оба канала, переключение, выходное напряжение, частоту и работу под нагрузкой. В запросе указывают СПО-4, тип ВС, комплектность и документы. Другие изделия представлены в разделе преобразователей напряжения.
Технические характеристики
- Наименование изделия
- Статический однофазный преобразователь
- Основное обозначение
- СПО-4
- Латинская запись
- SPO-4
- Тип изделия
- Авиационный статический преобразователь постоянного тока в переменный
- Вход
- 27 В постоянного тока
Все характеристикиСвернуть характеристики
- Выходное напряжение
- 36 ±5 В переменного тока, действующее значение
- Форма выходного напряжения
- Прямоугольная
- Частота выхода
- 400 Гц ±2%
- Максимальная выходная мощность
- 35 В·А при документированной активно-реактивной нагрузке
- Способ преобразования
- Транзисторы в ключевом режиме
- Архитектура надёжности
- Основной и резервный каналы
- Типовая нагрузка
- Отдельные авиационные приборы, включая индуктивные датчики манометров ДИМ
- Авиационный контекст
- Многие самолёты и вертолёты гражданской авиации; точная применяемость уточняется
- Альтернативные обозначения
- СПО-4; СПО4; СПО 4; SPO-4; SPO4
- Документация
- Паспорт изделия и документация системы электроснабжения ВС
