ИЖ4.137.027-01

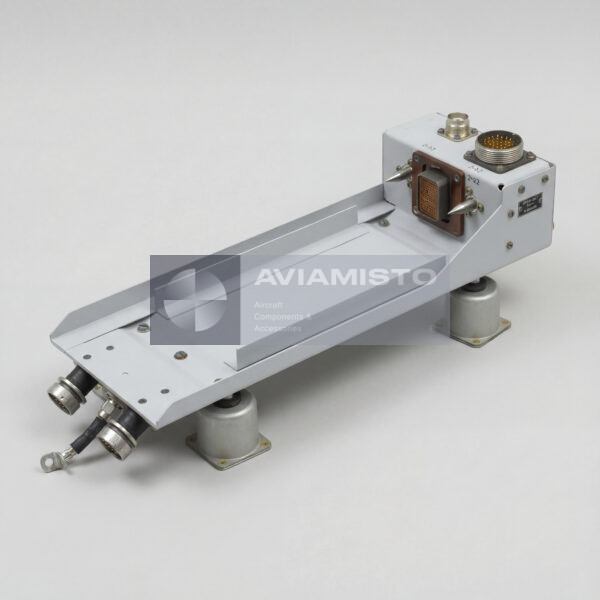

Амортизационная рама ИЖ4.137.027-01 для оборудования «Орлан-85СТ»

ИЖ4.137.027-01 — авиационная амортизационная рама, предназначенная для установки и виброизоляции оборудования УКВ-радиостанции «Орлан-85СТ». Рама служит конструктивной монтажной базой для приемопередатчика радиостанции и защищает бортовое радиооборудование от вибрационных и ударных нагрузок, возникающих при эксплуатации воздушного судна. Изделие применяется как механический элемент комплекта радиостанции «Орлан-85СТ».

Виброизоляция через ИЖ4.137.027-01

Рама ИЖ4.137.027-01 снижает передачу вибрации и механических нагрузок от конструкции воздушного судна на установленное радиооборудование. Во время полета и наземной эксплуатации блоки радиосвязи подвергаются вибрации, ударам, перепадам температуры и перемещениям конструкции ВС. Амортизационная рама помогает надежно зафиксировать приемопередатчик и уменьшить механические воздействия на электронные компоненты, разъемы и внутренние узлы.

ИЖ4.137.027-01 в составе радиостанции «Орлан-85СТ»

Рама является штатным механическим элементом авиационной радиостанции «Орлан-85СТ». Она работает совместно с УКВ-приемопередатчиком ИЖ2.000.099-05 и связанными компонентами радиостанции. Рама не передает, не принимает, не усиливает и не обрабатывает радиосигналы. Ее роль полностью механическая: обеспечить устойчивое крепление, виброизоляцию и правильное положение блока радиостанции внутри воздушного судна.

Установка ИЖ4.137.027-01 в радиоотсеке

ИЖ4.137.027-01 устанавливается в радиоотсеке или отсеке авионики воздушного судна согласно установочной документации. Рама обеспечивает монтажное сопряжение между приемопередатчиком «Орлан-85СТ» и конструкцией ВС. При техническом обслуживании или замене проверяют отсутствие деформации, коррозии, износа амортизаторов, повреждения посадочных точек, ослабления крепежа и правильность сопряжения с установленным приемопередатчиком.

Применение ИЖ4.137.027-01 на самолетах и вертолетах

Амортизационная рама ИЖ4.137.027-01 предназначена для самолетов и вертолетов, оснащенных УКВ-радиостанцией «Орлан-85СТ». Изделие рассчитано на условия гражданской авиации, включая вибрацию, температурные изменения и механические нагрузки, характерные для эксплуатации воздушных судов. Поскольку компоновка оборудования может отличаться по типу ВС, модификации и составу радиосвязного комплекта, применяемость нужно подтверждать по перечню оборудования и установочной документации «Орлан-85СТ».

Идентификация и заказ ИЖ4.137.027-01

Изделие может встречаться под обозначениями ИЖ4.137.027-01, IZH4.137.027-01, амортизационная рама «Орлан-85СТ», монтажная рама «Орлан-85СТ» или рама радиостанции «Орлан-85СТ». Для точной поставки желательно указать тип воздушного судна, установленную конфигурацию радиостанции «Орлан-85СТ», требуемое состояние, требования к документам и нужна ли рама в составе полного комплекта радиостанции или отдельно как запасная часть для обслуживания или замены.

Тип изделия: Авиационная амортизационная рама
Обозначение: ИЖ4.137.027-01
Альтернативные обозначения: IZH4.137.027-01, амортизационная рама «Орлан-85СТ», монтажная рама «Орлан-85СТ»
Функция: Механическое крепление и виброизоляция радиооборудования
Назначение: Установка и виброизоляция оборудования радиостанции «Орлан-85СТ»
Применение / Где используется: Самолеты и вертолеты гражданской авиации
Связанная система: Авиационная радиостанция «Орлан-85СТ»
Роль в системе: Конструктивный элемент крепления радиостанции
Система / Место установки: Радиоотсек / отсек авионики воздушного судна
Место установки: Радиоотсек воздушного судна
Совместимость: УКВ-приемопередатчик «Орлан-85СТ» ИЖ2.000.099-05
Поддерживаемое оборудование: Приемопередатчик «Орлан-85СТ» и связанные установочные компоненты радиостанции
Условия эксплуатации: Вибрация, перепады температуры и механические нагрузки, характерные для гражданской авиации
Комплектность поставки: Поставляется в составе комплекта радиостанции «Орлан-85СТ» или отдельно как запасная часть, если применимо
Состояние: Указывается при поставке
Документация: Техническая и эксплуатационная документация по запросу
