3.624.049
Пульт управления
Описание

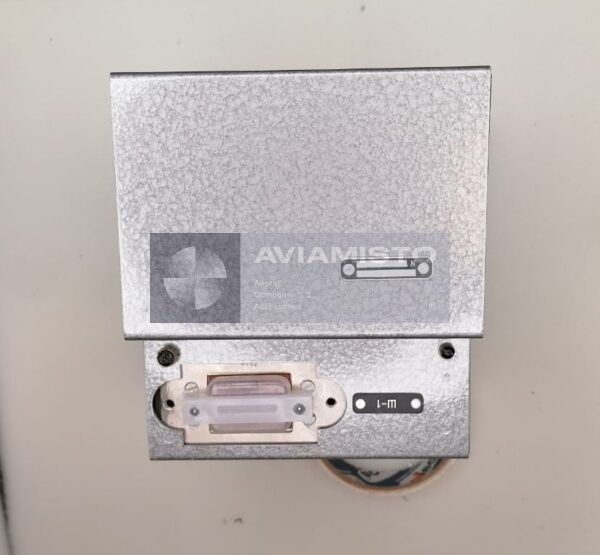

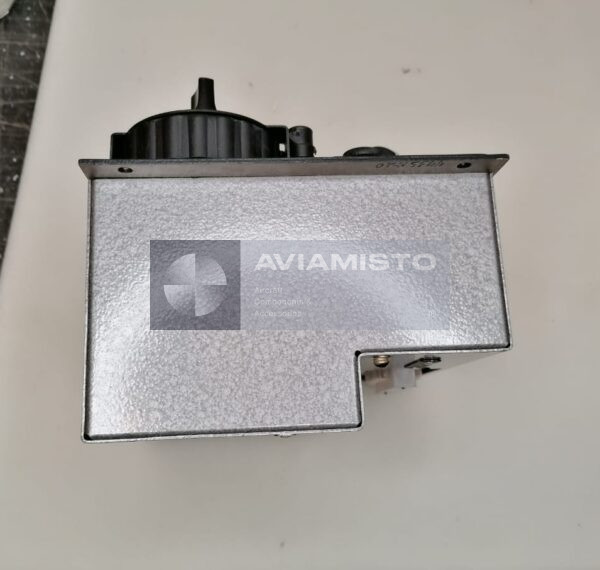

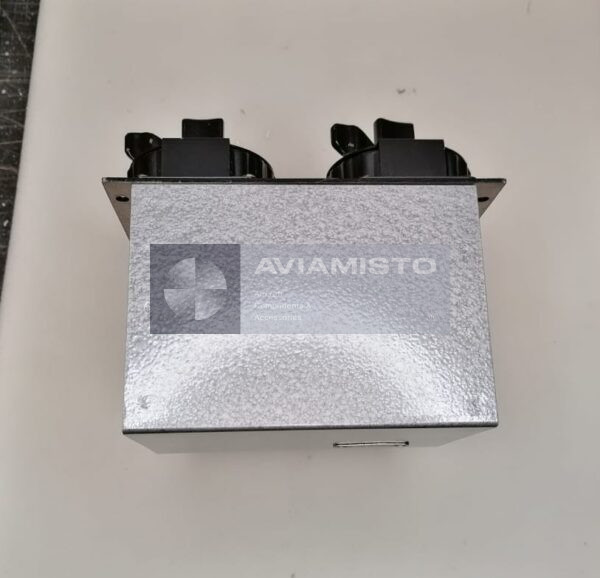

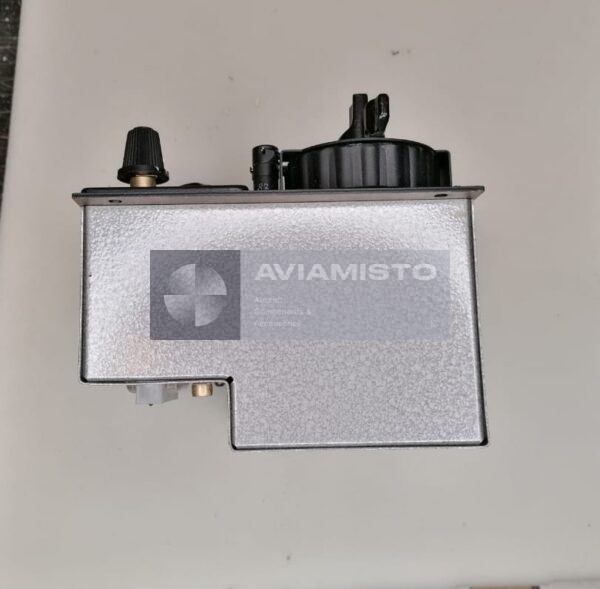

Пульт управления 3.624.049 в системе АРК-15М
3.624.049 — пульт управления, применяемый с автоматическим радиокомпасом АРК-15М. Узел обеспечивает экипажу управление режимами работы радиокомпаса, выбор каналов и настройку частоты. Он является интерфейсом между пилотом и приемной частью системы АРК-15М, позволяя использовать наземные радиомаяки и радиовещательные станции для навигации. Пульт входит в состав бортовой радионавигационной системы и обычно устанавливается в кабине в зоне, удобной для доступа экипажа.
Полное описаниеСвернуть описание
Настройка частоты через пульт 3.624.049
Пульт 3.624.049 позволяет экипажу устанавливать рабочую частоту радиокомпаса АРК-15М. Выбор частоты выполняется с помощью механических частотных барабанов, переключателей и связанных органов управления. Установленная частота используется приемником для настройки на ненаправленный радиомаяк или подходящую радиовещательную станцию в рабочем диапазоне системы. Точная настройка важна, потому что радиокомпас зависит от устойчивого приема и правильной обработки сигнала для выдачи пеленга.
Функции управления 3.624.049

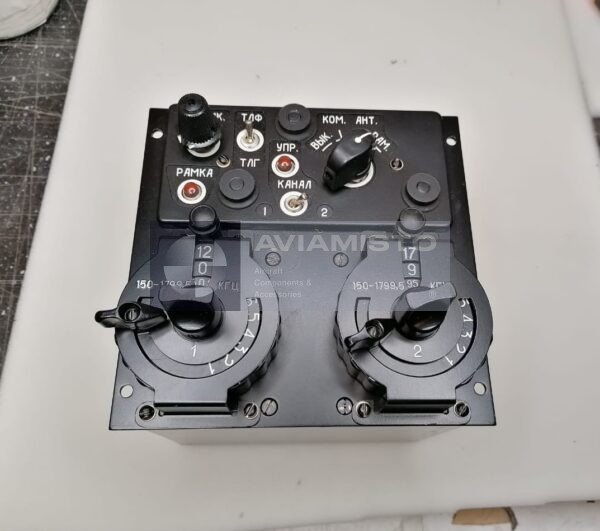

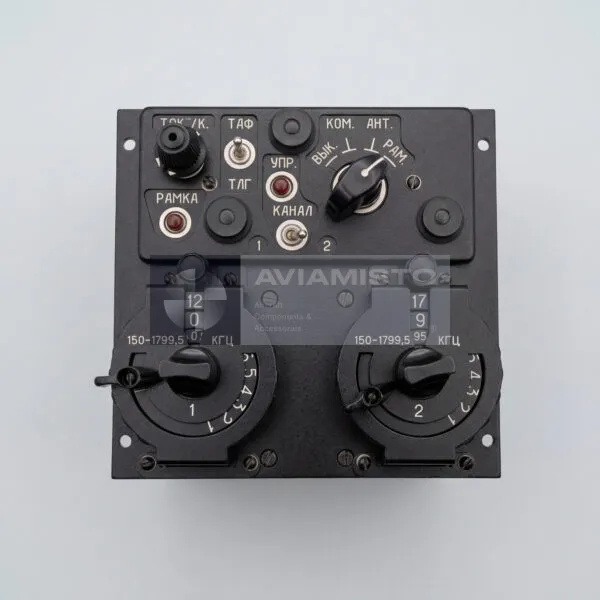

Пульт 3.624.049 обеспечивает доступ к основным режимам работы системы АРК-15М, включая режим «Компас» и режим приема «Антенна». Через пульт экипаж может выбирать каналы, настраивать частоту, контролировать принимаемый аудиосигнал и использовать функцию управления антенной рамкой для проверки системы. Эти органы управления помогают проверять качество приема и использовать радиокомпас при маршрутной навигации, слежении за радиостанцией и заходах по приборам. Для надежной работы важны исправность переключателей, подсветки и электрических соединений.
Установка 3.624.049 в кабине воздушного судна
Пульт 3.624.049 устанавливается на приборной панели кабины или на центральном пульте управления, в зависимости от типа воздушного судна и компоновки авионики. Место установки должно обеспечивать удобное считывание частоты и доступ к переключателям во время полета. Пульт имеет подсвечиваемые частотные барабаны и органы управления для работы в условиях слабого освещения кабины. При обслуживании обычно проверяют состояние лицевой панели, ход переключателей, подсветку, разъемы, крепление и взаимодействие с приемником и другими блоками АРК-15М.
Применение пульта 3.624.049 на самолетах и вертолетах
Пульт управления 3.624.049 применяется на самолетах и вертолетах, оснащенных автоматическим радиокомпасом АРК-15М. Типовая применяемость включает вертолеты Ми-8 и Ми-24, а также самолеты Ту-134, Ту-154, Ил-76 и Як-52, в зависимости от установленной радионавигационной конфигурации. Поскольку воздушные суда могут отличаться по модификации, компоновке кабины, электропроводке и составу авионики, применяемость нужно подтверждать по перечню оборудования, электрической документации и документации АРК-15М до поставки или установки.
Идентификация и заказ 3.624.049
Пульт может встречаться под обозначениями 3.624.049 и 3.624.049-02. Эти обозначения относятся к одному типу пульта управления системы АРК-15М, но точное исполнение и установочную конфигурацию нужно проверять перед заказом. Для точной поставки желательно указать тип воздушного судна, установленную версию АРК-15М, требуемое состояние, исполнение пульта, конфигурацию разъемов и требования к документам. Если запрос связан с восстановлением полного комплекта радиокомпаса, также стоит проверить совместимость приемника, антенного блока и согласующего устройства.
Технические характеристики
- Тип изделия
- Пульт управления автоматическим радиокомпасом
- Обозначение
- 3.624.049
- Альтернативные обозначения
- 3.624.049-02, пульт управления АРК-15М
- Функция
- Дистанционное управление и настройка частоты радиокомпаса АРК-15М
- Применение / Где используется
- Бортовая радионавигационная система АРК-15М
Все характеристикиСвернуть характеристики
- Система / Место установки
- Приборная панель кабины или центральный пульт управления
- Совместимые ВС / техника
- Ми-8, Ми-24, Ту-134, Ту-154, Ил-76, Як-52 и другие ВС с системой АРК-15М согласно документации
- Связанная система
- Автоматический радиокомпас АРК-15М
- Режимы работы
- Режим «Компас», режим приема «Антенна»
- Диапазон частот
- 150–1799.5 кГц
- Шаг перестройки частоты
- 0.5 кГц
- Точность установки частоты
- ±100 Гц
- Питание постоянным током
- 27 В, потребление до 2 А
- Питание переменным током
- 36 В, 400 Гц, потребление до 1 А
- Функции управления
- Выбор каналов, настройка частоты, аудиоконтроль, управление антенной рамкой
- Особенности панели
- Подсвечиваемые частотные барабаны и переключатели кабины
- Установка
- Приборная панель кабины или центральный пульт управления
- Ориентировочная масса
- 2.5–3 кг
- Компоненты системы
- Работает с приемником АРК-15М, антенным блоком, согласующим устройством и индикаторами кабины
- Документация
- Паспорт изделия, документация системы АРК-15М, документация ТО ВС и электрические записи при наличии
