2.003.013 АРК-15М
Receiver
Описание

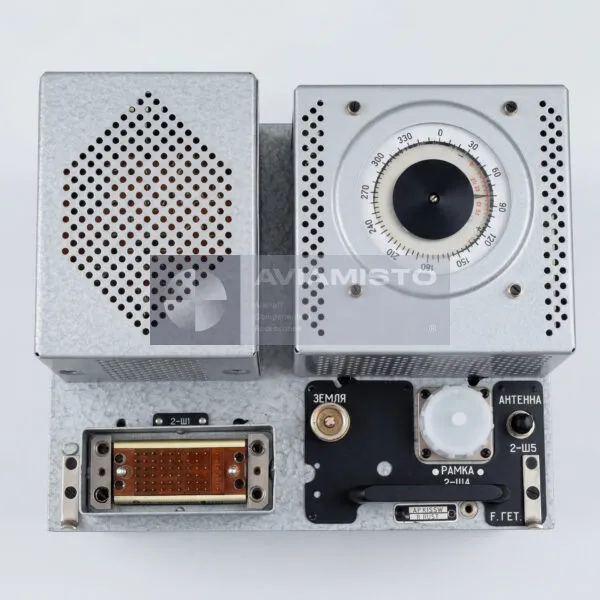

Приемный блок 2.003.013 в системе АРК-15М
2.003.013 — приемный блок, применяемый как основной электронный компонент автоматического радиокомпаса АРК-15М. Блок предназначен для приема, усиления и обработки радиосигналов от наземных передатчиков в составе бортовой навигационной системы. Он поддерживает функции радиопеленгации и радиоприема. Самостоятельным навигационным прибором блок не является; он работает совместно с антенными устройствами, пультами управления, согласующими блоками и индикаторами, которые образуют полную систему радиокомпаса АРК-15М.
Полное описаниеСвернуть описание
Прием радиосигналов через 2.003.013
Приемник 2.003.013 обрабатывает сигналы от рамочной и ненаправленной антенн. Эти сигналы преобразуются в электрическую информацию, пригодную для радиопеленгации и формирования навигационных данных внутри системы радиокомпаса. В режиме компаса система определяет курсовой угол радиостанции и помогает выполнять навигацию по относительному пеленгу. В режиме антенны система может использоваться для радиоприема. Стабильная работа приемника зависит от состояния антенн, правильной установки частоты, питания, согласующего оборудования, индикаторов и пульта управления.
2.003.013 в бортовой радионавигации
Блок 2.003.013 входит в состав авиационного автоматического радиокомпаса, используемого для навигации по наземным радиомаякам и передатчикам. Приемник работает в низко- и среднечастотном диапазоне, применяемом для навигации по ненаправленным радиомаякам. Он обеспечивает определение пеленга и прием сигналов в составе АРК-15М. Поскольку качество работы радиокомпаса зависит не только от приемника, но и от всей установки на борту, при поиске неисправностей проверяют антенный блок, согласующий блок, кабельные линии, пульт управления, индикаторы, питание и состояние заземления самолета.
Применение 2.003.013 на воздушных судах
Блок 2.003.013 применяется на самолетах и вертолетах, оснащенных автоматическим радиокомпасом АРК-15М. По применяемости указываются вертолеты Ми-8, самолеты Ту-134, Ту-154, Ил-76, МиГ-23, Су-24 и другие типы воздушных судов, в зависимости от установленной авионики и документации. Поскольку радионавигационное оборудование может отличаться по модификации борта, истории ремонта и модернизации, применяемость нужно подтверждать по перечню оборудования, электрической документации и руководству по техническому обслуживанию.
Интеграция 2.003.013 с компонентами АРК-15М
Приемник 2.003.013 работает с другими компонентами системы АРК-15М, включая антенный блок 2.090.020, пульт управления 3.624.049 и согласующий блок 2.240.000. Эти элементы обеспечивают прием радиосигналов, выбор режима работы, установку частоты и передачу информации о пеленге на индикаторы в кабине. Приемник построен по транзисторной модульной схеме с применением интегральных микросхем. Такая конструкция поддерживает блочное обслуживание и позволяет проверять изделие в составе всей системы радиокомпаса при работах по авионике.
Идентификация и заказ 2.003.013
Перед заказом 2.003.013 желательно подтвердить тип воздушного судна, установленную версию радиокомпаса, требуемое состояние и комплект документов. Блок может требоваться для эксплуатационной замены, ремонтного фонда авионики или восстановления системы АРК-15М. Для точной поставки стоит указать полное обозначение, название системы, совместимый тип ВС, наличие паспорта, записи проверки и потребность в связанных компонентах АРК-15М. Поскольку работа приемника зависит от настройки и интеграции в систему, документы исправности важны для приемки.
Технические характеристики
- Тип изделия
- Приемный блок радиокомпаса
- Обозначение
- 2.003.013
- Альтернативные обозначения
- Приемник 2.003.013, блок приемника АРК-15М
- Функция
- Прием, усиление и обработка радиосигналов
- Применение / Где используется
- Бортовой автоматический радиокомпас АРК-15М
Все характеристикиСвернуть характеристики
- Система / Место установки
- Бортовая радионавигационная система / отсек радиоэлектронного оборудования
- Совместимые ВС / техника
- Ми-8, Ту-134, Ту-154, Ил-76, МиГ-23, Су-24 и другие ВС с системой АРК-15М
- Связанная система
- Автоматический радиокомпас АРК-15М
- Режимы работы
- Компас / Антенна
- Диапазон частот
- 150–1799.5 кГц
- Шаг перестройки частоты
- 500 Гц
- Точность установки частоты
- ±100 Гц
- Время перестройки
- Не более 4 с
- Точность определения КУР
- ±2°
- Чувствительность в режиме антенны
- 5–9 мкВ
- Чувствительность по полю
- Не менее 25 мкВ/м
- Скорость отработки пеленга
- 30°/с
- Питание постоянным током
- 27 В, до 54 Вт
- Питание переменным током
- 36 В, 400 Гц, до 36 ВА
- Время прогрева
- До 2 минут
- Конструкция
- Транзисторная модульная схема с применением интегральных микросхем
- Компоненты системы
- Антенный блок 2.090.020; пульт управления 3.624.049; согласующий блок 2.240.000
- Документация
- Паспорт изделия, документация системы АРК-15М, документация ТО ВС и записи проверки при наличии
