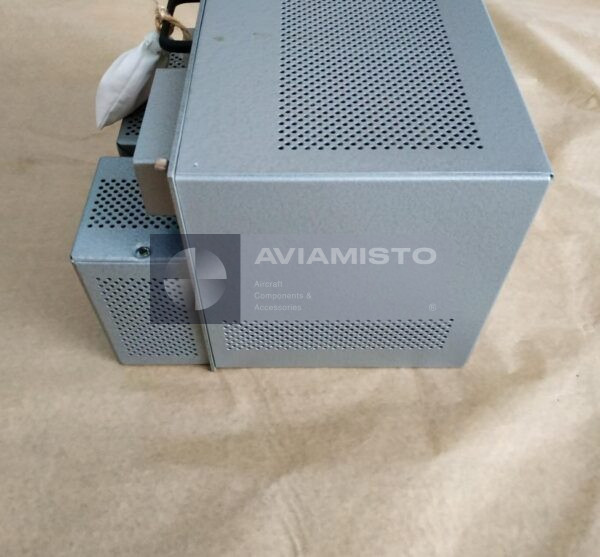

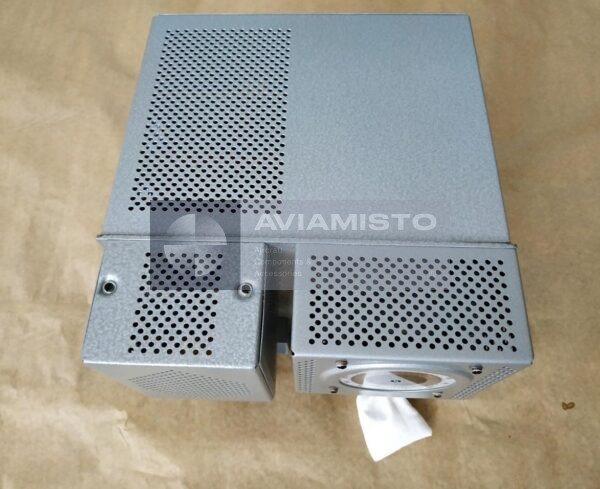

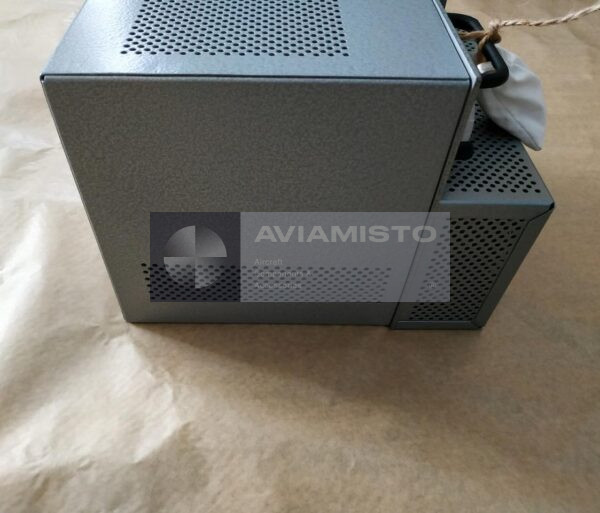

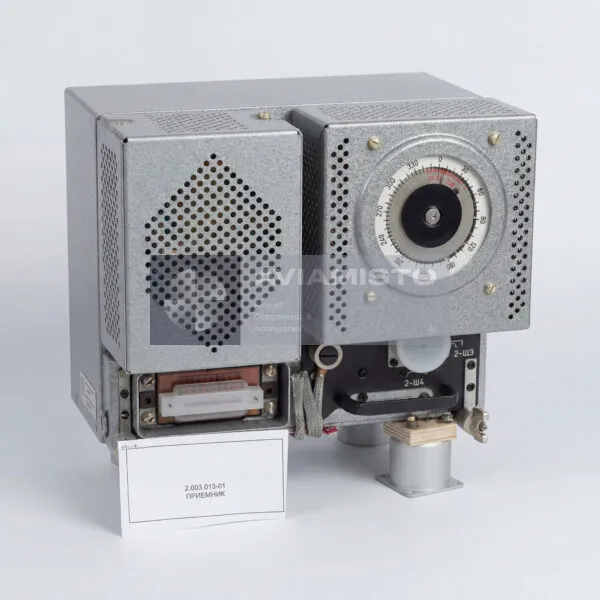

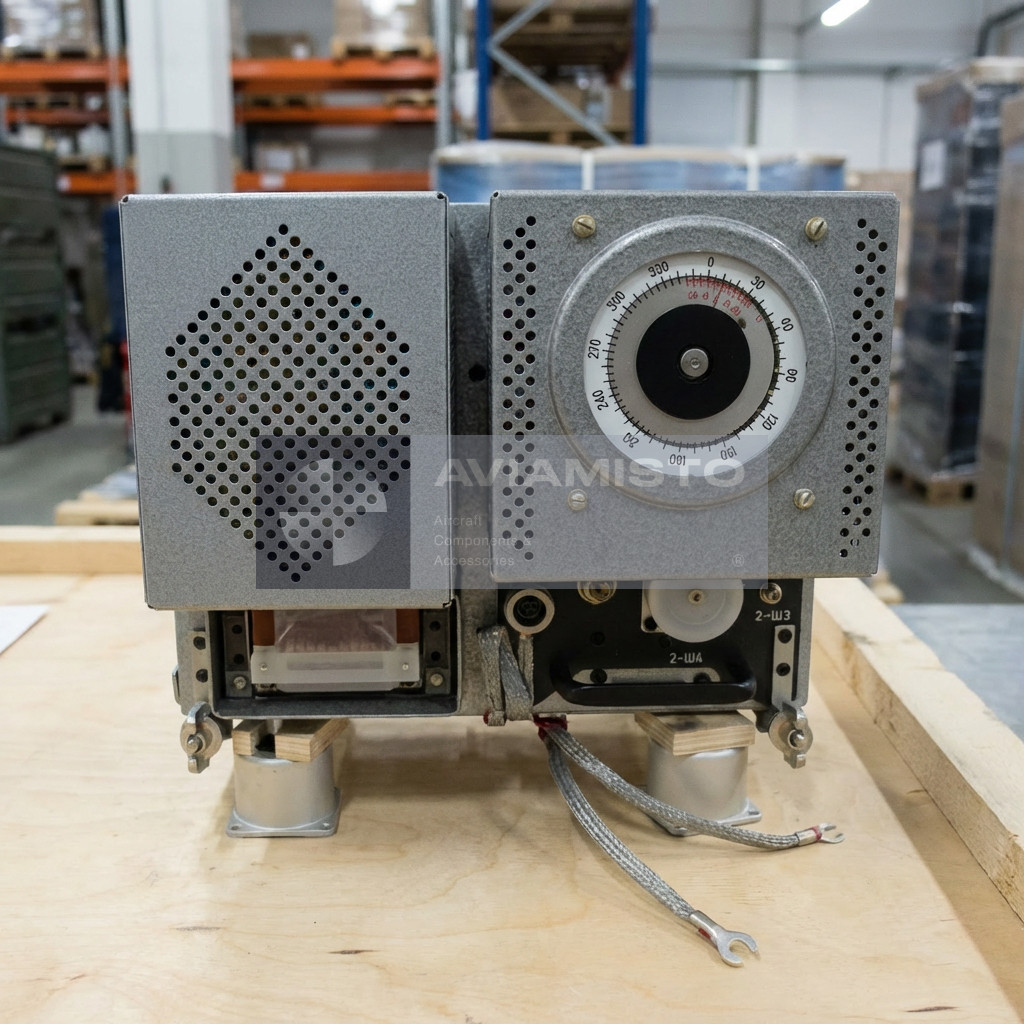

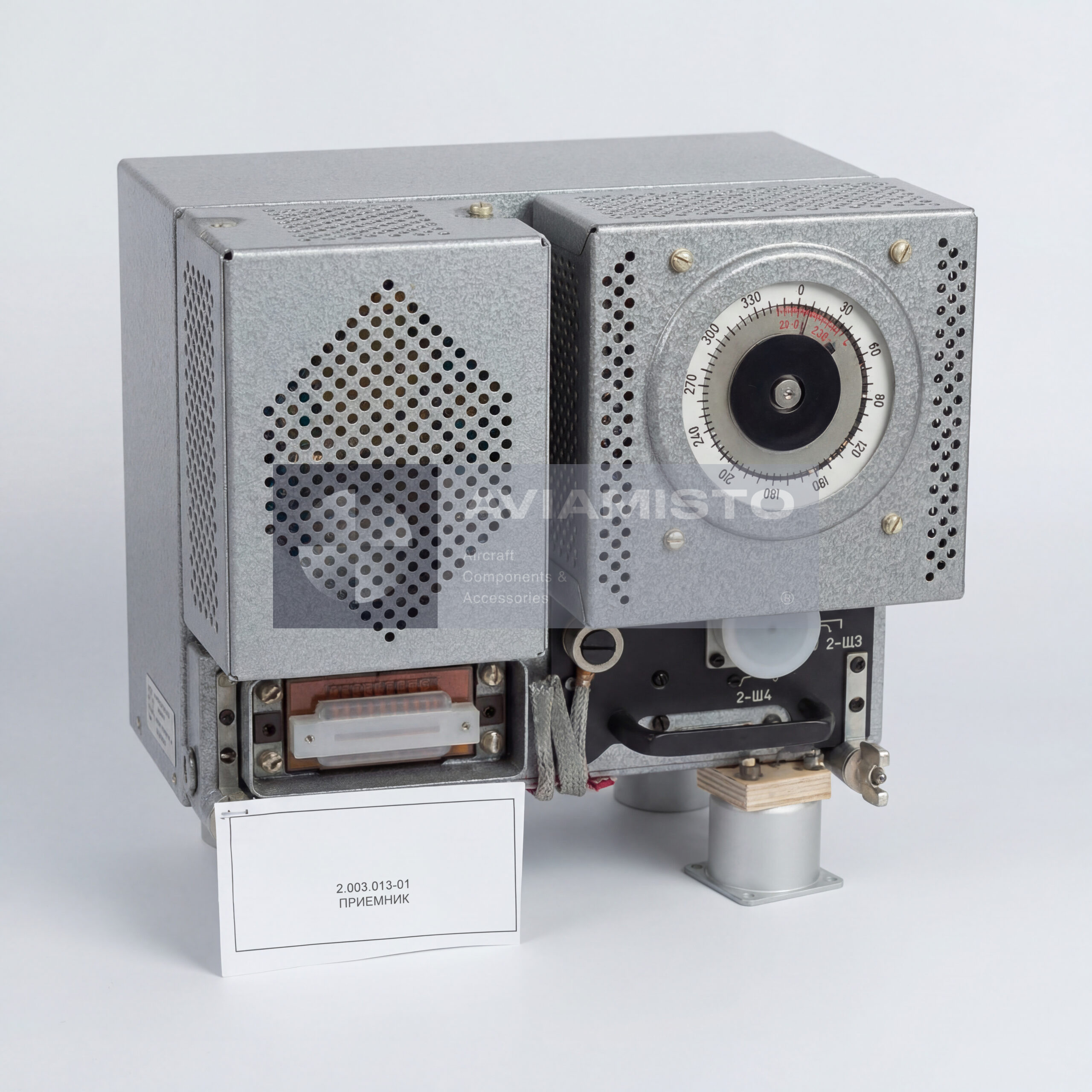

2.003.013-01 АРК-15М
Приемник
Описание
Приемный блок 2.003.013-01 в системе АРК-15М
2.003.013-01 — приемный блок, применяемый как один из основных электронных элементов автоматического радиокомпаса АРК-15М. Блок предназначен для приема, усиления и обработки радиосигналов наземных передатчиков. Он преобразует принятые сигналы в информацию, используемую для определения курсового угла радиостанции и передачи навигационных данных на бортовые индикаторы. Исполнение -01 означает, что приемник поставляется в сборе с рамой, то есть «на раме», что важно для заказа, установки и замены.
Полное описаниеСвернуть описание
Обработка сигналов через 2.003.013-01
Приемник 2.003.013-01 обрабатывает сигналы от рамочной и ненаправленной антенн. Эти антенные сигналы преобразуются в электрические сигналы, пригодные для пеленгации в составе системы АРК-15М. В режиме «Компас» система определяет курсовой угол радиостанции и поддерживает навигацию по радиомаяку. В режиме «Антенна» система работает на прием. Стабильность работы приемника зависит от состояния антенного блока, согласующего устройства, пульта управления, бортовой проводки, питания и связанных индикаторов кабины.
2.003.013-01 как приемник на раме
Исполнение 2.003.013-01 отличается от базового обозначения 2.003.013 конфигурацией поставки. Индекс -01 означает, что приемник поставляется в сборе с рамой или установленным на раме. Эту особенность желательно указывать в техническом запросе, потому что она может влиять на готовность к монтажу, посадочную конфигурацию и объем замены. При заказе запасного блока нужно уточнять, требуется только приемный блок или приемник на раме в соответствии с комплектацией аппаратуры АРК-15М.
Применение 2.003.013-01 на воздушных судах
Блок 2.003.013-01 применяется в навигационных системах самолетов и вертолетов, оснащенных автоматическим радиокомпасом АРК-15М. По применяемости могут указываться вертолеты Ми-8, самолеты Ту-134, Ту-154, Ил-76, МиГ-23, Су-24 и другие типы воздушных судов, в зависимости от установленной авионики и документации. Поскольку состав радионавигационного оборудования может отличаться по модификации борта, истории ремонта и модернизации, применяемость нужно подтверждать по перечню оборудования, электрической документации и руководству по техническому обслуживанию.
Интеграция 2.003.013-01 с компонентами АРК-15М
Блок 2.003.013-01 работает в составе системы АРК-15М совместно с антенным блоком 2.090.020, пультом управления 3.624.049 и согласующим устройством 2.240.000. Эти элементы обеспечивают прием антенных сигналов, выбор рабочей частоты, управление режимами и выдачу пеленга на индикацию в кабине. Приемник построен по транзисторной модульной схеме с применением интегральных микросхем. Такая блочная конструкция удобна для обслуживания и позволяет проверять приемник в составе полной установки радиокомпаса.
Идентификация и заказ 2.003.013-01
Перед заказом 2.003.013-01 желательно подтвердить тип воздушного судна, конфигурацию АРК-15М, требуемое состояние и комплект документов. Особенно важно указать именно исполнение 2.003.013-01, так как оно обозначает приемник в сборе с рамой. Блок может требоваться для эксплуатационной замены, ремонтного фонда авионики или восстановления системы АРК-15М. Для приемки стоит заранее уточнить наличие паспорта, записи проверки, комплектность рамы, состояние разъемов и необходимость поставки связанных компонентов АРК-15М.
Технические характеристики
- Тип изделия
- Приемный блок радиокомпаса на раме
- Обозначение
- 2.003.013-01
- Альтернативные обозначения
- Приемник 2.003.013-01, приемный блок АРК-15М на раме
- Базовое обозначение блока
- 2.003.013
- Исполнение
- Приемник в сборе с рамой / на раме
Все характеристикиСвернуть характеристики
- Функция
- Прием, усиление и обработка радиосигналов
- Применение / Где используется
- Бортовой автоматический радиокомпас АРК-15М
- Система / Место установки
- Бортовая радионавигационная система / отсек радиоэлектронного оборудования
- Совместимые ВС / техника
- Ми-8, Ту-134, Ту-154, Ил-76, МиГ-23, Су-24 и другие ВС с системой АРК-15М
- Связанная система
- Автоматический радиокомпас АРК-15М
- Режимы работы
- Компас / Антенна
- Диапазон частот
- 150–1799.5 кГц
- Шаг перестройки частоты
- 500 Гц
- Точность установки частоты
- ±100 Гц
- Время перестройки
- Не более 4 с
- Точность определения КУР
- ±2°
- Чувствительность в режиме антенны
- 5–9 мкВ
- Чувствительность по полю
- Не менее 25 мкВ/м
- Скорость отработки пеленга
- 30°/с
- Питание постоянным током
- 27 В, до 54 Вт
- Питание переменным током
- 36 В, 400 Гц, до 36 ВА
- Время прогрева
- До 2 минут
- Конструкция
- Транзисторная модульная схема с применением интегральных микросхем
- Компоненты системы
- Антенный блок 2.090.020; пульт управления 3.624.049; согласующее устройство 2.240.000
- Документация
- Паспорт изделия, документация системы АРК-15М, документация ТО ВС и записи проверки при наличии
