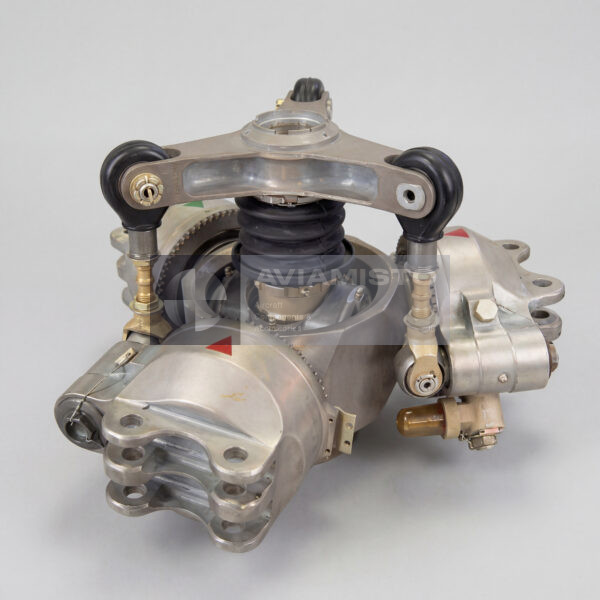

8-3904-000

Рулевой винт 8-3904-000 для вертолетов семейства Ми

8-3904-000 — рулевой винт в сборе, предназначенный для вертолетов семейства Ми-8 и родственных моделей серии Ми. Узел устанавливается на хвостовой балке и работает в составе системы рулевого винта. Его основная задача — компенсировать реактивный момент несущего винта и обеспечивать путевое управление вертолетом. В эксплуатации рулевой винт создает боковую тягу в зависимости от команды пилота и текущего режима полета. Поскольку узел работает во вращающейся аэродинамической системе и воспринимает значительные механические нагрузки, его состояние влияет на реакцию по курсу, уровень вибрации и работу всей хвостовой системы.

Путевое управление через сборку 8-3904-000

Рулевой винт 8-3904-000 изменяет величину и направление боковой тяги за счет управления шагом лопастей. Когда пилот дает команду педалями, система управления изменяет угол установки лопастей рулевого винта. Это позволяет вертолету компенсировать момент несущего винта, удерживать курс и выполнять управляемые развороты вокруг вертикальной оси. Рулевой винт должен работать предсказуемо на висении, взлете, наборе высоты, крейсерском полете, снижении и посадке. Неисправности втулки, лопастей, механизма изменения шага или монтажных интерфейсов могут привести к вибрации, ухудшению реакции управления или неправильной тяге.

8-3904-000 как трехлопастной реверсивный винт изменяемого шага

8-3904-000 выполнен как трехлопастной реверсивный рулевой винт изменяемого шага. Трехлопастная схема обеспечивает рабочую аэродинамическую поверхность для создания боковой тяги, а изменяемый шаг позволяет регулировать эту тягу во время работы. Реверсивная конструкция обеспечивает работу винта в требуемом диапазоне углов для системы путевого управления вертолета. Сборка должна сохранять правильную геометрию, балансировку и ход управления под действием аэродинамических и центробежных нагрузок. Поэтому перед установкой или приемкой важны осмотр комплекта лопастей, втулки, механизма изменения шага и формулярных записей.

Состав сборки 8-3904-000

Рулевой винт 8-3904-000 состоит из втулки рулевого винта 8-3901-000 и комплекта лопастей рулевого винта 8-3922-000. Втулка является основным силовым и управляющим элементом сборки. Она обеспечивает крепление лопастей и передачу управляющих усилий, необходимых для изменения шага. Лопасти создают аэродинамическую боковую тягу при вращении. Эти элементы нужно рассматривать как части одной работающей системы, а не как отдельные несвязанные запасные части. Совместимость втулки, лопастей, конфигурации борта и документации обязательно подтверждают, особенно при поставке под ремонт, обслуживание или замену.

Применение 8-3904-000 на Ми-8, Ми-14, Ми-17 и Ми-24

Рулевой винт 8-3904-000 применяется на вертолетах Ми-8, Ми-14, Ми-17, Ми-24 и родственных моделях, в зависимости от установленной системы рулевого винта и документации конкретного воздушного судна. Эти машины могут отличаться по модификации, серии выпуска, истории ремонта и статусу сервисных бюллетеней, поэтому применяемость нельзя подтверждать только по общему названию платформы. До поставки или установки нужно сверить обозначение сборки, номер втулки, номер лопастей и каталог деталей ВС. Это особенно важно, если поставляются отдельные компоненты, а не полный рулевой винт в сборе.

Производитель и формат поставки 8-3904-000

Рулевой винт 8-3904-000 изготавливается Московским машиностроительным заводом «Вперед» / ММЗ «Вперед». В зависимости от потребности изделие может поставляться как полный рулевой винт в сборе или как отдельные компоненты для капитального ремонта и технического обслуживания. Для точного заказа желательно указать тип вертолета, требуемую конфигурацию, состояние, наличие формуляра и эксплуатационной документации. Если поставляются отдельные детали, втулка и комплект лопастей должны быть согласованы по документации и разрешенной конфигурации. Формуляры и записи обслуживания важны, потому что рулевой винт является контролируемой вращающейся сборкой, связанной с управлением полетом.

Тип изделия: Рулевой винт в сборе
Обозначение: 8-3904-000
Альтернативные обозначения: 83904000, 8.3904.000
Функция: Компенсация реактивного момента несущего винта и путевое управление вертолетом
Применение / Где используется: Системы рулевого винта вертолетов
Система / Место установки: Система рулевого винта, хвостовая балка вертолета
Совместимые ВС / техника: Ми-8, Ми-14, Ми-17, Ми-24 и родственные модели
Конструкция винта: Трехлопастной реверсивный рулевой винт изменяемого шага
Диаметр винта: 3.908 м
Состав сборки: Втулка рулевого винта 8-3901-000 и лопасти рулевого винта 8-3922-000
Функция втулки: Крепление лопастей и передача управляющих усилий
Функция лопастей: Создание аэродинамической боковой тяги
Место установки: Хвостовая балка вертолета
Режим работы: Работа в составе системы рулевого винта и путевого управления вертолетом
Производитель: Московский машиностроительный завод «Вперед» / ММЗ «Вперед»
Формат поставки: Полный узел в сборе или отдельные компоненты
Состояние: Согласно условиям поставки
Документация: Формуляр изделия, эксплуатационная документация, каталог деталей ВС, документация по техническому обслуживанию
