РИ-65Б
Аппаратура речевых сообщений
Описание
РИ-65Б в системе речевого оповещения ВС
РИ-65Б — бортовая система речевого информирования и оповещения экипажа. Она предназначена для автоматической выдачи голосовых сообщений при аварийных ситуациях, опасных режимах и штатных командах, которые формируются бортовыми системами. Сообщения поступают в гарнитуры экипажа, а при соответствующей схеме подключения могут одновременно передаваться на вход бортовой радиостанции для информирования наземного командного пункта или служб управления.
Полное описаниеСвернуть описание
Автоматическое воспроизведение сообщений РИ-65Б
Основная задача РИ-65Б — принять командный сигнал от бортовой системы и воспроизвести нужное речевое сообщение. Сигналы могут поступать в виде напряжения постоянного тока или импульсных команд. После срабатывания система запускает цикл воспроизведения. Сообщения блока РИ-65-10 выдаются с повтором, что повышает вероятность правильного восприятия экипажем в шумной кабине. Для пилотов это удобнее, чем только лампа или звуковой сигнал: голос сразу указывает характер ситуации.
Оповещение экипажа и наземных служб через РИ-65Б
РИ-65Б передает речевые сообщения экипажу через бортовую аудиосистему и авиационные гарнитуры. Одновременно сигнал может подаваться на вход радиопередатчика, чтобы сообщение ушло в эфир. Такая схема позволяет уведомить не только экипаж, но и наземные службы о критической ситуации на борту. Система рассчитана на высокую разборчивость речи даже при сильном авиационном шуме, что особенно важно для вертолетов, транспортных самолетов и техники с высоким уровнем фонового шума.

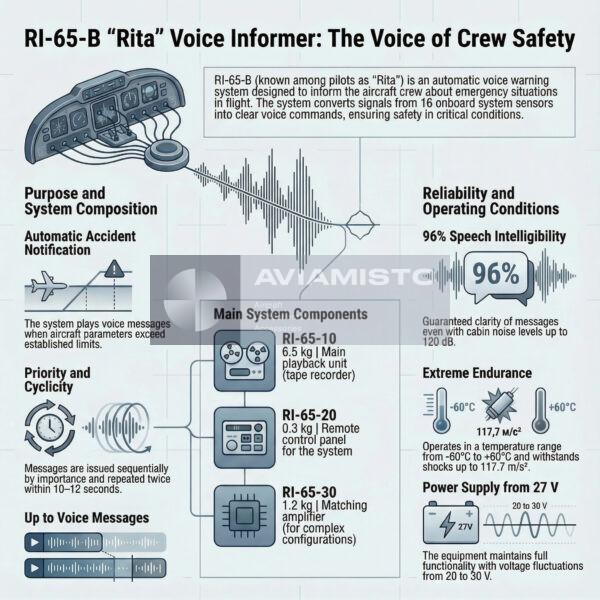

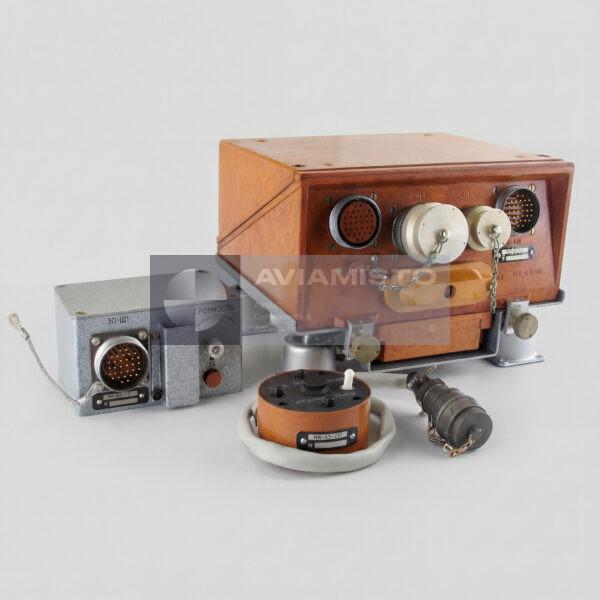

Состав комплекта РИ-65Б
РИ-65Б — это комплексная система, состоящая из нескольких блоков. РИ-65-10 является блоком речевых сообщений и отвечает за их воспроизведение. РИ-65-20 выполняет функции пульта дистанционного управления. РИ-65-30 работает как согласующий усилитель и обеспечивает выдачу сигнала на связанную аппаратуру связи и аудиотракт. При заказе важно уточнять, нужен полный комплект РИ-65Б или отдельный блок, потому что каждый элемент имеет свое назначение, массу, корпус и параметры подключения.
Качество речи и аудиотракт РИ-65Б
Система РИ-65Б рассчитана на уверенное восприятие речи в условиях высокого шума. Она обеспечивает заданную разборчивость сообщений при интенсивном акустическом фоне, а частотный диапазон аудиотракта соответствует передаче голосовой информации. Согласующий усилитель имеет высокоомные и низкоомные выходы, что позволяет подключать его к разным цепям бортовой связи. При проверке смотрят воспроизведение сообщений, уровень выхода, коэффициент искажений, усиление, частотную характеристику и связь с СПУ или радиостанцией.
РИ-65Б в архитектуре аварийной сигнализации
РИ-65Б работает в составе бортовой системы аварийного и предупреждающего оповещения. Он получает сигналы от датчиков, реле, блоков контроля и других систем, после чего выдает соответствующее речевое сообщение. В отдельных конфигурациях оборудование может применяться вместе с более современными системами речевого предупреждения, например Алмаз-УП. При замене важно учитывать не только питание и разъемы, но и словарь сообщений, назначение командных линий и логику конкретного воздушного судна.
Условия эксплуатации системы РИ-65Б
РИ-65Б рассчитана на тяжелые авиационные условия: низкие и высокие температуры, вибрации, ударные и линейные нагрузки, повышенную влажность, иней и росу. Аппаратура речевого оповещения должна сохранять работоспособность именно в нештатных режимах, когда экипажу особенно нужна четкая информация. При обслуживании проверяют корпуса блоков, разъемы, состояние изоляции, работу усилителя, пульта, воспроизведение сообщений и признаки влаги, коррозии или длительного хранения.
Поставка и проверка системы РИ-65Б
При заказе нужно указывать полное обозначение РИ-65Б и требуемый состав поставки. Нужно заранее уточнить, требуется полный комплект с блоками РИ-65-10, РИ-65-20 и РИ-65-30 или отдельный блок из системы. Перед установкой проверяют маркировку, состояние корпусов, разъемы, питание, потребление, воспроизведение сообщений, выход усилителя и совместимость с аудиосистемой и цепями сигнализации конкретного борта. Для авиационного применения желательно наличие паспорта и эксплуатационной документации.
Технические характеристики
- Тип изделия
- Бортовая авиационная система речевого оповещения
- Модель
- РИ-65Б
- Альтернативные обозначения
- RI-65B, RI 65 B, RI65B, RI-65-B
- Назначение
- Речевое предупреждение экипажа и наземных операторов об аварийных и опасных режимах
- Применение / Где используется
- Самолеты и вертолеты, оснащенные аппаратурой речевого оповещения
Все характеристикиСвернуть характеристики
- Системы
- Бортовые системы речевого информирования и аварийной сигнализации
- Состав системы
- Блок речевых сообщений РИ-65-10, пульт управления РИ-65-20, согласующий усилитель РИ-65-30
- Функции
- Автоматическое воспроизведение речевых сообщений, оповещение экипажа, передача сообщения на землю через радиолинию
- Типы командных сигналов
- Команды постоянного тока и импульсные сигналы от бортовых систем предупреждения
- Длительность цикла воспроизведения
- 10–12 с, с двукратным воспроизведением сообщений РИ-65-10
- Динамический диапазон
- Не менее 35 дБ
- Разборчивость речи
- Не менее 96% при уровне авиационного шума до 120 дБ
- Неравномерность АЧХ
- Не более 6 дБ в диапазоне 300–3400 Гц
- Коэффициент гармоник
- Не более 10% при 1 кГц и выходе 120 В
- Диапазон усиления
- 0,7 до 1,5
- Линейное отклонение амплитуды
- Не более 2 дБ до выходного напряжения 120 В
- Выходы усилителя
- Высокоомный и низкоомный
- Уровень помех в цепи питания
- 1–0,2 мВ в диапазоне 0,15–150 МГц
- Выходная мощность РИ-65-10
- 35 Вт; до 40 Вт при климатических испытаниях
- Потребляемая мощность РИ-65-30
- 10 Вт в нормальном режиме; 16 Вт в аварийном режиме
- Напряжение питания
- 24,3–29,7 В постоянного тока
- Рабочий диапазон напряжения
- 20–30 В постоянного тока
- Материалы корпусов
- РИ-65-10 — пластик; РИ-65-20 — пластик; РИ-65-30 — алюминий
- Габаритные размеры
- РИ-65-10 — 160 × 228 × 228 мм; РИ-65-20 — 70 × 70 × 50 мм; РИ-65-30 — 71 × 108 × 120 мм
- Масса
- РИ-65-10 — не более 6,5 кг; РИ-65-20 — не более 0,3 кг; РИ-65-30 — не более 1,2 кг
- Диапазон рабочих температур
- −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Атмосферное давление
- 665–106 000 Па
- Вибрационные нагрузки
- 5–300 Гц, до 60 м/с²
- Линейные нагрузки
- До 10 м/с²
- Ударные нагрузки
- До 12 м/с²
- Климатические воздействия
- Иней и роса
- Документация
- Паспорт изделия и эксплуатационная документация по запросу
- Тип воздушного судна
- Семейство Ми-8 / Ми-17
