БСПИ-4-2 серия 2

БСПИ-4-2 серия 2 в системе БУР-1-2

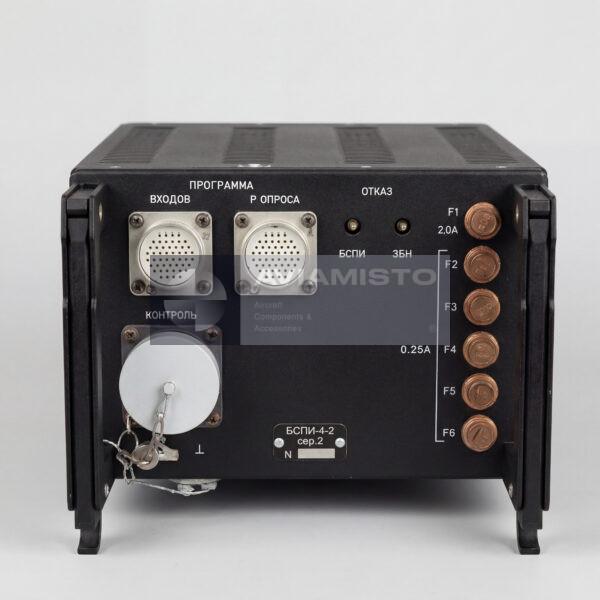

БСПИ-4-2 серия 2 — авиационный блок сбора и обработки полетной информации, который входит в состав бортового устройства регистрации БУР-1-2 серии 2. Он принимает сигналы от датчиков и бортовых систем, преобразует их и формирует данные параметров полета для последующей записи. В системе регистрации этот блок стоит между источниками сигналов на борту и накопителем информации. Сам по себе он не является защищенным накопителем, но без него система не сможет корректно собрать и подготовить параметры к записи.

Сбор параметров полета блоком БСПИ-4-2 серия 2

Основная задача БСПИ-4-2 серия 2 — принимать информацию от разных бортовых источников. Это могут быть датчики, цепи управления, выключатели, системы воздушного судна и линии разовых команд. Блок обрабатывает входные сигналы и формирует структурированную информацию для системы БУР-1-2. Такие данные используются для контроля эксплуатации, анализа полета, технического обслуживания и разбора нештатных ситуаций.

Обработка аналоговых сигналов в БСПИ-4-2 серия 2

БСПИ-4-2 серия 2 работает с разными типами аналоговых сигналов. В составе каналов могут использоваться сигналы постоянного тока, переменного тока 400 Гц, низкочастотные сигналы переменного тока и прямоугольные импульсные сигналы. Для разных групп задается своя точность преобразования. На практике точность зависит не только от самого блока, но и от состояния датчика, проводки, разъемов, заземления, кодировки и правильной настройки под конкретный борт.

Регистрация разовых команд через БСПИ-4-2 серия 2

Кроме плавно изменяющихся параметров, БСПИ-4-2 серия 2 регистрирует разовые команды. Это важно, потому что многие события на борту выглядят не как измерение, а как факт включения или отключения цепи. Например, команда от системы, положение выключателя, появление сигнала, переход агрегата в другой режим или срабатывание определенной логики. Блок различает наличие и отсутствие команды по уровню напряжения и передает это состояние в систему записи.

Каналы приема БСПИ-4-2 серия 2

Блок поддерживает до 25 аналоговых входных каналов и до 48 входов разовых команд. В аналоговой части могут быть каналы для двухпроводных, трехпроводных и потенциометрических датчиков, а также каналы частотных сигналов. Конкретное назначение каналов не является одинаковым для всех воздушных судов. Оно задается схемой подключения, документацией БУР-1-2 серии 2 и кодовыми устройствами, установленными под конкретный тип и борт.

Установка БСПИ-4-2 серия 2 на воздушном судне

БСПИ-4-2 серия 2 устанавливается в зоне радио- или электрооборудования воздушного судна, обычно на амортизированной раме, например Ра-37К, если это предусмотрено компоновкой. Такая установка снижает воздействие вибрации на аппаратуру. На передней панели могут находиться кодовые устройства УКО-1, которые привязывают алгоритмы регистрации к конкретному самолету или вертолету. Поэтому при замене нужно сверять не только название блока, но и серию системы, кодировку, раму, разъемы и применяемость.

БСПИ-4-2 серия 2 с накопителями и аппаратурой БУР

БСПИ-4-2 серия 2 работает вместе с другими элементами системы БУР-1-2. В некоторых комплектациях блок может взаимодействовать с эксплуатационным накопителем ТБН-К-4 для расширения объема регистрируемой информации. БСПИ собирает и преобразует данные, а накопитель записывает подготовленный поток. Если запись отсутствует или параметры выглядят неправильно, причина может быть не только в БСПИ. Проверять нужно датчики, кабельную сеть, кодовые устройства, накопитель, питание и пульт управления системы.

Поставка и проверка БСПИ-4-2 серия 2

При заказе нужно указывать полное обозначение БСПИ-4-2 серия 2. Желательно сразу уточнить тип воздушного судна, систему регистрации, состояние изделия и требуемые документы. Перед установкой проверяют корпус, маркировку, разъемы, кодовые устройства, совместимость с рамой, потребляемую мощность и время готовности. Для авиационного применения желательно наличие паспорта, документов приемки, стендовой проверки или официальной технической документации.

Тип изделия: Авиационный блок сбора и обработки полетной информации
Обозначение: БСПИ-4-2 серия 2
Альтернативное обозначение: BSPI-4-2 Series 2
Функция: Сбор, преобразование и обработка сигналов параметров полета
Применение / Где используется: Бортовые системы регистрации полетной информации
Система / Место установки: БУР-1-2 серия 2
Часть системы / Входит в комплект: БУР-1-2 серия 2
Совместимые ВС / Оборудование: Самолеты и вертолеты с системой БУР-1-2 серия 2, включая Ми-26 и Ми-8 в зависимости от комплектации
Количество аналоговых входных каналов: 25
Количество входов разовых команд: 48
Общее количество измерений в секунду: 64
Типы аналоговых каналов: Двухпроводные, трехпроводные, потенциометрические и частотные каналы в зависимости от конфигурации
Точность преобразования аналоговых сигналов постоянного тока: ±1,0%
Точность преобразования аналоговых сигналов переменного тока 400 Гц: ±1,0%
Точность преобразования низкочастотных сигналов переменного тока ≤22,9 В: ±0,4%
Точность преобразования прямоугольных сигналов 2,6–4,5 В: ±0,4%
Уровень сигнала разовой команды, наличие: 2,6 до 33 В постоянного тока
Уровень сигнала разовой команды, отсутствие: 0 до 0,45 В постоянного тока
Рабочее напряжение: 18 до 33 В постоянного тока
Номинальное питание бортовой сети: 27 В постоянного тока
Потребляемая мощность: Не более 15 Вт
Время готовности: Не более 2 мин
Время непрерывной работы: 15 ч
Крепление: Амортизированная рама, включая Ра-37К в зависимости от установки
Кодировка под конкретный борт: Кодовые устройства УКО-1 в зависимости от комплектации
Связанное оборудование: Компоненты системы БУР-1-2 серия 2; эксплуатационный накопитель ТБН-К-4 в зависимости от комплектации
Масса: 3,1 ±0,2 кг
Комплект поставки: Блок БСПИ-4-2 серия 2, паспорт
Техническая документация: Паспорт БСПИ-4-2 серия 2, 6Л3.038.010-01 ПС
