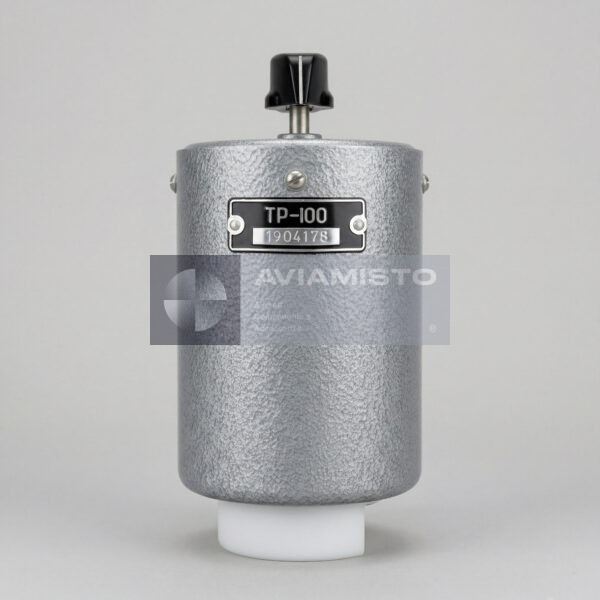

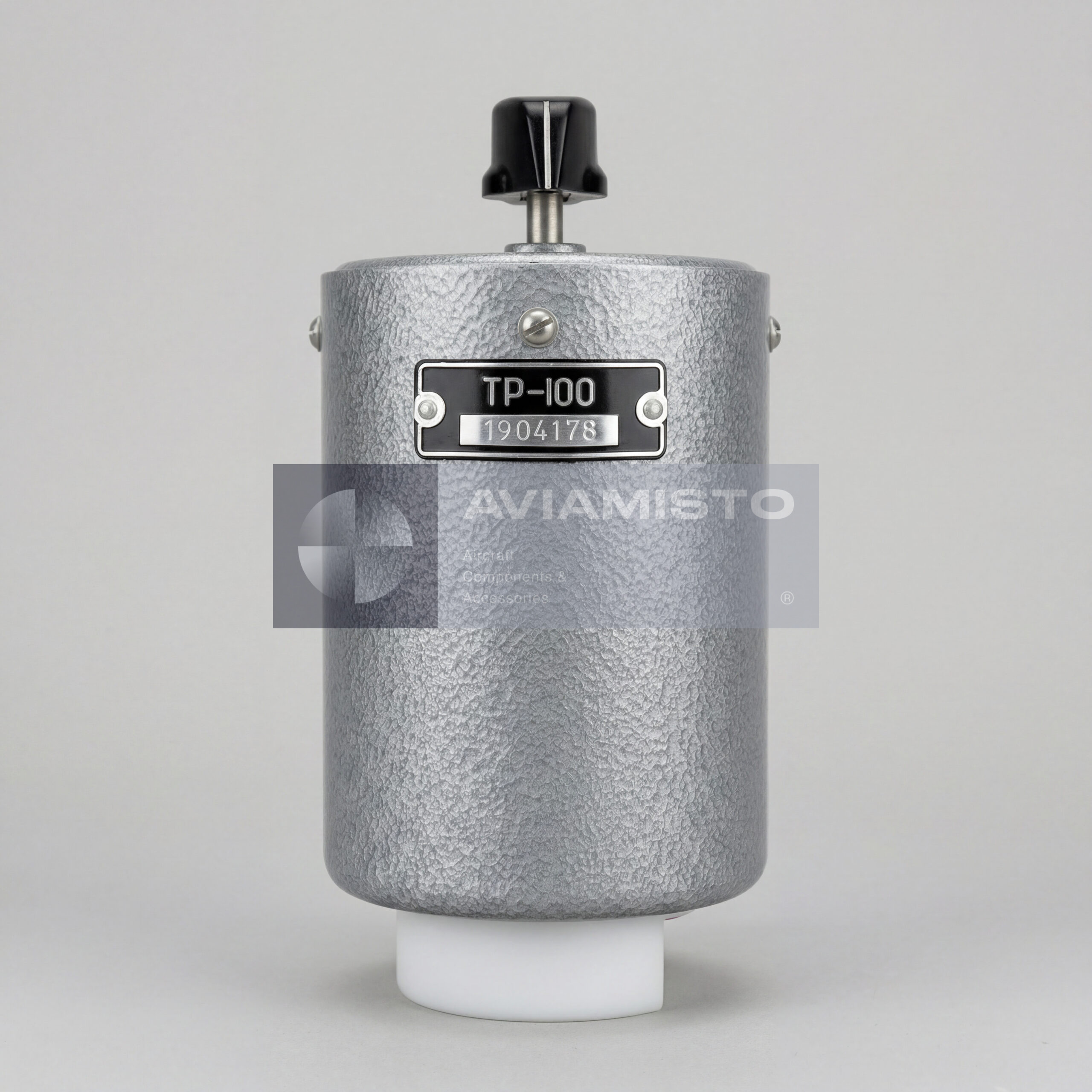

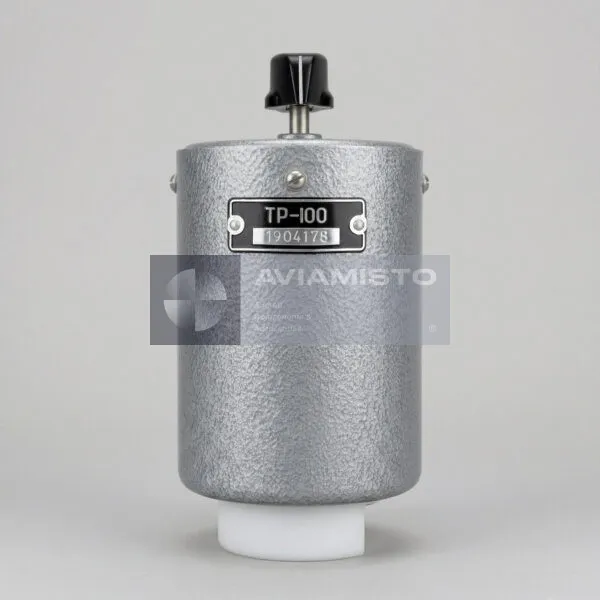

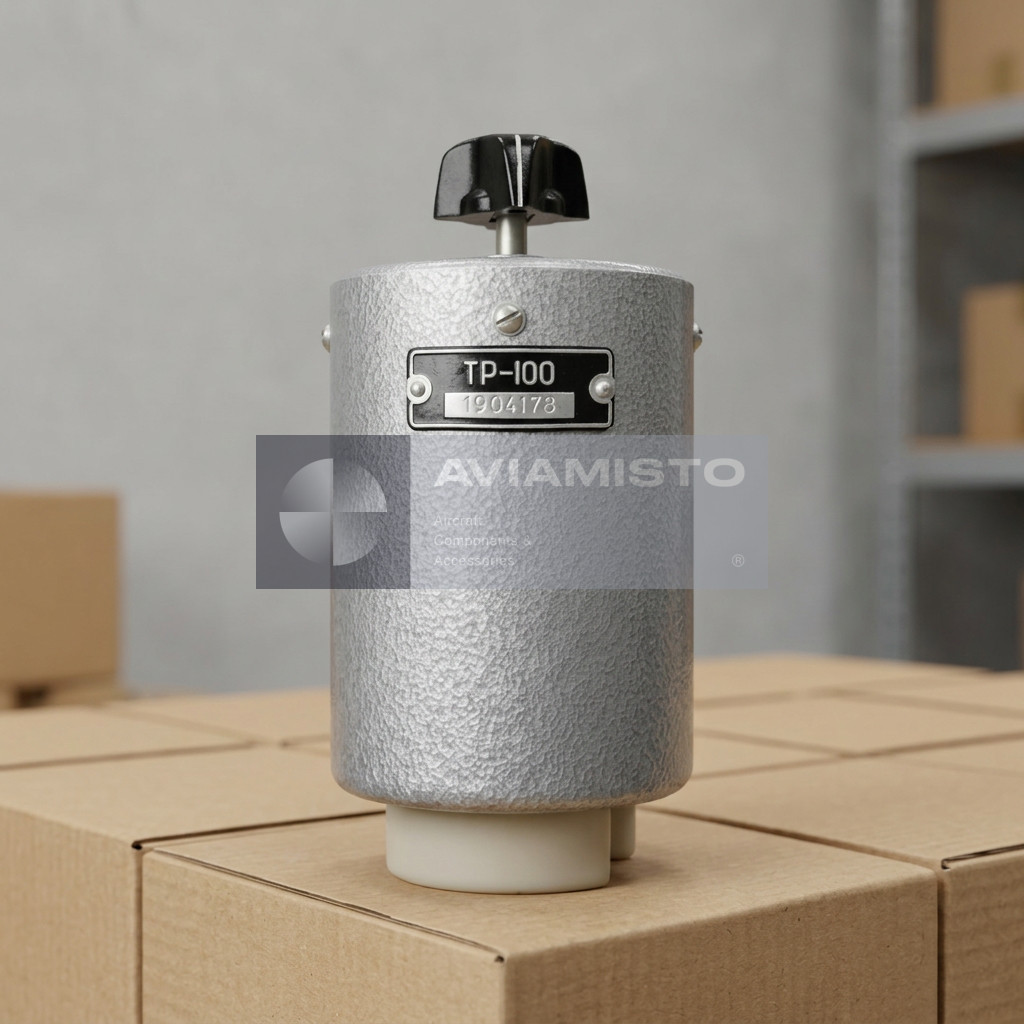

ТР-100

ТР-100 в бортовой сети переменного тока

ТР-100 — авиационный регулируемый трансформатор, предназначенный для ступенчатого изменения напряжения в бортовых сетях переменного тока. Он работает от сети 115 В частотой 400 Гц и выдает несколько фиксированных низковольтных значений на выходе. Такой трансформатор применяется там, где подключенному оборудованию нужно не просто питание, а заданный уровень напряжения. В авиационной системе это небольшой, но важный элемент цепей регулирования, автоматики и питания отдельных потребителей.

Ступенчатая регулировка напряжения ТР-100

Главная задача ТР-100 — обеспечить дискретную регулировку выходного напряжения по заданным ступеням. Это позволяет подобрать нужный уровень питания для чувствительной аппаратуры, регуляторов или измерительных цепей. В отличие от обычного понижающего трансформатора с одним выходом, ТР-100 дает несколько вариантов напряжения. Поэтому при проверке важно убедиться не только в наличии выхода, но и в правильности каждой ступени, состоянии обмоток и соответствии схемы подключения конкретному борту.

ТР-100 в цепях регуляторов и автоматики

На воздушных судах ТР-100 может применяться в цепях регулирования напряжения, автоматики и управления бортовой электросетью. Одно из типовых назначений — работа с угольными регуляторами тока, например типа РУГ-82, где требуется корректно подобранное напряжение для нормальной работы регулятора. Если трансформатор выдает неправильную ступень или имеет повреждение обмотки, связанная аппаратура может работать неточно, а отказ будет выглядеть как проблема регулятора или цепи управления.

Применение ТР-100 на авиационной технике

ТР-100 встречается в бортовом электрооборудовании самолетов и вертолетов советской и российской разработки. Основное применение связано с вертолетами семейства Ми-8 / Ми-17, где трансформатор используется в цепях регулирования и питания аппаратуры. Также он применяется на тяжелых вертолетах Ми-26 в системе распределения переменного тока 115 В / 400 Гц. В зависимости от комплектации ТР-100 может встречаться на самолетах Ан-24, Ан-26, Ан-30 и Ил-76 в цепях автоматики, сигнализации или регулирования.

Модификации ТР-100 и ТР-100/2

К семейству ТР-100 относятся связанные исполнения, включая ТР-100/2 и ТР-100Д. Модификация ТР-100/2 обычно указывается как вариант с двумя каналами или двумя секциями по 100 ВА. ТР-100Д может относиться к исполнению с дистанционным управлением. Эти варианты нельзя автоматически считать взаимозаменяемыми. При заказе нужно проверять точное обозначение, схему включения, требуемые выходные ступени, установочное место и применяемость по документации конкретного воздушного судна.

Конструкция и условия работы ТР-100

ТР-100 рассчитан на длительную работу в составе авиационной электросистемы. Питание 400 Гц позволяет сделать трансформатор компактным при достаточной мощности для бортовых цепей. Изделие должно выдерживать вибрации, перепады температуры и длительную эксплуатацию в отсеках электрооборудования. Перед установкой проверяют целостность обмоток, сопротивление изоляции, правильность выходных ступеней, состояние выводов или разъема, корпус и отсутствие следов перегрева.

Поставка и проверка ТР-100

При закупке трансформатор следует указывать полным обозначением ТР-100, а при необходимости — конкретную модификацию ТР-100/2 или ТР-100Д. Состояние может быть новым, с хранения, после ремонта или исправным после проверки. Для авиационного применения желательно наличие паспорта изделия, эксплуатационной документации, документов качества или протокола проверки. Перед установкой трансформатор нужно проверить под требуемыми ступенями напряжения и сверить подключение с электрической схемой борта.

Тип изделия: Авиационный регулируемый ступенчатый трансформатор
Обозначение: ТР-100
Латинское обозначение: TR-100
Функция: Ступенчатая регулировка напряжения переменного тока
Применение / Где используется: Бортовые системы электроснабжения, регулирования и автоматики ВС
Система / Место установки: Сеть переменного тока, цепи регулирования напряжения, автоматики и сигнализации в зависимости от схемы ВС
Номинальная мощность: 100 ВА
Напряжение питания: 115 В +5 / −7 В
Рабочая частота: 400 ±20 Гц
Ступени выходного напряжения: 0; 2,7; 3,0; 3,3; 3,5; 3,8; 4,1; 4,4; 5,0; 5,5 В ±10%
Ток нагрузки: Не более 16,7 А
Потребляемый ток: Не более 1,1 А
Режим работы: Длительный
Связанное оборудование: Угольные регуляторы тока типа РУГ-82 и другая совместимая аппаратура регулирования / управления в зависимости от схемы ВС
Совместимые ВС / Оборудование: Ми-8, Ми-17, Ми-26, Ан-24, Ан-26, Ан-30, Ил-76 и другие ВС в зависимости от комплектации электросистемы
Связанные модификации: ТР-100/2, двухканальное исполнение 100 ВА; ТР-100Д, исполнение с дистанционным управлением
Масса: Не более 1,1 кг
Содержание драгоценных металлов: Серебро около 2,21 г
Содержание цветных металлов: Алюминий около 0,12 кг; медь около 0,22 кг
Состояние: Новый / с хранения / после ремонта / исправный после проверки в зависимости от наличия
Проверка / Контроль: Проверка целостности обмоток, сопротивления изоляции, выходных ступеней напряжения, потребляемого тока, корпуса и выводов
Техническая документация: Паспорт изделия и эксплуатационная документация при наличии
