ТР-100/2

ТР-100/2 в бортовой электросистеме ВС

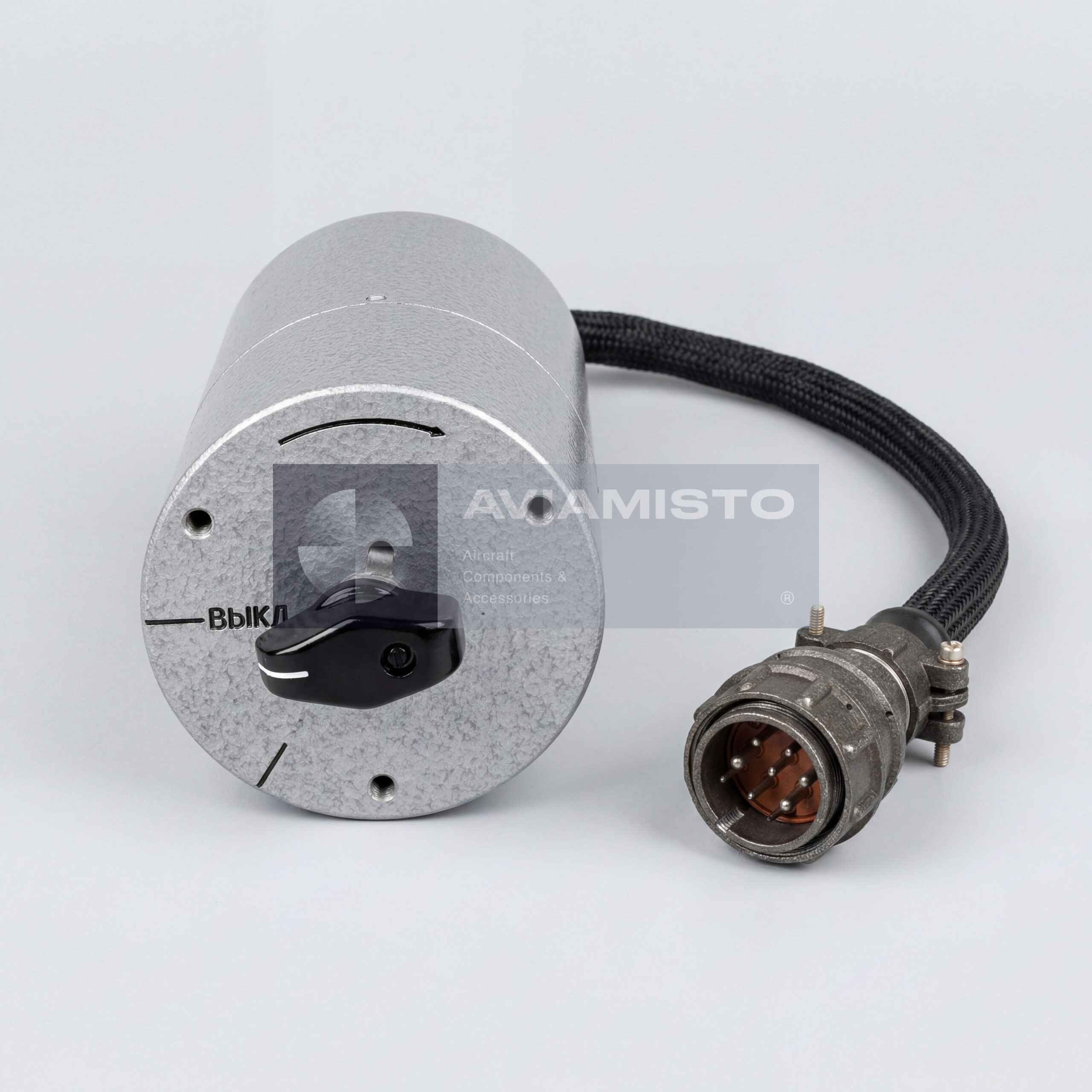

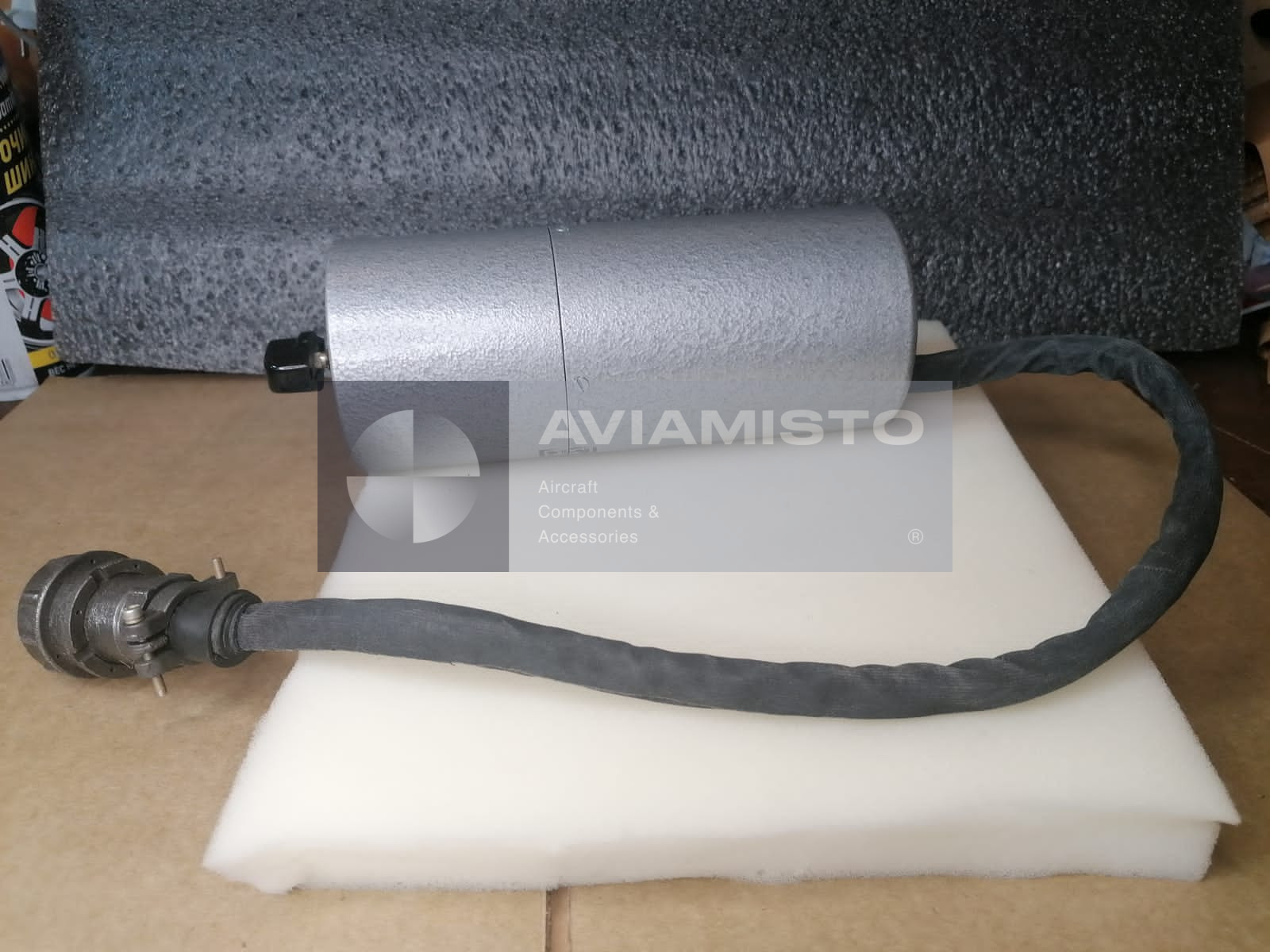

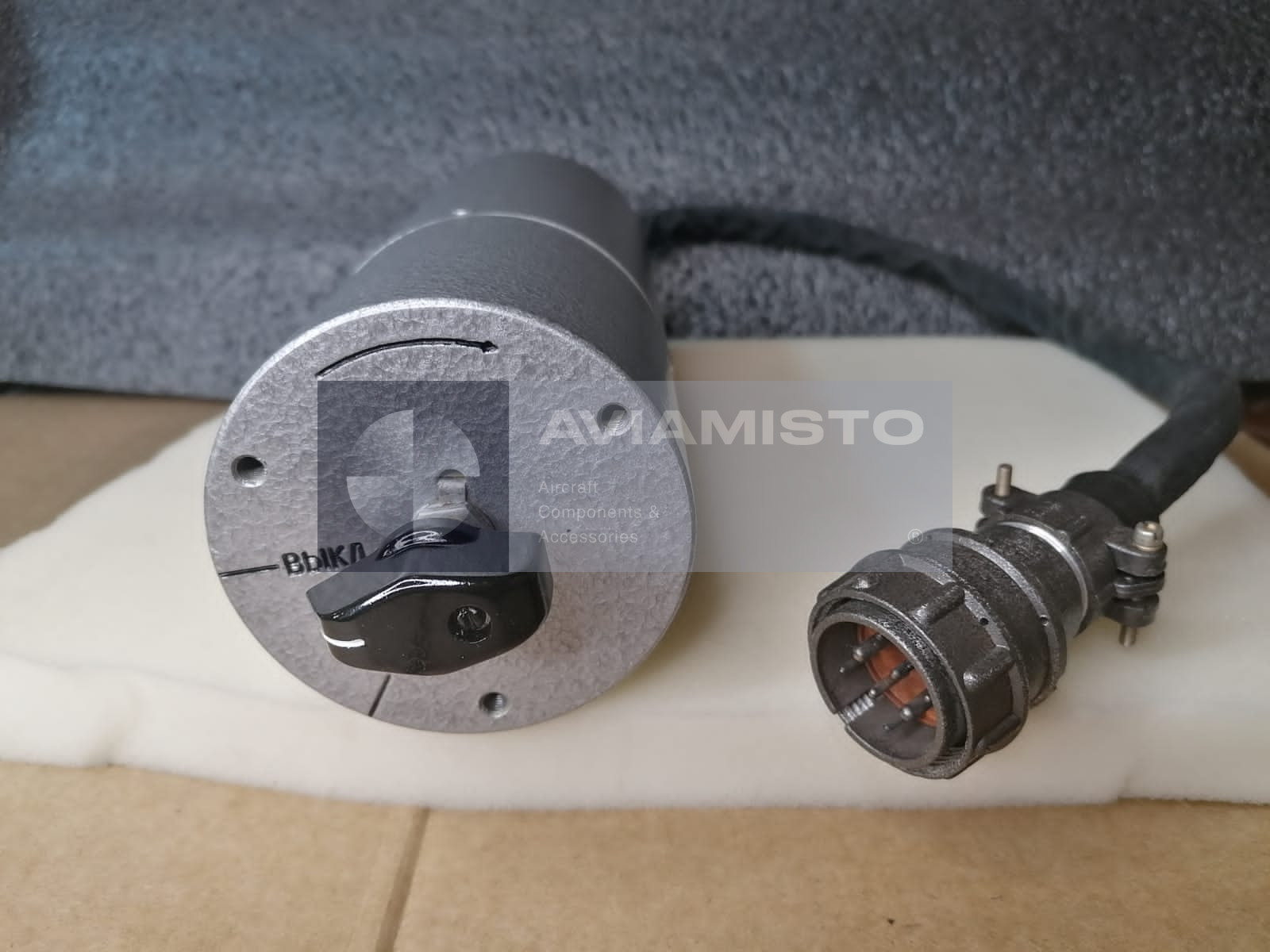

ТР-100/2 — авиационный регулировочный трансформатор с двумя регулируемыми группами, предназначенный для изменения напряжения переменного тока в бортовых электрических системах. Он работает от сети 115 В и применяется там, где нужно получить регулируемое низковольтное питание для двух цепей или двух групп потребителей. В авиационной технике такой трансформатор используют в цепях освещения, приборов, пультов и другой аппаратуры, где важна не просто подача питания, а подбор нужного уровня напряжения.

Ступенчатая регулировка напряжения ТР-100/2

Основная задача ТР-100/2 — выдавать несколько фиксированных ступеней напряжения. Каждая регулируемая группа рассчитана на 100 ВА, поэтому изделие удобно для схем, где нужно питать две независимые или разделенные цепи. Такая регулировка позволяет подстроить напряжение под конкретные лампы, панели или приборные цепи. При проверке важно смотреть не только наличие выходного напряжения, но и правильность каждой ступени по обеим группам.

ТР-100/2 в системах встроенного освещения

ТР-100/2 часто применяется в системах встроенного освещения пультов, приборов и панелей кабины. Изменяя выходное напряжение, можно регулировать яркость ламп накаливания и светотехнических панелей. Для кабины экипажа это важно: свет должен быть достаточным для чтения приборов и маркировки, но не должен слепить экипаж или мешать ночному зрению. В такой схеме трансформатор является частью системы управления яркостью, а не просто обычным понижающим элементом.

Применение ТР-100/2 на самолетах и вертолетах

ТР-100/2 применяется в бортовом электрооборудовании гражданских и военных самолетов и вертолетов советской и российской разработки. Среди типовых носителей указываются Ми-8, Ми-26, Ми-171Е, Як-42, Ан-72, Ан-124 и другие воздушные суда в зависимости от комплектации. На вертолетах и транспортных самолетах трансформатор может входить в цепи распределения переменного тока, регулирования освещения, автоматики или питания отдельных низковольтных потребителей.

ТР-100/2 и семейство ТР-100

ТР-100/2 относится к той же группе, что и трансформатор ТР-100, но индекс “/2” указывает на двухканальное исполнение. Поэтому заменять ТР-100/2 на обычный ТР-100 без проверки схемы нельзя. Нужно сверять точное обозначение, паспорт, количество групп, ступени выходного напряжения, крепление, выводы и место установки. В англоязычной документации изделие указывается как TR-100/2, в русскоязычной — как ТР-100/2.

Совместимость ТР-100/2 с бортовой сетью

ТР-100/2 рассчитан на работу от авиационной сети переменного тока 115 В. Для данного изделия обычно указывается частота 400 ±20 Гц, но в отдельных описаниях авиационного оборудования может встречаться расширенный диапазон частоты для связанных применений. При подборе нужно ориентироваться на паспорт изделия и схему конкретного воздушного судна. Особенно это важно, если трансформатор работает в цепях регулировки яркости, где неправильная ступень сразу меняет работу ламп и панелей.

Конструкция и проверка ТР-100/2

ТР-100/2 рассчитан на длительный режим работы в составе бортового электрооборудования. Он должен выдерживать вибрации, перепады температуры и эксплуатацию в авиационных отсеках. В изделии используются медные обмотки и другие цветные металлы, а паспортные данные могут указывать содержание серебра. Перед установкой проверяют целостность обмоток, сопротивление изоляции, выходные напряжения по ступеням, потребляемый ток, состояние корпуса, выводов и следы перегрева.

Поставка и документация ТР-100/2

При заказе нужно указывать полное обозначение ТР-100/2. При необходимости также подтверждают паспорт 8Ю4.710.012 ПС. Состояние может быть новым, с хранения, после ремонта или исправным после проверки — в зависимости от наличия. Для авиационного применения желательно наличие паспорта, эксплуатационной документации, документов качества или протокола проверки. Перед установкой обе группы трансформатора должны быть проверены по нужным ступеням напряжения и сверены со схемой борта.

Тип изделия: Авиационный двухканальный регулировочный трансформатор

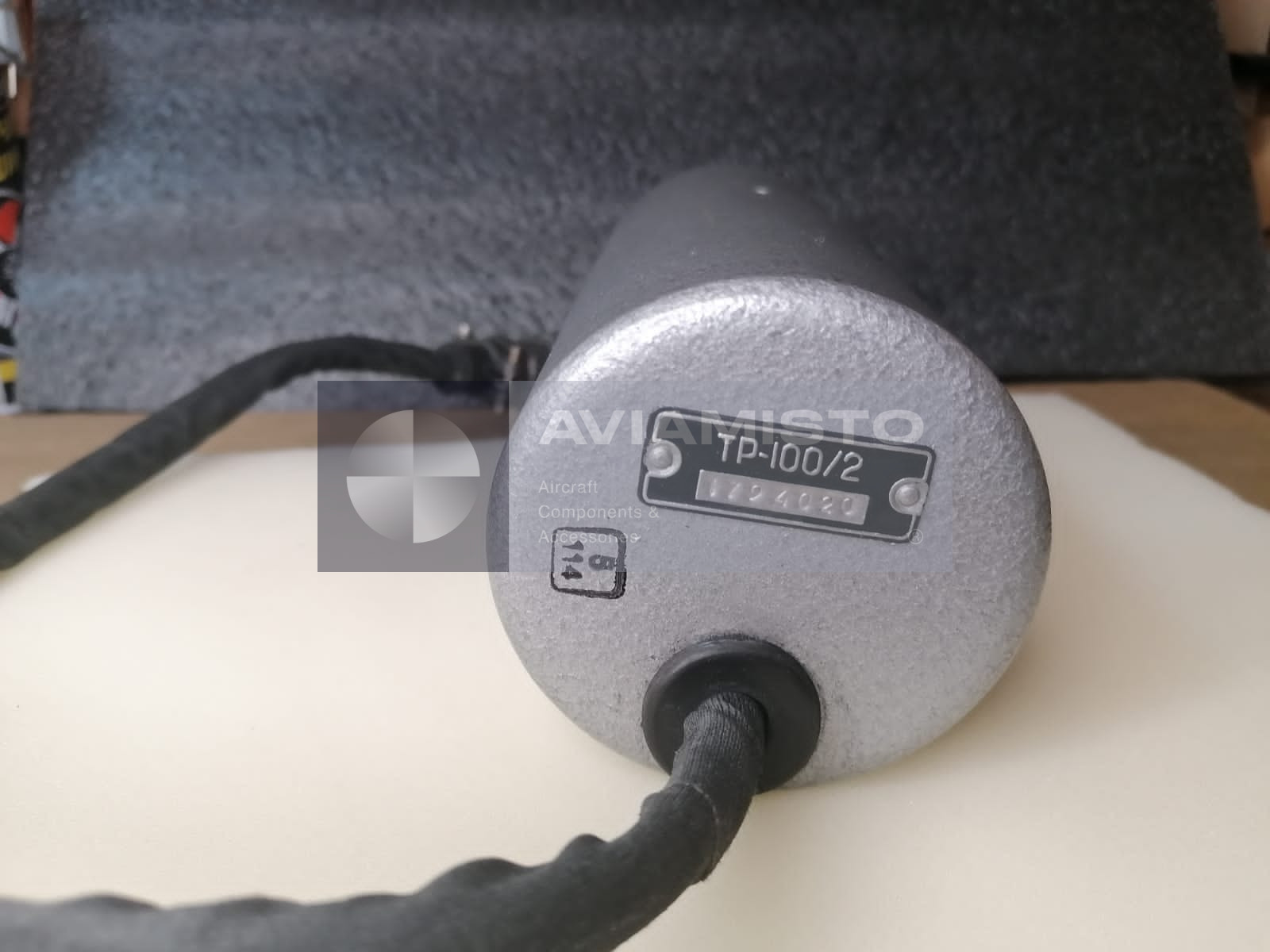

Обозначение: ТР-100/2
Латинское обозначение: TR-100/2
Функция: Ступенчатая регулировка напряжения переменного тока по двум выходным группам
Применение / Где используется: Бортовые электрические системы, системы регулирования освещения, цепи питания приборов и панелей
Система / Место установки: Система распределения переменного тока, встроенное освещение пультов, приборные панели и цепи управления в зависимости от схемы ВС
Номинальная мощность: 100 ВА × 2 канала
Напряжение питания: 115 В +5 / −7 В
Альтернативное допустимое отклонение входного напряжения: 115 В ±6 В в зависимости от документации
Рабочая частота: 400 ±20 Гц
Расширенная ссылка по частоте: 380–1100 Гц в отдельных описаниях оборудования; проверять по паспорту и документации ВС
Ступени выходного напряжения: 0; 2,7; 3,0; 3,3; 3,5; 3,8; 4,1; 4,4; 5,0; 5,5 В ±10%
Ток нагрузки: Не более 16,7 А
Потребляемый ток: Не более 1,1 А
Режим работы: Длительный
Исполнение каналов: Две регулируемые группы / обмотки по 100 ВА
Типовые потребители: Лампы накаливания, светотехнические панели, пульты кабины, приборное освещение и совместимые низковольтные потребители переменного тока
Совместимые ВС / Оборудование: Ми-8, Ми-26, Ми-171Е, Як-42, Ан-72, Ан-124 и другие самолеты / вертолеты в зависимости от комплектации электросистемы
Связанная версия: ТР-100, одноканальный регулировочный трансформатор
Масса: Не более 1,1 кг
Содержание драгоценных металлов: Серебро около 2,21 г
Содержание цветных металлов: Алюминий около 0,12 кг; медь около 0,22 кг
Комплект поставки: Не указан
Состояние: Новый / с хранения / после ремонта / исправный после проверки в зависимости от наличия
Проверка / Контроль: Проверка целостности обмоток, сопротивления изоляции, выходных ступеней по двум каналам, потребляемого тока, корпуса и выводов
Техническая документация: Паспорт 8Ю4.710.012 ПС и эксплуатационная документация при наличии
