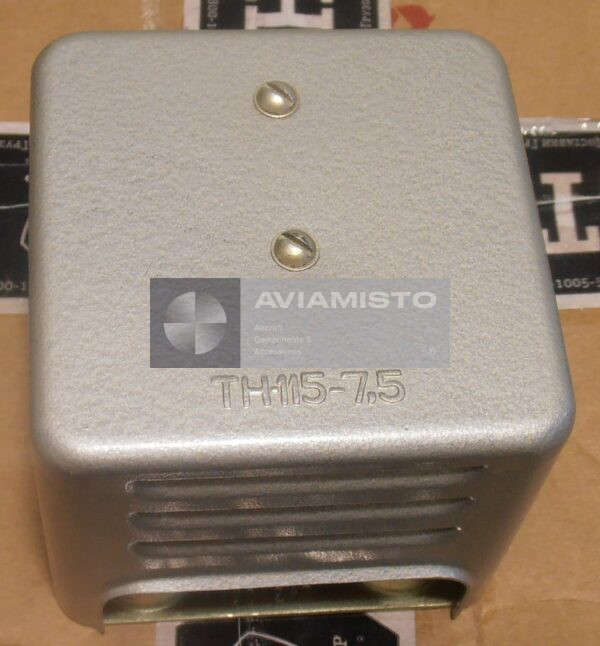

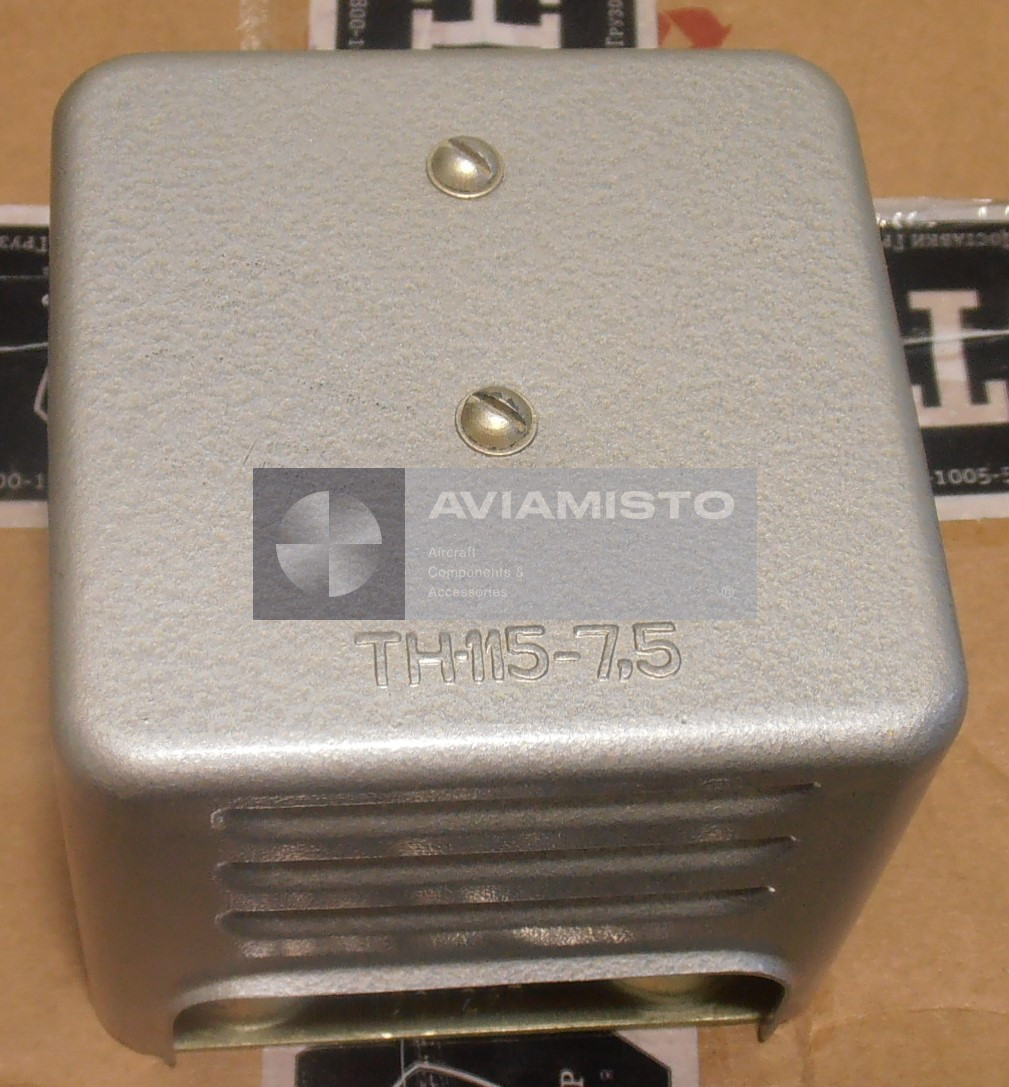

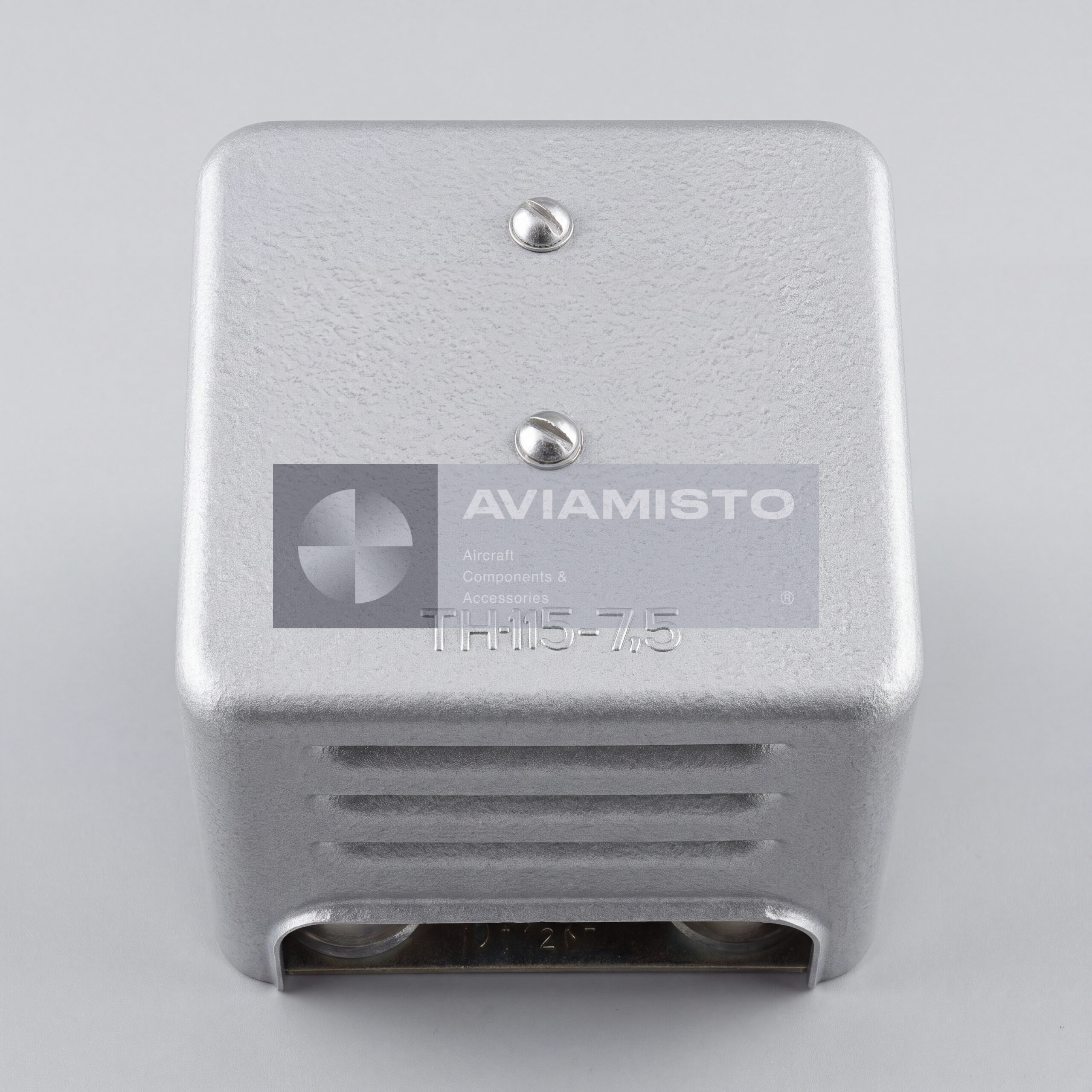

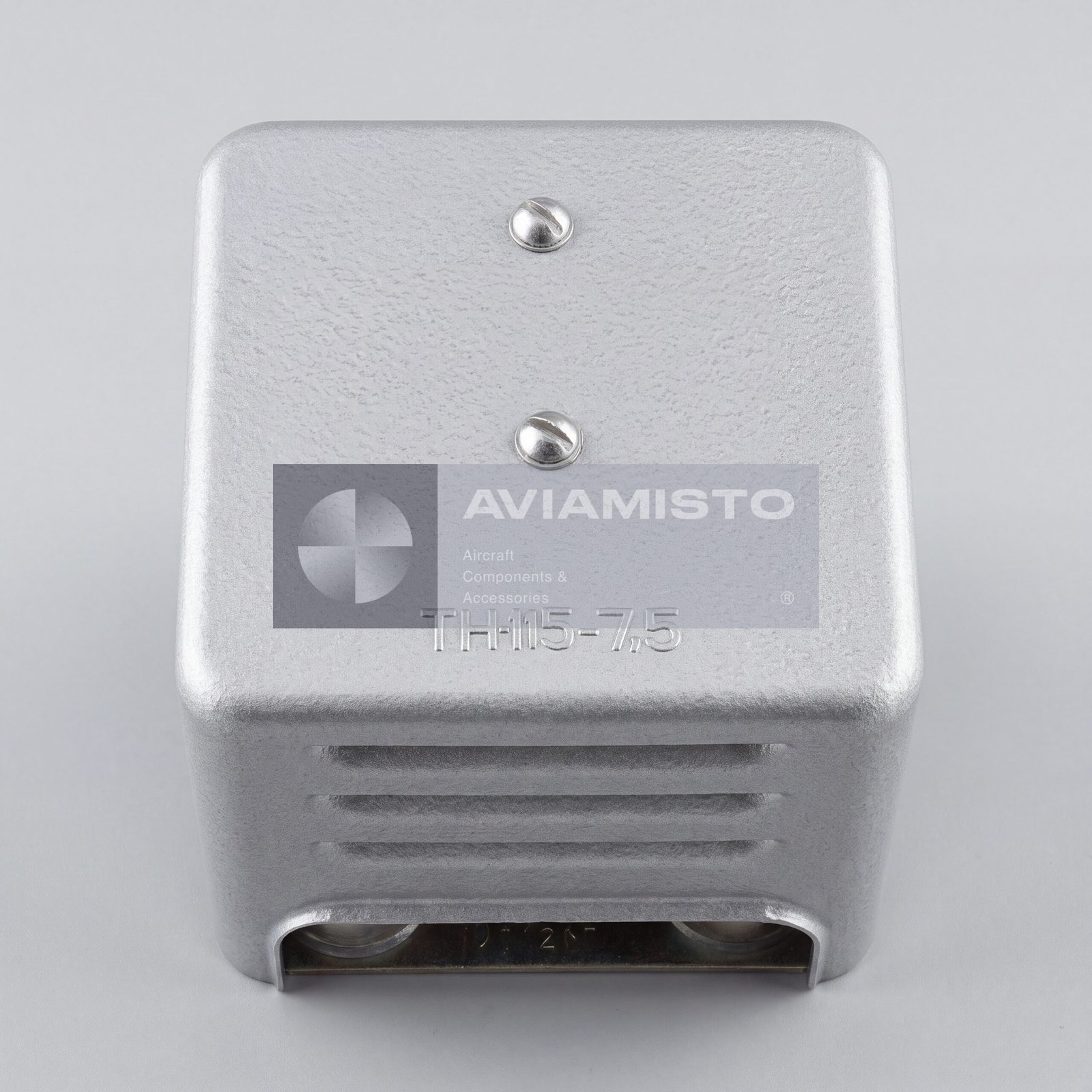

ТН-115-7,5

ТН-115-7,5 в системе светотехнического оборудования вертолета

ТН-115-7,5 — специализированный авиационный трансформатор, применяемый в бортовых системах светотехнического оборудования вертолетов. Его задача — понизить напряжение бортовой сети переменного тока и подать питание на низковольтные цепи контурных или аэронавигационных огней. Трансформатор встречается в составе оборудования вертолетов Ми-26, Ми-171Е и других машин, если это предусмотрено схемой освещения. По назначению это компактный силовой элемент цепи питания, а не сам световой прибор.

Питание контурных огней через ТН-115-7,5

ТН-115-7,5 преобразует напряжение 115 В переменного тока частотой 400 Гц в выходное напряжение 7,5 В. От вторичной обмотки питаются низковольтные лампы или сигнальные цепи контурных огней. Такая схема позволяет использовать стандартную бортовую сеть переменного тока и при этом подавать на лампы безопасное и требуемое по документации низкое напряжение. Исправность трансформатора напрямую влияет на яркость, стабильность и надежность работы подключенных огней.

ТН-115-7,5 в цепях контурного и аэронавигационного освещения

Трансформатор используется в цепях питания контурных огней, которые могут устанавливаться на законцовках лопастей несущего винта, элементах фюзеляжа или других точках, предусмотренных схемой конкретного вертолета. В некоторых документах такие цепи могут относиться к контуру, габаритному обозначению или аэронавигационному освещению. Точную привязку нужно смотреть по электрической схеме борта: какие лампы питаются от данного трансформатора, через какой автомат защиты и от какого распределительного щитка.

Герметизированная конструкция ТН-115-7,5

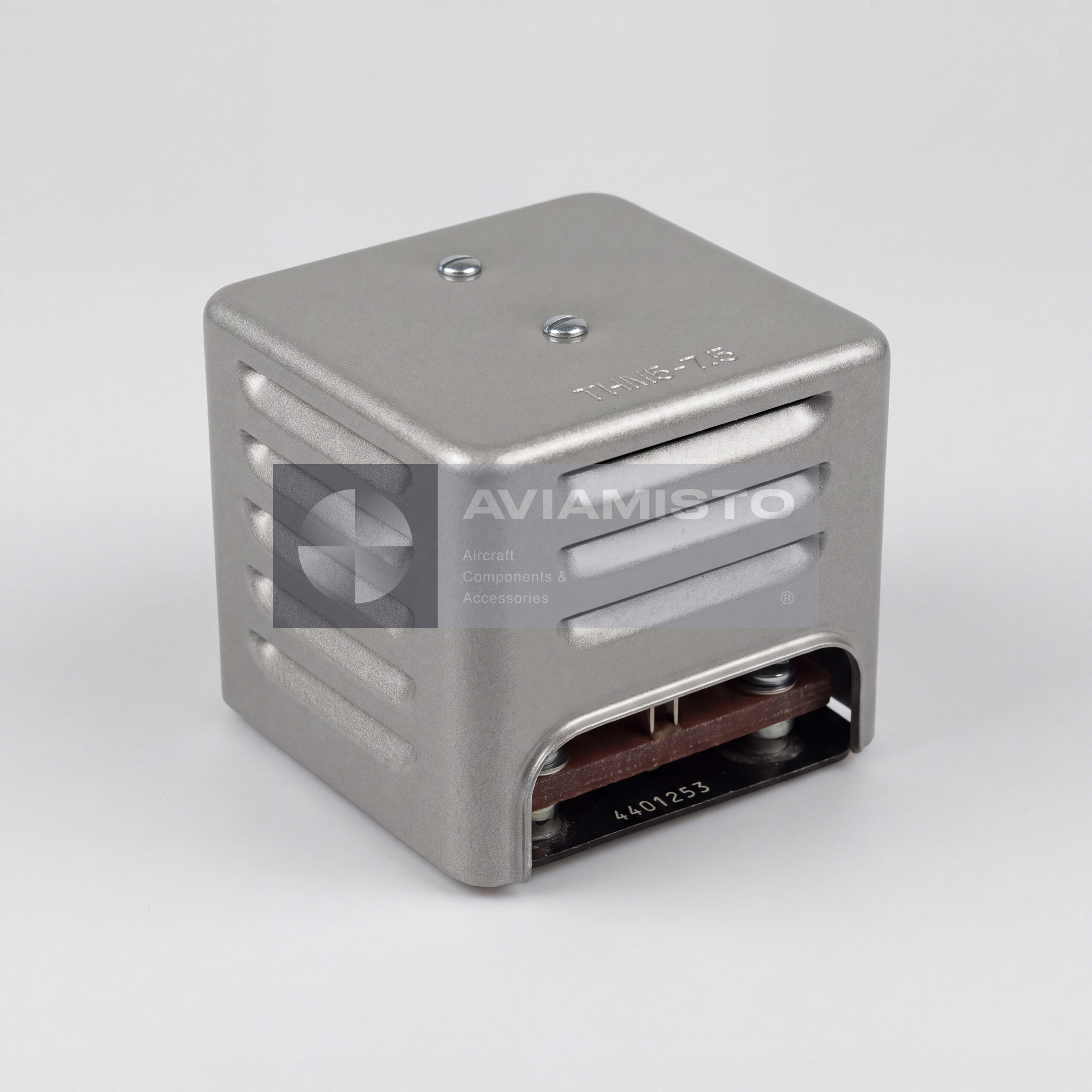

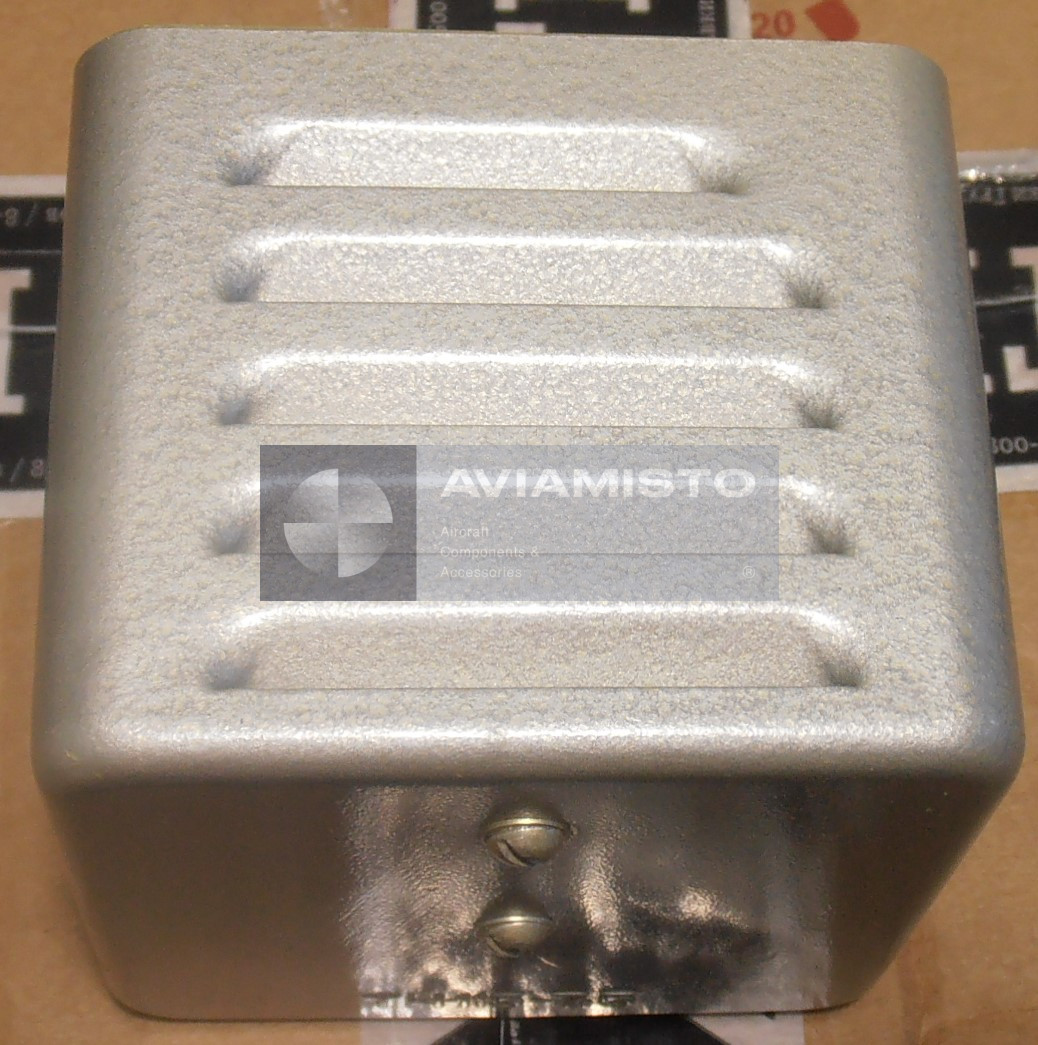

ТН-115-7,5 относится к герметизированным низковольтным трансформаторам питания. Он выполнен в металлическом штампованном кожухе, а внутренняя часть залита компаундом. Такая конструкция защищает обмотки от влаги, вибрации и внешних воздействий. Для вертолетной техники это важно, потому что оборудование работает в условиях вибраций, перепадов температуры и длительной эксплуатации. При осмотре проверяют корпус, разъем, крепежные фланцы, состояние заливки, следы перегрева и механические повреждения.

Монтаж трансформатора ТН-115-7,5 на борту

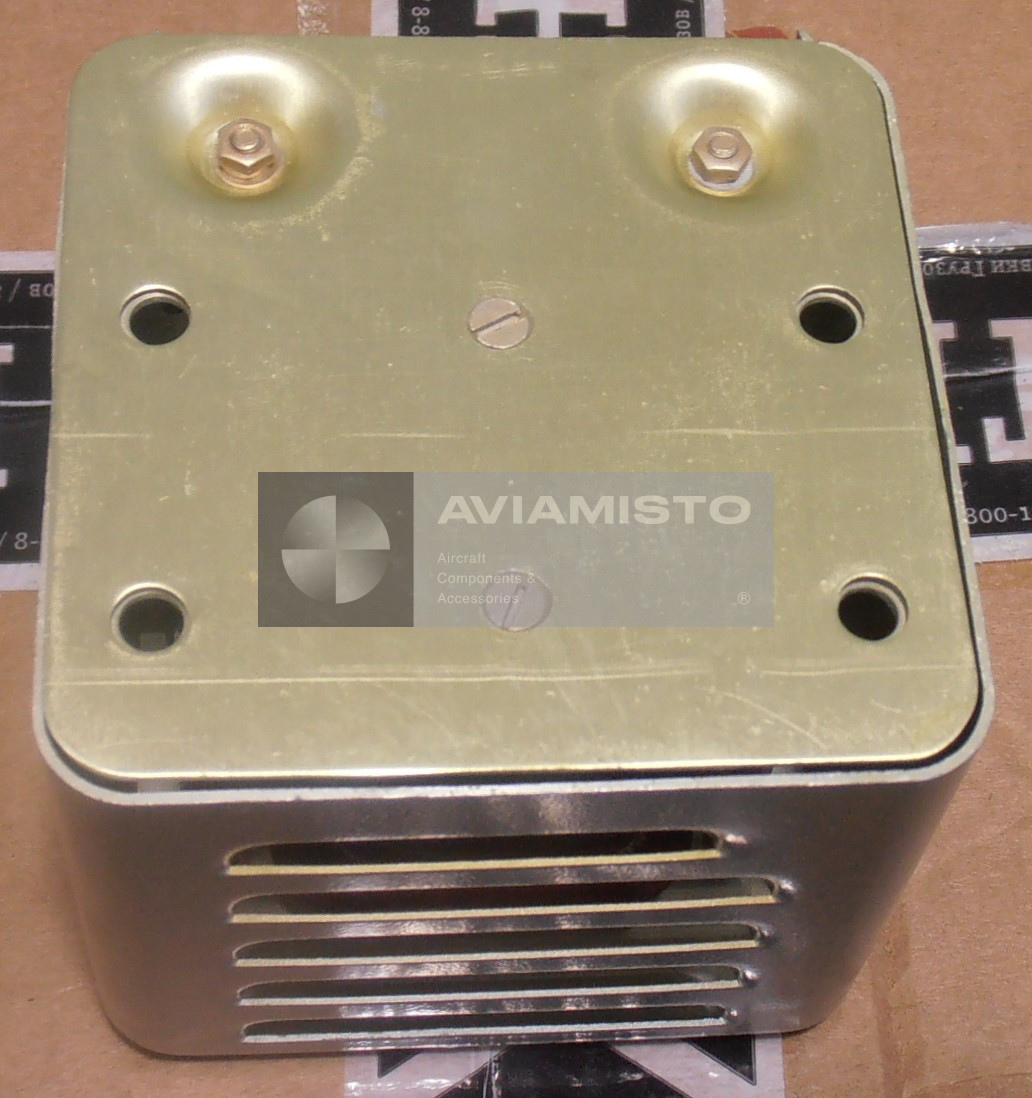

ТН-115-7,5 крепится к элементам конструкции воздушного судна, в радиоотсеке, зашивке борта, зоне электрооборудования или рядом с соответствующими световыми цепями — в зависимости от компоновки вертолета. На корпусе предусмотрены фланцы с отверстиями для жесткой фиксации. Заземление выполняется через крепежные лапы на металлическое шасси вертолета и / или через отдельную клемму “Земля” на корпусе. Надежное крепление и заземление здесь не формальность, а часть нормальной электрической установки.

Схема подключения ТН-115-7,5

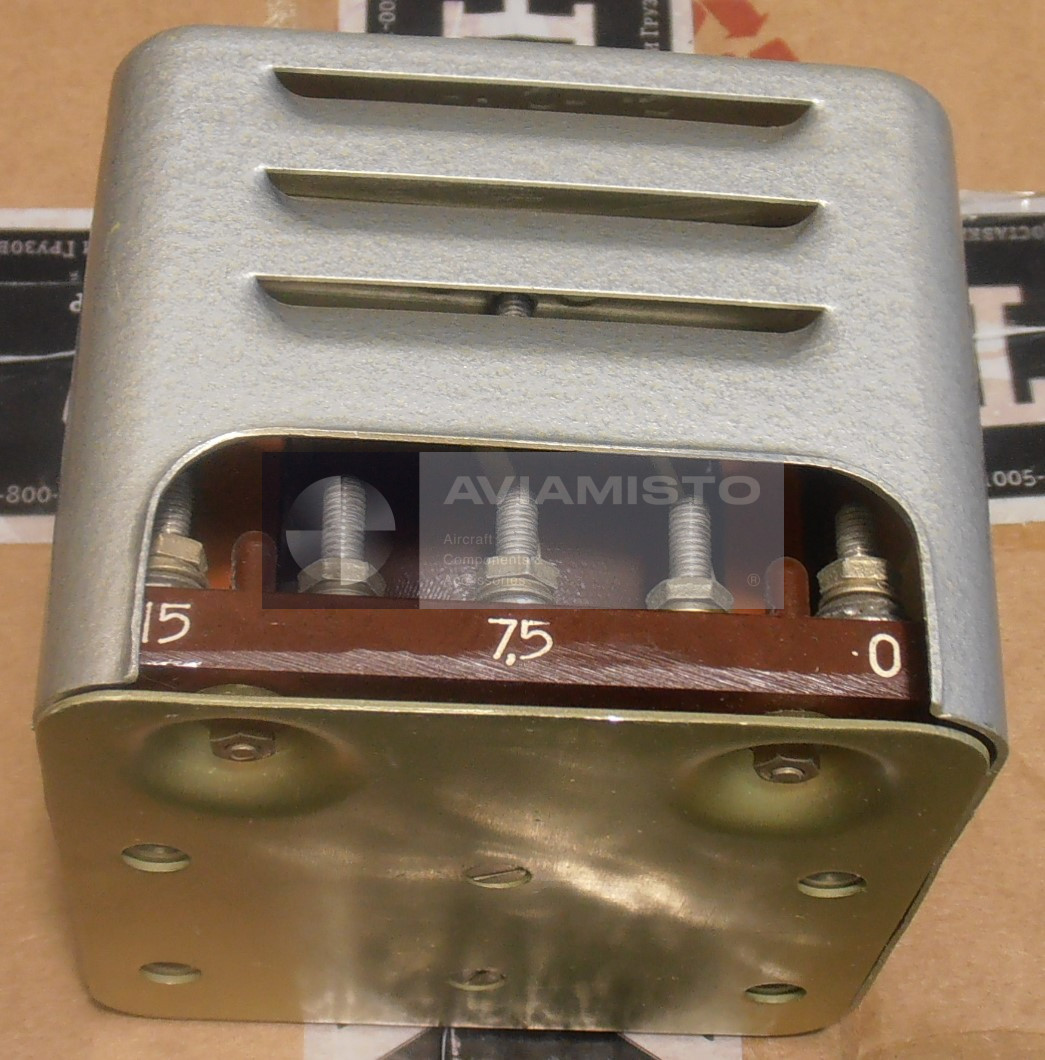

Подключение трансформатора выполняется через жестко закрепленный на корпусе штепсельный авиационный разъем резьбового или байонетного типа. Внутри обычно одна первичная и одна вторичная обмотка. Первичная обмотка подключается к шине питания светотехнического оборудования 115 В, 400 Гц, управляемой через соответствующий автомат защиты или выключатель контурных огней. Вторичная обмотка выдает 7,5 В переменного тока на лампы контурных огней. Распиновку разъема нужно обязательно сверять по схеме конкретного борта.

Поставка и проверка ТН-115-7,5

При заказе нужно указывать полное обозначение ТН-115-7,5. Желательно заранее уточнить состояние: новый выпуск, первая категория с хранения, после ремонта, после капитального ремонта или исправный после проверки. Для авиационного применения важны паспорт изделия, штамп приемки, документы качества или ремонтная документация. Перед установкой проверяют сопротивление изоляции, целостность обмоток, выходное напряжение, состояние разъема, корпуса, крепежных фланцев и заземления.

Тип изделия: Авиационный низковольтный трансформатор питания контурных огней
Обозначение: ТН-115-7,5
Латинское обозначение: TN-115-7.5
Функция: Понижение напряжения и питание цепей контурных / аэронавигационных огней
Применение / Где используется: Системы внешнего светотехнического оборудования вертолетов
Система / Место установки: Цепи питания контурных огней; отсеки электрооборудования или зоны установки светотехнических цепей в зависимости от компоновки борта
Входное напряжение: 115 В переменного тока
Частота входного напряжения: 400 Гц
Выходное напряжение: 7,5 В переменного тока
Первичная обмотка: 115 В переменного тока, 400 Гц
Вторичная обмотка: 7,5 В переменного тока для низковольтных световых потребителей
Совместимые ВС / Оборудование: Ми-26, Ми-171Е и другие самолеты / вертолеты в зависимости от комплектации системы освещения
Типовые потребители: Низковольтные лампы накаливания или сигнальные цепи контурных / аэронавигационных огней
Конструктивное исполнение: Герметизированный трансформатор в металлическом штампованном кожухе с заливкой компаундом
Крепление: Фланцевое крепление с четырьмя отверстиями под винты / болты около Ø4 мм
Разъем: Жестко закрепленный авиационный штепсельный разъем резьбового или байонетного типа в зависимости от исполнения
Заземление: Через крепежные фланцы и / или отдельную клемму заземления на корпусе
Ориентировочные габаритные размеры: 65 × 62 × 58 мм, в зависимости от серии и года выпуска
Масса: Около 0,4–0,5 кг
Категория: Авиационно-техническое имущество / бортовое электрооборудование
Состояние: Новый / с хранения / после ремонта / после капитального ремонта / исправный после проверки в зависимости от наличия
Проверка / Контроль: Проверка сопротивления изоляции, целостности обмоток, выходного напряжения, разъема, корпуса и заземления
Техническая документация: Паспорт изделия, штамп приемки, документы качества и документация системы освещения ВС при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
