СМ 28-10

СМ 28-10 как малогабаритная самолетная лампа

СМ 28-10 — малогабаритная самолетная лампа накаливания, применяемая как источник света в авиационном оборудовании, цепях внутреннего освещения и световой сигнализации. Она рассчитана на сеть 28 В и используется в кабинах экипажа, пассажирских салонах, приборных панелях, светосигнальных табло и других низковольтных устройствах. Старое обозначение этой лампы — СМ-15, поэтому оно может встречаться в старой документации, на складских этикетках или в перечнях ЗИП.

СМ 28-10 в освещении и сигнализации ВС

Лампа СМ 28-10 применяется в самолетах и вертолетах как компактная лампа на 10 Вт. Она может стоять в плафонах, кабинных светильниках, подсветке приборов, световых указателях, панелях и сигнальных устройствах. Так как большая часть советской, российской и украинской авиационной техники имеет бортовую сеть 27–28 В, лампа подходит для многих типов оборудования. Но при замене нужно сверять не только напряжение, а также мощность, тип цоколя и конкретный светильник.

Электрические параметры СМ 28-10

СМ 28-10 имеет номинальное напряжение 28 В и мощность 10 Вт. Типовой световой поток указывается как 80 лм, хотя для отдельных модификаций или справочных данных может встречаться значение до 60 лм. Средняя продолжительность горения — не менее 100 часов. Лампа может работать в цепях постоянного тока и переменного тока, если это разрешено документацией оборудования. В некоторых описаниях указана работа от переменного тока частотой 50 Гц.

СМ 28-10 и старое обозначение СМ-15

Старое обозначение лампы СМ 28-10 — СМ-15. Это важно учитывать при работе со старыми каталогами, паспортами оборудования и складскими остатками. Если в документации указана СМ-15, при подборе замены все равно нужно проверить электрические параметры, цоколь, размеры колбы и требования конкретного прибора. Одного совпадения по старому обозначению недостаточно, если отличается контактная схема или посадочное место.

Цоколи и модификации СМ 28-10

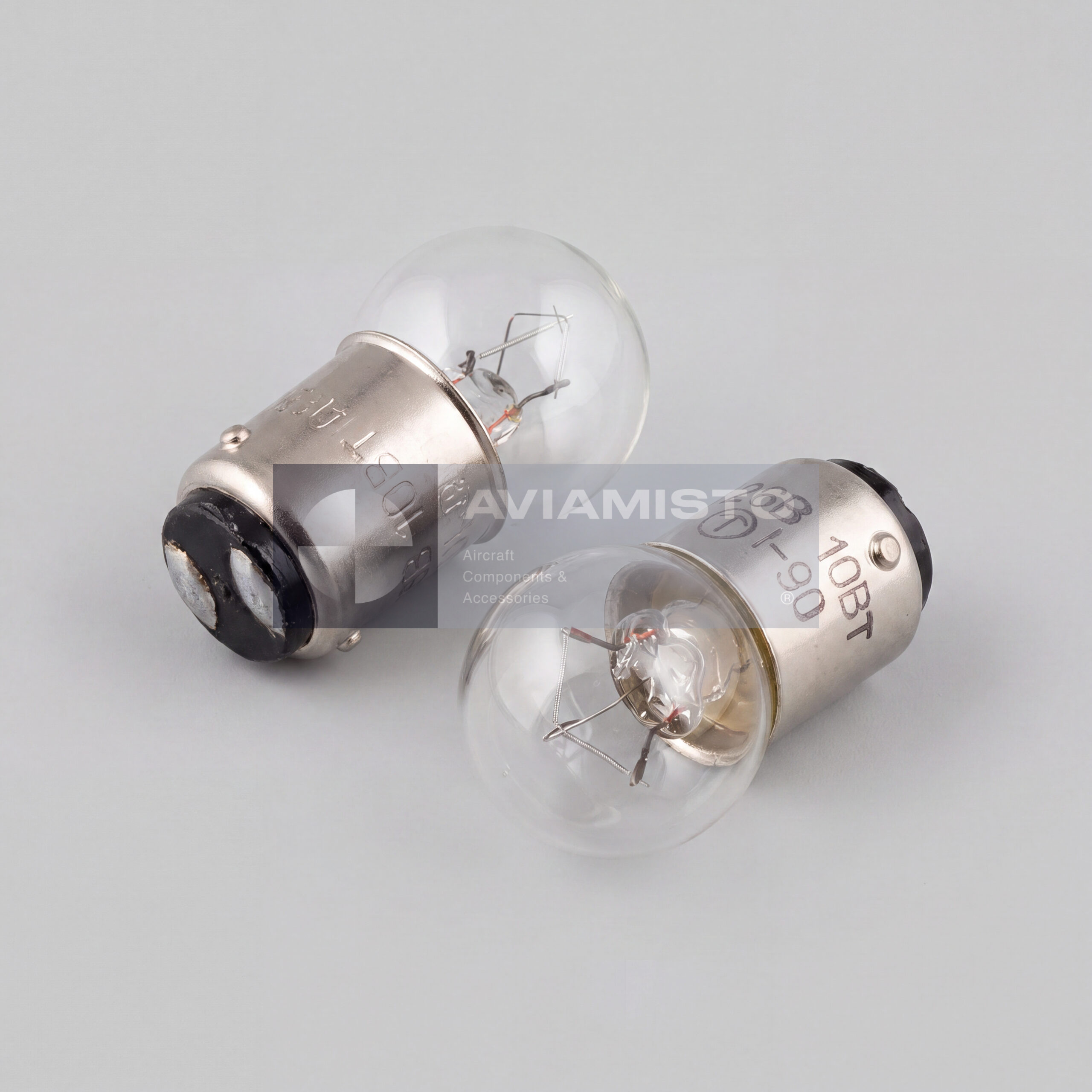

СМ 28-10 выпускается в двух основных вариантах штифтового байонетного цоколя. Вариант B15s/18 имеет один контакт на торце цоколя. Вариант B15d/18 имеет два контакта. Эти лампы нельзя путать, потому что патрон и схема подключения разные. Перед заказом желательно снять старую лампу и посмотреть количество контактов: один контакт — B15s, два контакта — B15d. Это простая проверка, которая часто сразу снимает ошибку при поставке.

Габариты и конструкция лампы СМ 28-10

СМ 28-10 имеет компактные размеры: длина не более 37 мм, диаметр колбы не более 20 мм, масса не более 8 г. Такая форма позволяет устанавливать лампу в небольшие индикаторы, панели и светильники. Колба выполнена из прозрачного стекла. Сама лампа дает прямое свечение, а окончательный цвет и распределение света зависят от корпуса прибора, рассеивателя, линзы, светофильтра или табло, в которое она устанавливается.

Неавиационное применение СМ 28-10

Кроме авиации, СМ 28-10 используется в наземном городском транспорте, железнодорожной технике, медицинском оборудовании, лабораторных приборах, военной и специальной технике. Ее можно встретить в троллейбусах, трамваях, пассажирских вагонах, локомотивах, пультах управления, щитах автоматики и световых указателях. Но если лампа нужна для авиационного применения, в приоритете должны быть правильная маркировка, тип цоколя и документы качества.

Поставка и проверка СМ 28-10

При заказе изделие лучше указывать как СМ 28-10, дополнительно отмечая старое обозначение СМ-15, если оно есть в документации заказчика. Обязательно нужно уточнить тип цоколя: B15s/18 или B15d/18. Перед установкой проверяют внешний вид, целостность нити накала, состояние цоколя, контактов и включение лампы. В авиационной технике замена должна выполняться по документации конкретного светильника или прибора, а не только по общему номиналу 28 В 10 Вт.

Тип изделия: Малогабаритная самолетная лампа накаливания
Обозначение: СМ 28-10
Латинское обозначение: SM 28-10
Старое обозначение: СМ-15 / SM-15
Функция: Источник света для внутреннего освещения, сигнализации и низковольтного оборудования
Применение / Где используется: Кабинное освещение, салонное освещение, приборные панели, светосигнальные табло, бортовое аэронавигационное оборудование, городской электротранспорт, железнодорожная техника, медицинское оборудование и спецтехника
Номинальное напряжение: 28 В
Номинальная мощность: 10 Вт
Световой поток: 80 лм; в отдельных источниках до 60 лм в зависимости от модификации
Средняя продолжительность горения: Не менее 100 часов
Тип тока: Постоянный и переменный ток при наличии допуска в документации оборудования
Ссылка по частоте переменного тока: 50 Гц в отдельных неавиационных описаниях
Длина лампы: Не более 37 мм
Диаметр колбы: Не более 20 мм
Масса: Не более 8 г
Колба: Прозрачное стекло
Цоколь, одноконтактный вариант: B15s/18, штифтовой байонетный цоколь
Цоколь, двухконтактный вариант: B15d/18, штифтовой байонетный цоколь
Совместимые ВС / Оборудование: Самолеты и вертолеты с совместимыми цепями 27–28 В; также троллейбусы, трамваи, железнодорожная техника, медицинская и лабораторная аппаратура, военная и специальная техника
Взаимозаменяемость / Замена: Проверяется по напряжению, мощности, цоколю, размерам и документации оборудования
Состояние: Новая / с хранения в зависимости от наличия
Проверка / Контроль: Визуальная проверка, проверка нити накала, осмотр цоколя, контактов и контроль включения
Техническая документация: Этикетка изделия, документация оборудования и документы качества при наличии
