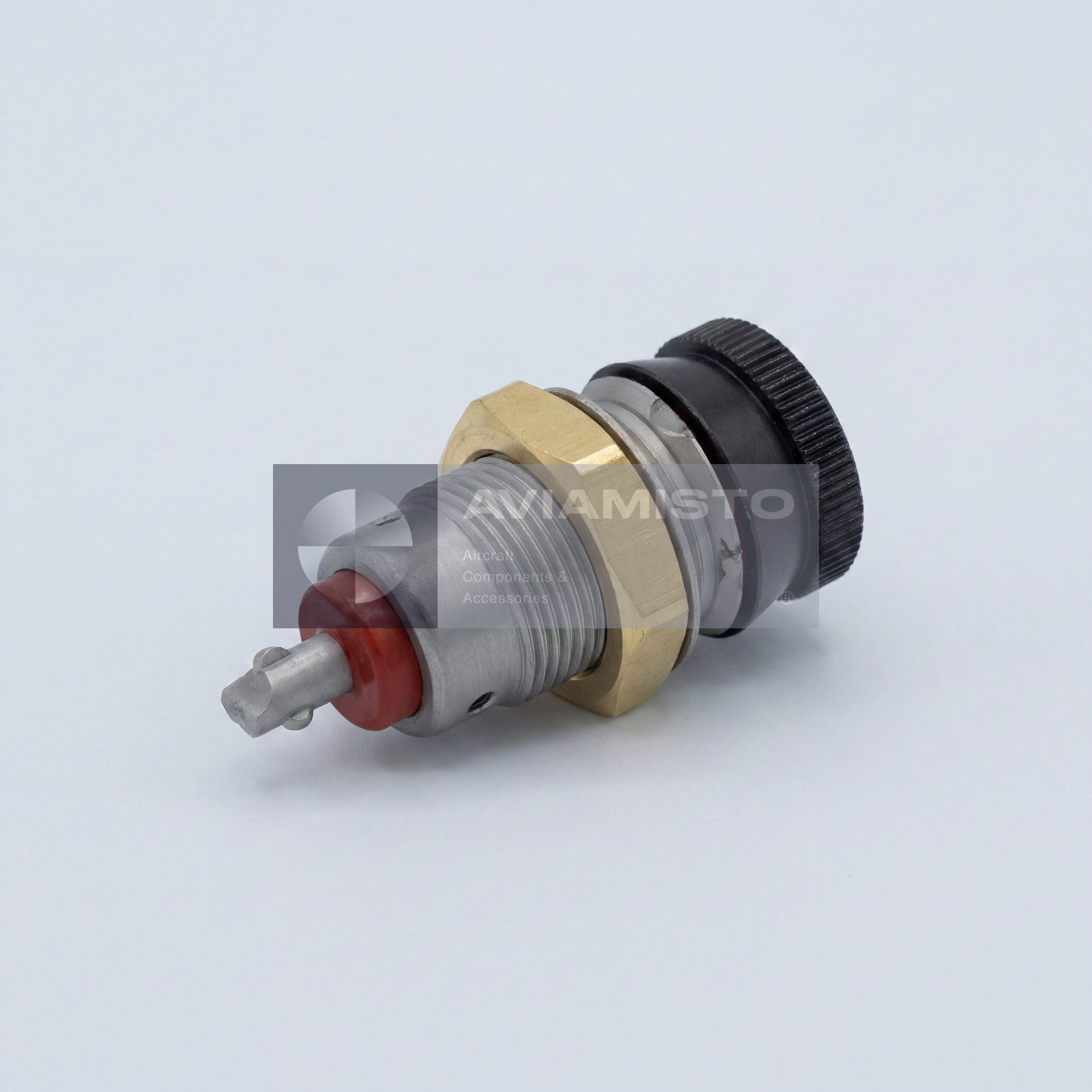

АПМ-1

АПМ-1 в системе подсвета кабины

АПМ-1 — бортовая авиационная арматура подсвета, предназначенная для освещения надписей, знаков и обозначений на светопроводах щитков, пультов управления и приборных панелей. Такой светильник применяется в кабинах самолетов и вертолетов, где требуется локальная подсветка элементов управления. АПМ-1 помогает экипажу считывать маркировку на панели ночью, при сниженной освещенности кабины и в режимах, когда яркий общий свет нежелателен.

Подсветка надписей и знаков через АПМ-1

Главная задача АПМ-1 — сделать читаемыми надписи и символы на пультах и щитках без лишней засветки кабины. В авиационной кабине экипажу важно быстро находить нужные органы управления, но при этом не терять адаптацию зрения к темноте и не получать бликов от приборной панели. Арматура подает свет в светопроводящие элементы, за счет чего подсвечиваются конкретные обозначения, а не вся поверхность вокруг. Это простое, но важное решение для ночной эксплуатации.

Красное и белое исполнение АПМ-1

АПМ-1 выпускается в вариантах с красным и белым свечением. Красная версия АПМ-1 кр., чертежный номер 9С2.424.012-03, применяется там, где важно сохранить ночную адаптацию зрения экипажа. Красный свет меньше мешает пилоту при работе в темноте. Белая версия АПМ-1 бел., чертежный номер 9С2.424.012-04, используется для нейтральной подсветки надписей и знаков. При заказе нужно сразу указывать цвет свечения, потому что эти исполнения выполняют разные задачи в кабине.

Лампа СМ6,3-1,4 в арматуре АПМ-1

Источником света в АПМ-1 служит самолетная лампа накаливания СМ6,3-1,4. Арматура работает от сети постоянного тока с напряжением не более 5,5 В. Такое низковольтное питание типично для цепей подсвета панелей, где свет распределяется по множеству небольших точек. Для нормальной работы важно не превышать напряжение питания: завышенное напряжение сокращает ресурс лампы, а плохой контакт или повреждение провода может давать тусклый свет, мигание или полный отказ подсветки.

Компактная конструкция АПМ-1

АПМ-1 имеет очень небольшие размеры — 16,5 × 40 мм — и массу всего около 14 г. Благодаря этому арматуру удобно размещать внутри щитков, пультов и приборных панелей, где свободного места обычно мало. Длина выводного провода составляет 2 метра, что позволяет подключать изделие к цепи подсвета без сложной компоновки проводки. При обслуживании проверяют лампу, состояние провода, изоляцию, крепление, контакты и фактическую яркость подсветки.

Рабочие условия АПМ-1

АПМ-1 рассчитана на работу в авиационных условиях при температуре от −60 °C до +60 °C. Это важно для техники, которая эксплуатируется в холодном климате, после длительной стоянки, на высоте и при перепадах температуры в кабине. Несмотря на небольшой размер, изделие должно выдерживать вибрацию, температурные изменения и длительную эксплуатацию. Назначенный ресурс составляет 4500 летных часов в течение 5 лет, поэтому при замене учитывают не только исправность лампы, но и срок эксплуатации изделия.

Применение АПМ-1 на самолетах и вертолетах

Арматура подсвета АПМ-1 применяется в кабинах самолетов и вертолетов на щитках, пультах управления, светопроводах и приборных панелях. Конкретное место установки зависит от схемы освещения кабины и документации воздушного судна. Перед заменой нужно сверить цвет свечения, чертежный номер, тип лампы, напряжение питания и категорию приемки. Внешне одинаковые светильники могут отличаться цветом, проводом, маркировкой или требованиями к установке.

Поставка и документы на АПМ-1

При заказе АПМ-1 нужно указывать не только обозначение, но и требуемое исполнение: красное или белое. Также стоит уточнить чертежный номер, состояние изделия, категорию приемки и наличие паспорта. Возможна поставка изделий новой категории, с хранения или в другом состоянии по согласованию. Для установки на борт документация важна: она подтверждает обозначение, исполнение, приемку и пригодность арматуры для применения в системе подсвета кабины.

Тип изделия: Авиационная арматура подсвета кабины
Обозначение: АПМ-1
Альтернативное обозначение: APM-1
Функция: Освещение надписей, знаков и обозначений на светопроводах, щитках, пультах управления и приборных панелях
Применение / Где используется: Системы подсвета кабины самолетов и вертолетов
Система / Место установки: Щитки, пульты управления, приборные панели и светопроводящие элементы кабины
Исполнения по цвету: Красное и белое свечение
Красное исполнение: АПМ-1 кр. / 9С2.424.012-03
Белое исполнение: АПМ-1 бел. / 9С2.424.012-04
Источник света: Самолетная лампа накаливания СМ6,3-1,4
Рабочее напряжение: Постоянный ток, не более 5,5 В
Потребляемая мощность: Не менее 1 Вт
Габаритные размеры: 16,5 × 40 мм
Длина выводного провода: 2 м
Масса: 14 г
Диапазон рабочих температур: −60 °C до +60 °C
Назначенный ресурс: 4500 летных часов в течение 5 лет эксплуатации
Техническая документация: Паспорт изделия / документация производителя

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
