Б5А1-ПрК

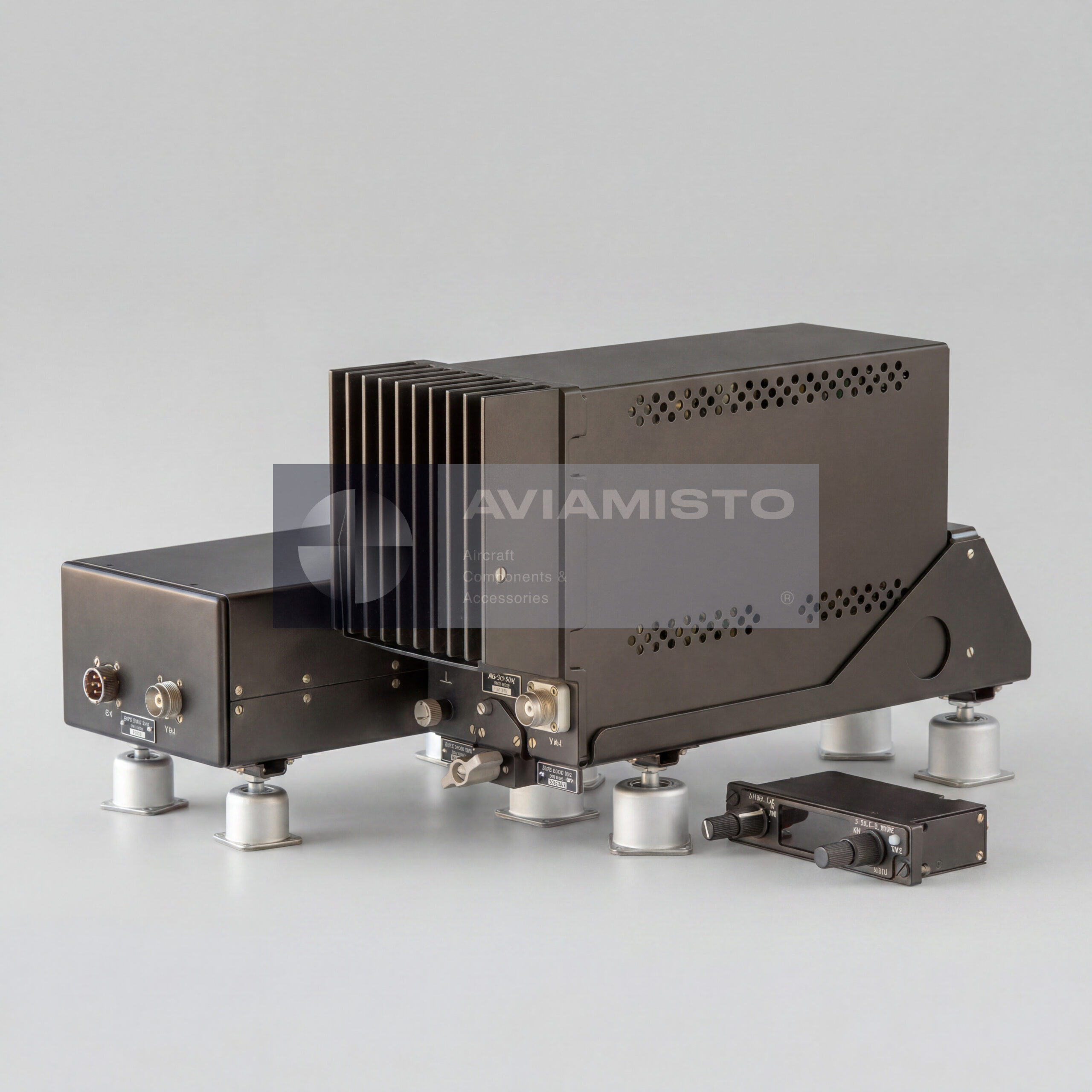

Б5А1-ПрК в составе радиостанции Прима-КВ

Б5А1-ПрК — антенное согласующее устройство, входящее в состав бортовой радиостанции Прима-КВ. Его задача — согласовать выход приемопередатчика с авиационной КВ-антенной, чтобы радиостанция могла нормально работать на выбранной частоте. В ДКМВ диапазоне антенна на воздушном судне почти всегда электрически “короткая”, особенно на вертолете, поэтому напрямую подключить передатчик к такой антенне недостаточно. Без согласования часть мощности теряется, связь становится слабее, а передатчик работает в неблагоприятном режиме.

Согласование КВ-антенны через Б5А1-ПрК

Блок Б5А1-ПрК рассчитан на работу с авиационными антеннами емкостного типа. К ним относятся проволочные, колпачковые и короткие штыревые антенны. Такие антенны применяются на вертолетах и самолетах, но их электрические параметры сильно зависят от частоты, конструкции борта и места установки. Антенное согласующее устройство подстраивает контур так, чтобы приемопередатчик Прима-КВ видел нормальную нагрузку через фидер. Особенно это важно в режиме передачи, когда неправильное согласование сразу снижает дальность и качество радиосвязи.

Установка Б5А1-ПрК рядом с вводом антенны

Б5А1-ПрК стараются устанавливать как можно ближе к месту ввода КВ-антенны в фюзеляж. Это не просто вопрос удобства монтажа. Чем длиннее высоковольтный ВЧ-участок между согласующим устройством и антенной, тем выше потери и тем больше требований к изоляции. На вертолетах семейства Ми-8 блок может размещаться в задней части грузовой или пассажирской кабины, ближе к стыку с хвостовой балкой и к проходному изолятору наружной тросовой антенны. Такое расположение помогает сохранить нормальные параметры радиотракта.

Б5А1-ПрК на вертолетах Ми-8 / Ми-171

На Ми-8МТВ-1, Ми-8АМТ, Ми-171Е и родственных машинах Б5А1-ПрК применяется в составе радиостанции Прима-КВ, в том числе при модернизации старых КВ-комплексов. Обычно блок ставится на специальную полку, этажерку или участок шпангоута, в зависимости от утвержденной документации по установке. Для защиты от вибраций используется амортизационная рама ПрК или соответствующий монтажный узел. От блока к наружной КВ-антенне идет ВЧ-вывод через проходной изолятор, поэтому состояние этого участка особенно важно при обслуживании.

Автоматическая настройка Б5А1-ПрК

Б5А1-ПрК не требует ручной перестройки при каждом изменении частоты. Блок работает автоматически вместе с аппаратурой радиостанции. Экипаж выбирает канал или частоту на пульте Прима-КВ, а согласующее устройство подстраивает антенный контур под новый режим. Внутри блока коммутация выполняется релейными цепями, которые подключают нужные элементы согласования. Для пилота или оператора этот процесс выглядит как обычная работа радиостанции, но именно согласующее устройство обеспечивает нормальную передачу мощности в антенну.

Конструкция и условия работы Б5А1-ПрК

Б5А1-ПрК выполнен в негерметичном пылезащищенном корпусе и работает на естественном охлаждении. Принудительный обдув ему не нужен, что упрощает установку на борту. При этом блок находится в авиационной среде: вибрации, перепады температуры, возможная влажность, пыль и нагрузки на разъемы никуда не исчезают. При проверке важно смотреть не только сам корпус, но и ВЧ-вывод, проходной изолятор, разъемы, амортизаторы рамы, следы перегрева, подгорания, загрязнения или пробоя. Для КВ-согласующего устройства плохой контакт или слабая изоляция быстро превращаются в проблему связи.

Идентификация и поставка Б5А1-ПрК

При заказе нужно указывать полное обозначение Б5А1-ПрК и сразу уточнять, требуется только антенное согласующее устройство или часть комплекта радиостанции Прима-КВ. В полной установке могут также понадобиться приемопередатчик Б1-ПрК, пульт Б7П1-ПрК, рама ПрК / Б10А-ПрК и монтажные элементы. Для замены важно сверить тип воздушного судна, тип антенны, исполнение радиостанции, место установки и документацию по доработке. Перед поставкой проверяют состояние блока, комплектность, паспорт, номер изделия и результаты проверки, если они доступны.

Тип изделия: Антенное согласующее устройство / КВ-антенный тюнер
Обозначение: Б5А1-ПрК
Радиостанция: Прима-КВ
Функция: Автоматическое согласование выхода приемопередатчика с авиационными КВ-антеннами емкостного типа
Применение / Где используется: Бортовые системы ДКМВ / КВ радиосвязи воздушных судов
Система / Место установки: Антенный тракт КВ-радиостанции, рядом с вводом антенны / проходным изолятором
Совместимые ВС / Оборудование: Ми-8МТВ-1, Ми-8АМТ, Ми-171Е и другие ВС с радиостанцией Прима-КВ при наличии утвержденной документации
Типы согласуемых антенн: Проволочные, колпачковые и короткие штыревые авиационные антенны емкостного типа
Рабочий диапазон частот: 2,0000–29,9999 МГц
Шаг сетки частот связанной радиостанции: 100 Гц
Входной импеданс со стороны фидера: 50 Ом
Время автоматической настройки: В среднем около 1 с / до 2 с в зависимости от исполнения радиостанции и условий настройки
Пропускаемая мощность: 100 Вт или 200 Вт в зависимости от исполнения радиостанции Прима-КВ
Управление / коммутация: Автоматическое управление от радиостанции; релейная коммутация элементов согласования
Цифровые интерфейсы связанной системы: ГОСТ 18977-79 / ARINC 429, RS-422 в зависимости от комплектации радиостанции
Питание: 18–31 В постоянного тока, номинально 27 В
Конструктивное исполнение: Негерметичное, пылезащищенное
Охлаждение: Естественное, без принудительного обдува
Диапазон рабочих температур: −55 до +60 °C
Монтаж: На амортизационной раме ПрК или на штатной полке / этажерке оборудования согласно документации
Типовое место установки на Ми-8: Задняя часть фюзеляжа / грузовая кабина в районе шпангоутов 22–23 и ввода КВ-антенны, в зависимости от компоновки
Масса: Не более 2,75 кг
Связанные блоки: Приемопередатчик Б1-ПрК, пульт Б7П1-ПрК, рама ПрК / Б10А-ПрК
Техническая документация: Паспорт изделия, руководство по эксплуатации Прима-КВ, документация по установке и доработке ВС при наличии
