ОК-10А

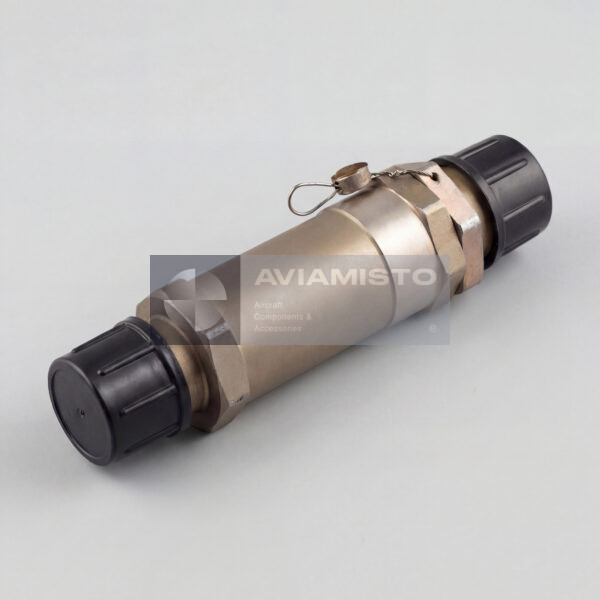

ОК-10А обратный клапан для гидросистем

ОК-10А — обратный гидравлический клапан для линий, где рабочая жидкость должна проходить только в одном направлении. Его устанавливают по стрелке на корпусе. В одну сторону клапан открывается и пропускает АМГ-10, в обратную сторону закрывает проход. Это не регулятор давления и не кран с внешним управлением. Он работает автоматически за счёт давления жидкости и внутренней пружины.

Блокировка обратного потока через ОК-10А

В работе ОК-10А помогает удерживать давление в нужном участке гидросистемы. Такой клапан нужен там, где обратный поток может разгрузить агрегат, сбросить давление или направить жидкость не в тот участок контура. При давлении со стороны разрешённого направления клапан открывается. Если давление приходит с обратной стороны, запирающий элемент садится на седло и перекрывает линию. Нормальная работа зависит от чистоты жидкости, правильной установки и состояния внутренних деталей.

Работа гидролинии с клапаном ОК-10А

В гидравлическом контуре ОК-10А работает вместе с насосами, фильтрами, напорными линиями, штуцерами, гидроагрегатами и реверсивными участками. Если давление не держится, не стоит сразу списывать всё на клапан. Проверяют загрязнение АМГ-10, состояние седла, пружины, запирающего штока, резьбового соединения и соседних элементов системы. Иногда клапан стоит правильно, но из-за износа или грязи на посадочной поверхности уже не запирает линию как нужно.

Применение гидравлического клапана ОК-10А

ОК-10А применяют в гидросистемах, работающих на жидкости АМГ-10. Он может стоять в силовых гидроагрегатах, фильтрационных сборках, реверсивных гидролиниях и других участках, где нужно автоматически остановить обратное движение жидкости. Точное место установки зависит от схемы конкретной системы. В серии ОК есть похожие клапаны с другим проходом, резьбой, расходом и массой. Поэтому при замене лучше сверять маркировку и документацию, а не подбирать деталь только по внешнему виду.

Идентификация и заказ клапана ОК-10А

Перед заказом маркировку установленного клапана нужно проверить по технической документации или каталогу оборудования. В русской карточке основное обозначение пишется как ОК-10А. В английских или экспортных документах может встречаться OK-10A. Для точного запроса лучше указать номер изделия, место установки, резьбу подключения и, если возможно, приложить фото маркировки на корпусе. Изделие также известно под альтернативным обозначением OK-10A.

Тип изделия: Обратный гидравлический клапан
Функция: Пропуск жидкости в одном направлении и блокировка обратного потока
Применение / Где используется: Гидравлические системы
Система / Место установки: Гидравлические линии и сборки
Рабочая среда: АМГ-10
Номинальное рабочее давление: 25.5 МПа
Номинальная пропускная способность: 30 л/мин
Гидравлическое сопротивление при номинальном расходе: Не более 0.1 МПа
Давление открытия клапана: 0.5 кгс/см²
Диапазон температур: −60…+150 °C
Габариты: L 99 мм
Условный проход: 10 мм
Присоединительная резьба: M18×1.5
Масса: Не более 0.22 кг
Документация: Техническая документация на обратный клапан ОК-10А
