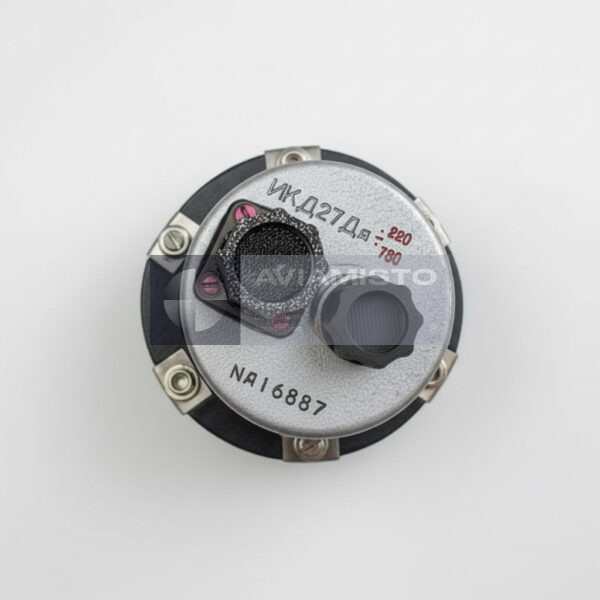

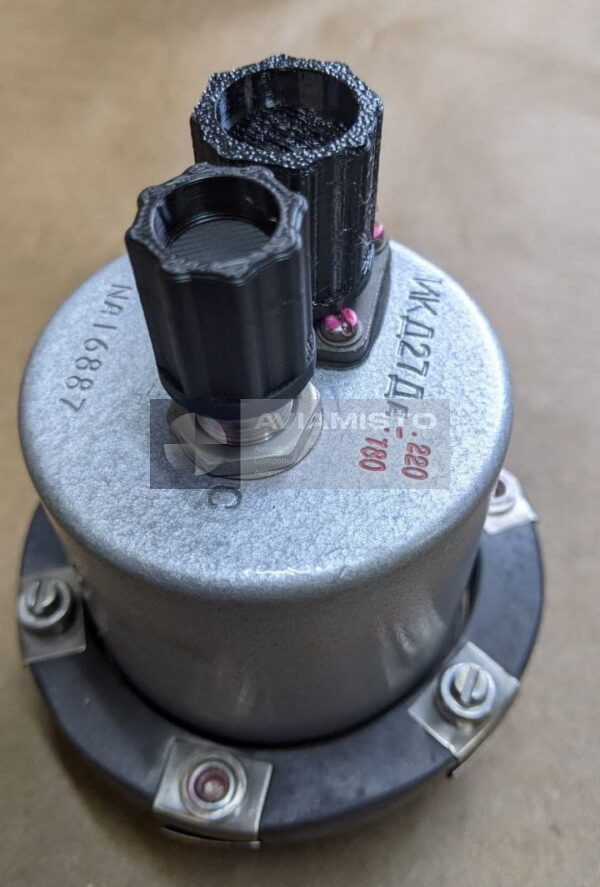

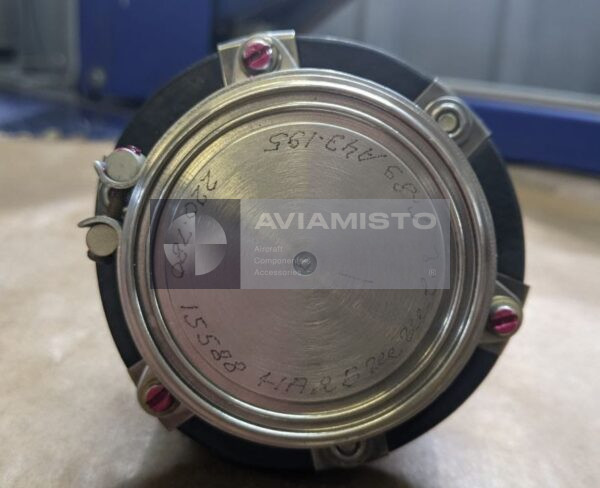

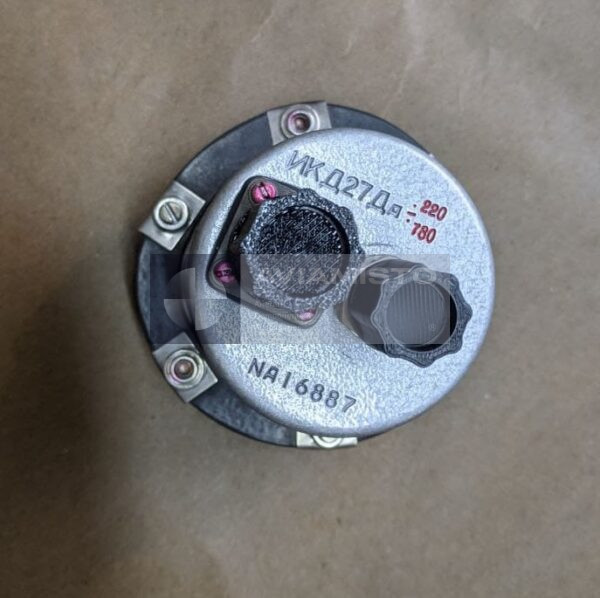

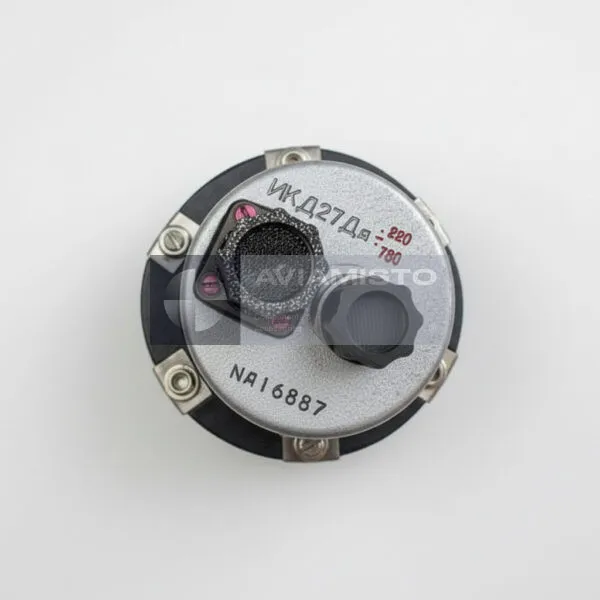

Измерительный комплекс давления
ИКД27ДА-220-780
Цена по запросу
Измерительный комплекс давления
2 в наличии
Описание изделия
ИКД27ДА-220-780 измеритель комплексного давления
ИКД27ДА-220-780 — измеритель комплексного давления для бортовых систем вертолета. Прибор измеряет абсолютное давление воздуха и выдает электрический сигнал постоянного тока, который дальше используется аппаратурой управления или контроля. То есть это не просто датчик “для показаний”, а элемент сигнальной цепи. Он передает в систему значение давления в электрическом виде, чтобы другие блоки могли использовать его в своей логике работы.
Преобразование давления через ИКД27ДА-220-780
Внутри прибора давление воздействует на чувствительный элемент. Его перемещение преобразуется в выходное напряжение, связанное с текущим давлением. Дальше этот сигнал уходит в подключенную аппаратуру. На вертолете такие данные могут использоваться в цепях высотной коррекции, контроля параметров или автоматического регулирования. Сам ИКД27ДА-220-780 ничего не включает и не перемещает. Он только измеряет давление и передает сигнал дальше по цепи.
ИКД27ДА-220-780 в цепях контроля и управления
В системе прибор работает вместе с проводкой, разъемами, блоками управления и аппаратурой, которая принимает сигнал давления. Если на выходе появляется неправильное значение, причина не всегда в самом измерителе. Сначала обычно проверяют питание, состояние разъема, целостность линии и то, как принимающий блок видит сигнал. В таких цепях ошибка может появиться из-за плохого контакта, просадки питания или неисправности уже после датчика.
Применение на вертолетах ИКД27ДА-220-780
ИКД27ДА-220-780 применяется на вертолетах семейств Ми-8, Ми-17, Ми-171 и Ми-171Е. Конкретное место установки зависит от комплектации борта и системы, в которой используется сигнал абсолютного давления. В похожих вертолетах могут стоять разные исполнения оборудования, особенно после ремонта или модернизации. Поэтому прибор лучше подбирать не только по типу машины, а по фактической маркировке и документации конкретного борта.
Идентификация и заказ ИКД27ДА-220-780
Перед заказом нужно сверить обозначение установленного прибора с каталогом деталей или документацией по техническому обслуживанию. В русской карточке основное написание — ИКД27ДА-220-780. В экспортных документах могут встречаться варианты IKD27DA-220-780, IKD-27DA-220-780 или IKD27DA 220-780. Для точного подбора лучше указать тип вертолета, место установки и, если возможно, приложить фото маркировки. Изделие также известно под альтернативными обозначениями IKD27DA-220-780 и IKD-27DA-220-780.
Технические характеристики
Тип изделия: Измеритель комплексного давления
Функция: Измерение абсолютного давления воздуха и преобразование сигнала
Применение / Где используется: Системы измерения давления и управления воздушного судна
Система / Место установки: Управление двигателем, контроль полетных параметров, цепи высотной коррекции
Совместимые ВС / техника: Ми-8, Ми-17, Ми-171, Ми-171Е
Рабочая среда: Воздух
Тип измеряемого давления: Абсолютное давление
Диапазон измерения: 220–780 мм рт. ст.
Выходной сигнал: Напряжение постоянного тока 0.8–8 В
Рабочее напряжение: 27 В постоянного тока
Допустимый диапазон питающего напряжения: 24–29.4 В постоянного тока
Минимальное рабочее напряжение: 18 В постоянного тока
Масса: Не более 0.65 кг
Документация: Техническая документация на ИКД-27ДА-220-780
