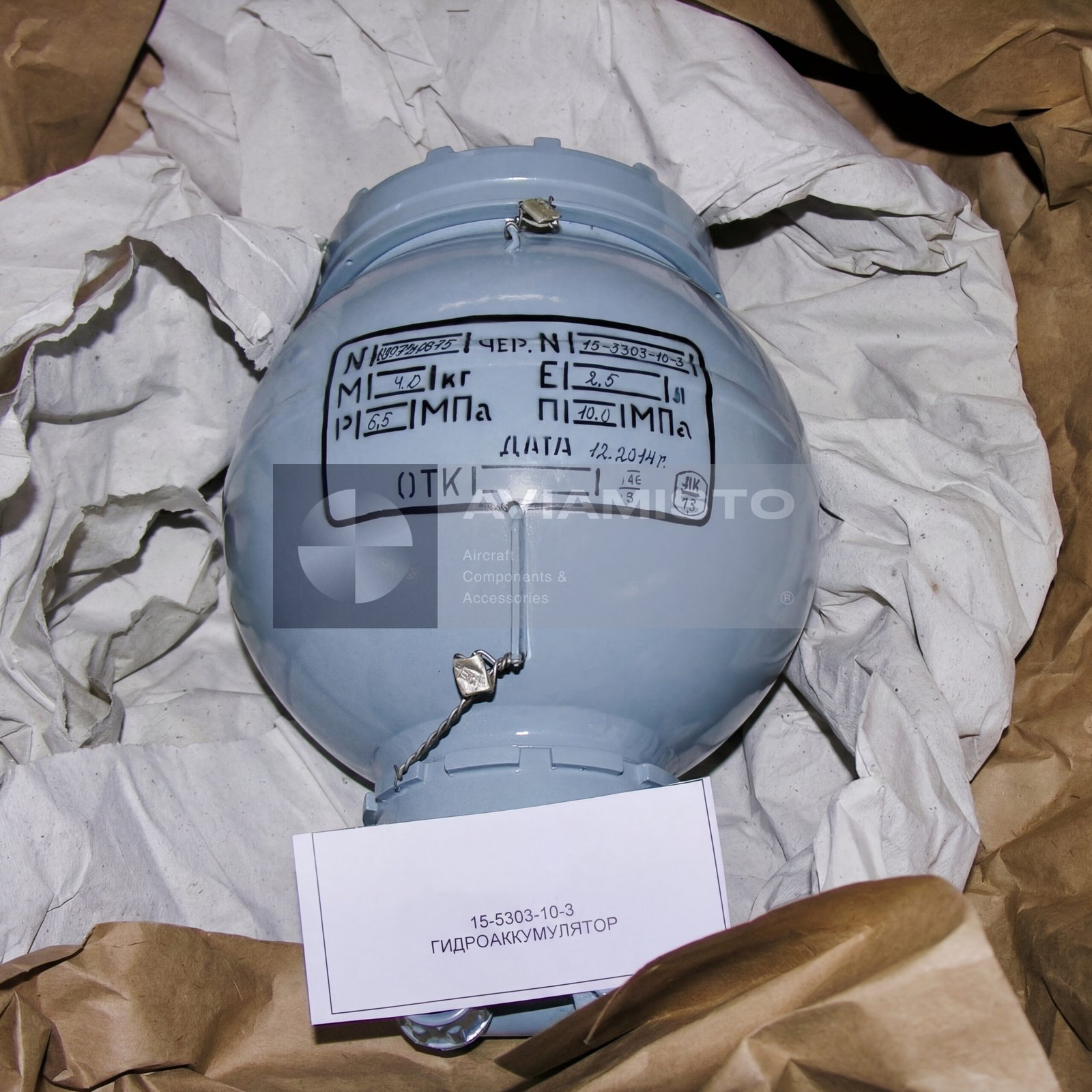

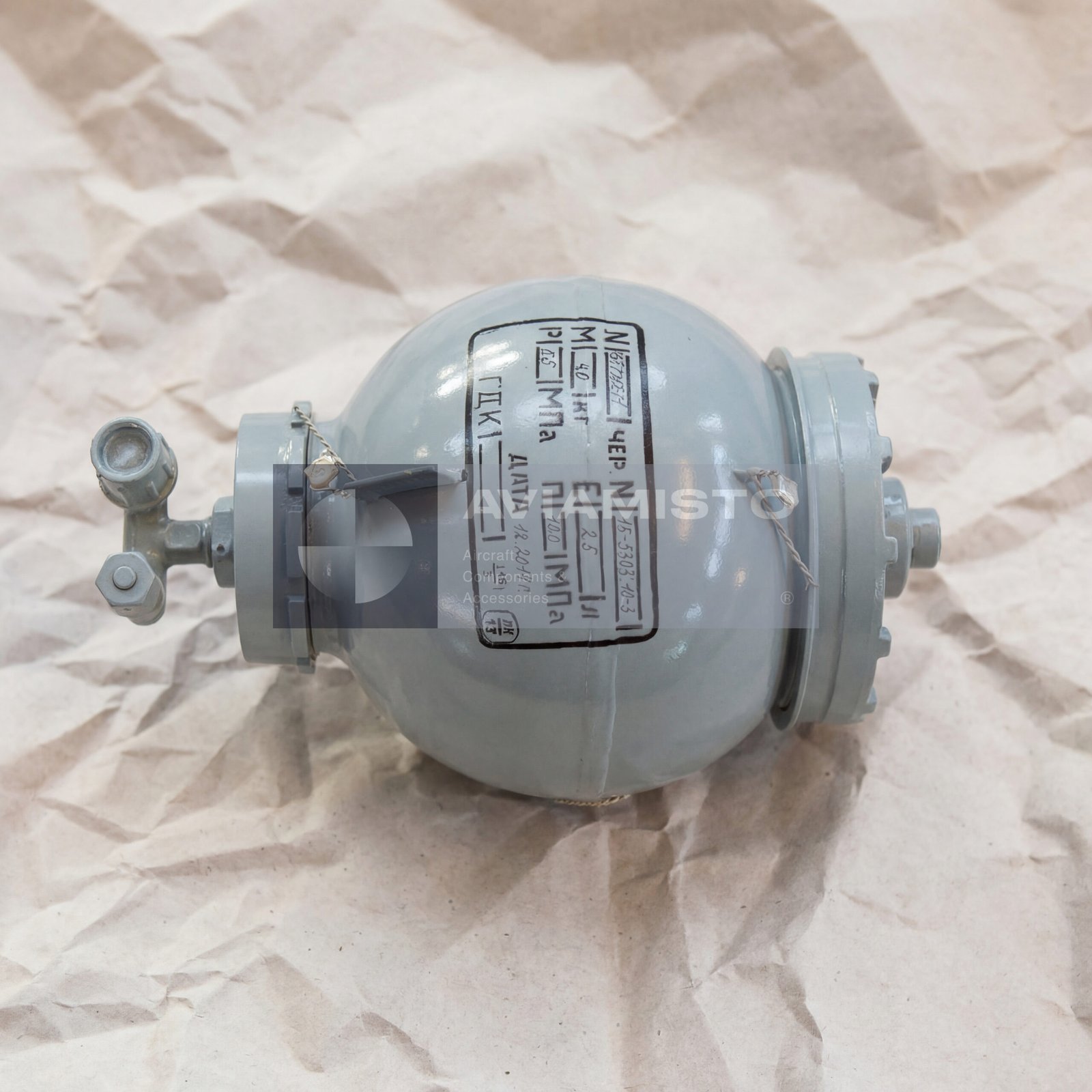

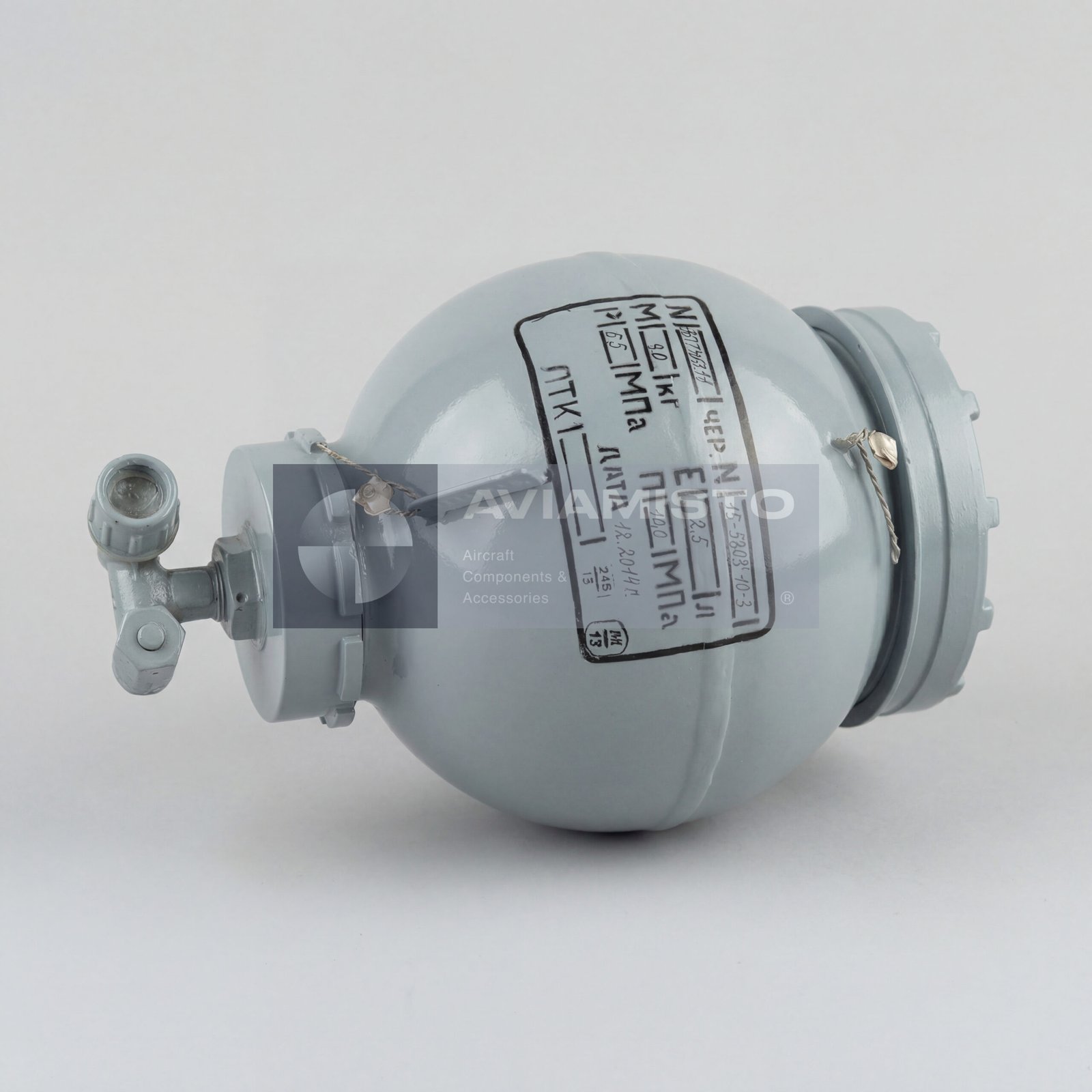

15-5303-10-3

Гидроаккумулятор 15-5303-10-3 в гидросистеме ВС

15-5303-10-3 — авиационный гидроаккумулятор, применяемый в бортовых гидравлических системах, где нужен запас давления и стабильная работа гидравлического контура. Это не насос и не управляющий клапан. Изделие накапливает гидравлическую энергию, уже имеющуюся в системе, и возвращает ее в линию при просадке давления или кратковременной потребности подключенного контура.

Назначение гидроаккумулятора 15-5303-10-3

Основная задача 15-5303-10-3 — поддерживать непрерывность давления в гидросистеме. Когда давление в линии меняется, гидроаккумулятор компенсирует кратковременные потери и поддерживает подключенный контур. Это важно в системах, где резкая просадка давления может повлиять на работу исполнительных механизмов, клапанов или механически нагруженных агрегатов. Фактически изделие дает системе запас давления и снижает влияние коротких гидравлических колебаний.

15-5303-10-3 в резервных гидравлических цепях

Гидроаккумулятор может применяться в основных, резервных и аварийных гидравлических цепях, где системе нужно сохранить ограниченную работоспособность при изменении штатной подачи давления. В такой схеме аккумулятор поддерживает резервный объем рабочей жидкости под давлением. Он не заменяет насос, но помогает контуру сработать, если давление на короткое время снизилось, задержалось или стало нестабильным.

Работа 15-5303-10-3 в составе гидроустановки

15-5303-10-3 работает не отдельно, а вместе с насосами, магистралями, запорными клапанами, обратными клапанами, фильтрами, штуцерами и гидроприводами. Он не управляет этими элементами напрямую. Его роль — сохранить доступный запас давления при изменении расхода или подачи. Если давление в системе нестабильное, нужно проверять не только гидроаккумулятор, но и зарядку азотом, утечки, насосы, клапаны, фильтры, загрязнение жидкости и связанные агрегаты.

Мембрана и ремонтные элементы 15-5303-10-3

Для ремонта или капитального ремонта гидроаккумулятора в документации могут указываться отдельные заменяемые элементы. К ним относятся мембрана 15.5303.010-006, также обозначаемая как 15-5303-10-6, верхняя гайка 15.5303.012, верхняя крышка 15.5303.048, крышка 15.5303.052 и нижняя гайка 15.5303.053. Эти номера важны, если запрос идет не на гидроаккумулятор в сборе, а на ремонтный комплект или отдельные детали узла.

Обозначения 15-5303-10-3 в документации

В документах изделие может встречаться в нескольких вариантах написания: 15-5303-10-3 и 15.5303-10-3. Перед заказом нужно сверить маркировку установленного гидроаккумулятора с каталогом деталей или документацией производителя. Внешне похожий аккумулятор не всегда является правильной заменой. Нужно подтверждать номер детали, место установки, параметры давления, применяемость и ремонтную документацию.

Зарядка азотом и давление

15-5303-10-3 относится к заряжаемым гидроаккумуляторам емкостью 2,5 л. Рабочее давление указано как P = 6,5 МПа, давление зарядки азотом — E = 10 МПа. Эти значения нужно обязательно сверять по применимой документации перед обслуживанием, потому что обозначения и единицы давления в старых технических документах критически важны. Зарядка и проверка должны выполняться только по утвержденной процедуре производителя или эксплуатационной документации ВС.

Поставка и документация 15-5303-10-3

При заказе нужно четко указать, требуется гидроаккумулятор в сборе или отдельные ремонтные элементы: мембрана, крышки, гайки или другие детали. Состояние может быть новым, с хранения, после ремонта, после капитального ремонта или исправным после проверки. Для авиационного применения желательно наличие паспорта изделия, документов качества, протокола проверки, ремонтной документации или ссылки на каталог деталей.

Тип изделия: Авиационный гидроаккумулятор
Обозначение: 15-5303-10-3
Альтернативное обозначение: 15.5303-10-3
Функция: Накопление давления, резерв давления и поддержание давления в гидросистеме
Применение / Где используется: Авиационные гидравлические и резервные системы
Система / Место установки: Гидравлическая система
Совместимые ВС / Оборудование: Вертолеты российского производства, оснащенные соответствующими гидросистемами
Емкость: 2,5 л
Рабочее давление: P = 6,5 МПа
Давление зарядки азотом: E = 10 МПа
Масса: Около 4,0 кг
Рабочая жидкость: Авиационная гидравлическая жидкость согласно документации применяемой системы
Связанный ремонтный элемент: Мембрана 15.5303.010-006 / 15-5303-10-6
Связанные детали: Верхняя гайка 15.5303.012; верхняя крышка 15.5303.048; крышка 15.5303.052; нижняя гайка 15.5303.053
Взаимозаменяемость / Замена: Подтверждается по каталогу деталей, маркировке установленного изделия и ремонтной документации
Состояние: Новый / с хранения / после ремонта / после капитального ремонта / исправный после проверки в зависимости от наличия
Проверка / Контроль: Проверка корпуса, маркировки, герметичности, давления, зарядки азотом, состояния мембраны, штуцеров и резьб
Техническая документация: Документация производителя, паспорт изделия, ремонтная документация и каталог деталей при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
