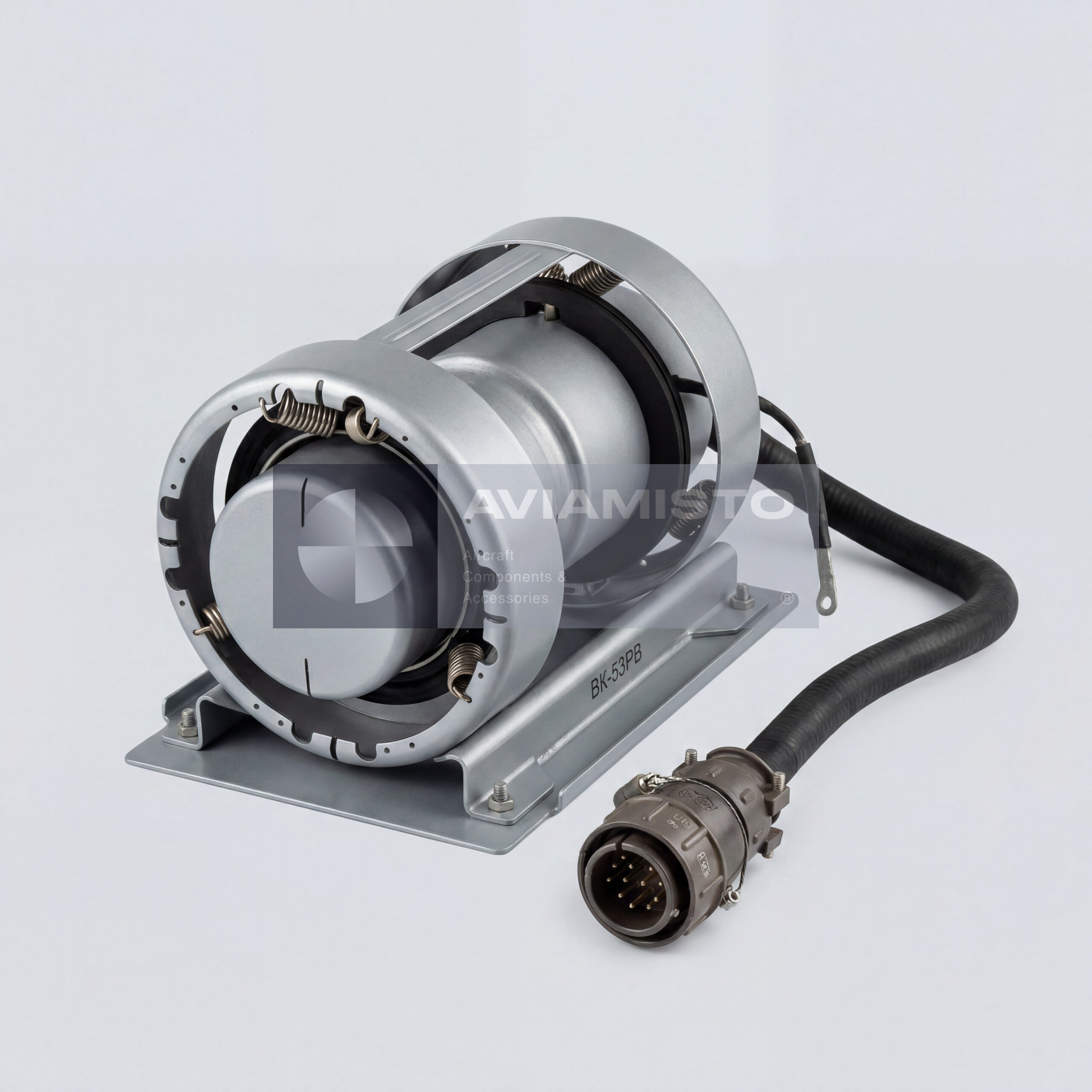

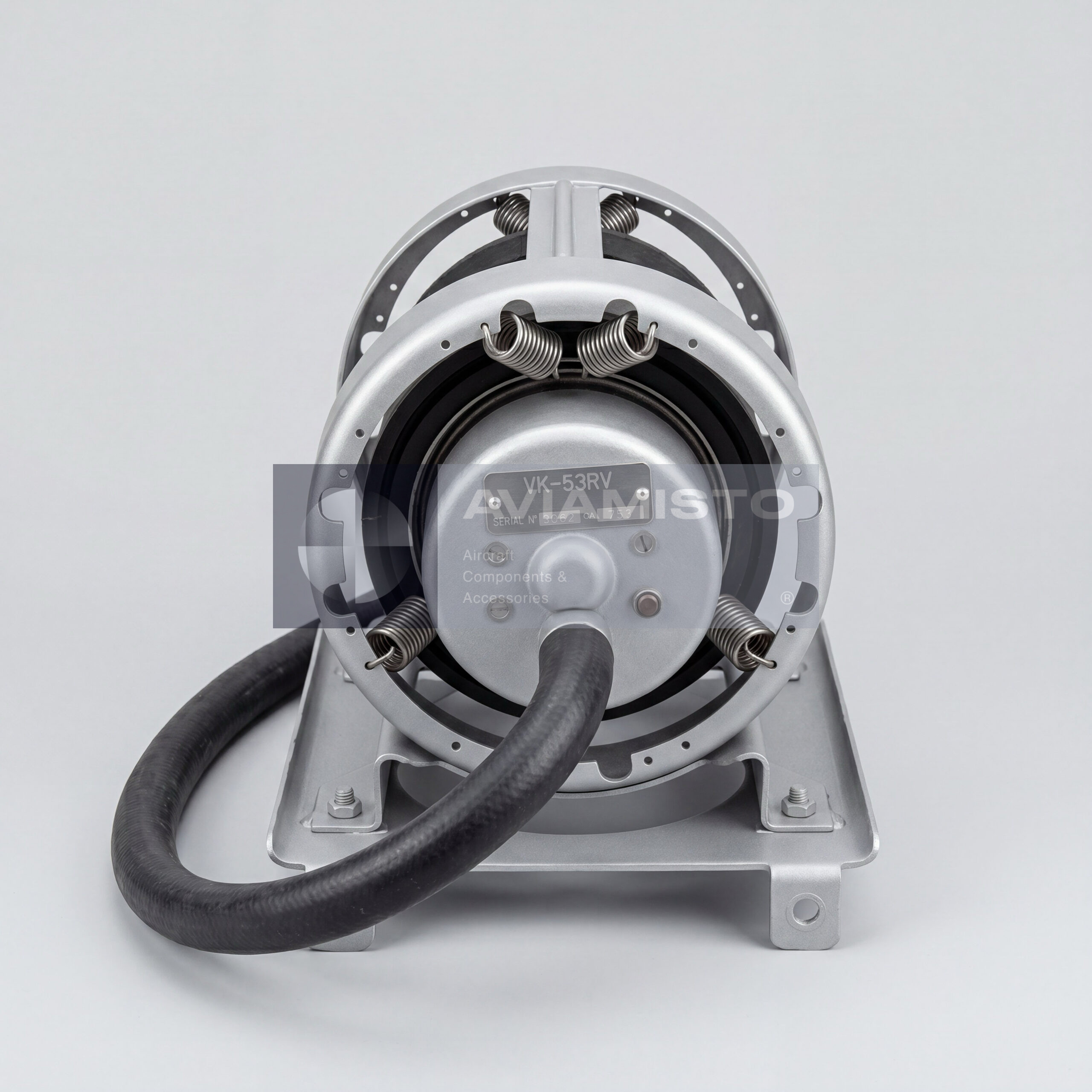

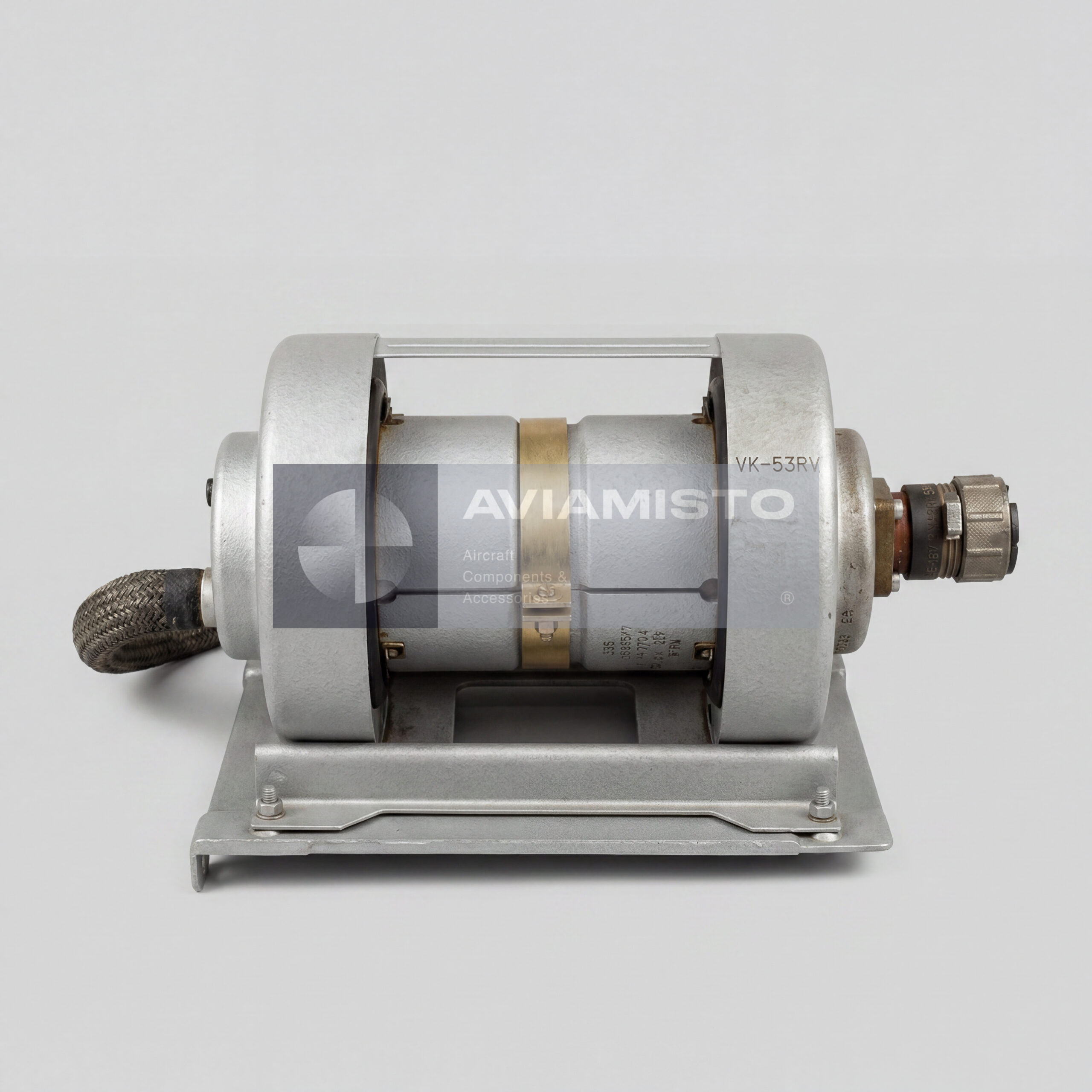

ВК-53Э-РВ серия 5

ВК-53Э-РВ серия 5 в бортовом оборудовании

ВК-53Э-РВ серия 5 — авиационный выключатель коррекции, применяемый в бортовом оборудовании вертолетов и самолетов. В каталогах изделие проходит как выключатель коррекции и относится к типу КИА. Для вертолетной тематики оно указывается среди запчастей для Ми-8. Основная задача прибора — временно отключать цепи коррекции гироскопических приборов во время разворотов, когда сигналы корректоров могут стать недостоверными из-за действия ускорений и центробежных сил.

Зачем нужен выключатель коррекции ВК-53Э-РВ

Во время виража маятниковые или жидкостные корректоры могут отклоняться не по истинной вертикали, а по так называемой кажущейся вертикали. Если в этот момент их сигнал продолжит поступать на гироскопический прибор, он может внести ошибку вместо полезной коррекции. ВК-53Э-РВ следит за угловой скоростью разворота и при превышении установленного порога отключает продольную и боковую коррекцию. После прекращения разворота коррекция снова подключается. Это защищает гиросистему от неправильной подстройки в маневре.

Принцип работы ВК-53Э-РВ

Работа ВК-53Э-РВ основана на определении угловой скорости воздушного судна вокруг вертикальной оси. Внутри прибора используется гиромоторный узел, для подобных изделий часто указывается связь с типом ГМА-4П. Когда угловая скорость превышает порог, прибор меняет состояние своих цепей и выдает команду на отключение коррекции. Чтобы исключить ложные срабатывания от кратковременной болтанки или вибрации, в работе предусмотрена задержка. После снижения угловой скорости ниже порога коррекция восстанавливается через установленное время.

ВК-53Э-РВ в курсовых и гироскопических системах

ВК-53Э-РВ может применяться в цепях гироскопических приборов и курсовых систем, где требуется отключать коррекцию при развороте. В таких схемах он работает не как датчик курса и не как указатель, а как защитный коммутационный элемент. Его задача — решить, когда коррекционный сигнал можно подавать на гироприбор, а когда его нужно временно изолировать. В системах типа ГМК-1 и близких комплексах это особенно важно, потому что неверная коррекция может привести к уходу показаний во время маневра.

Применение ВК-53Э-РВ на Ми-8 и другой технике

ВК-53Э-РВ серия 5 указан как изделие для вертолетов Ми-8. Родственные исполнения семейства ВК-53 могут встречаться на вертолетах Ми и Ка, а также на других воздушных судах с совместимыми гироскопическими системами. При замене важно смотреть не только базовое обозначение ВК-53, но и полный индекс: Э, РВ, РБ, РШ, серия и тип разъема. Внешне похожие изделия могут отличаться подключением, креплением, порогами или совместимостью с конкретной схемой борта.

Проверка и обслуживание ВК-53Э-РВ

При проверке ВК-53Э-РВ контролируют питание, порог срабатывания, задержку отключения коррекции, время восстановления, состояние разъема и прохождение коммутационных цепей. Неисправность может проявляться как отсутствие отключения коррекции в развороте, ложное отключение на прямолинейном участке, задержка восстановления или неправильная работа связанного гироприбора. Проверять прибор нужно по РТЭ и методике стендовой проверки для конкретной системы, потому что сам факт наличия питания еще не подтверждает правильную работу порога и задержек.

Поставка и идентификация ВК-53Э-РВ

При заказе лучше указывать полное обозначение ВК-53Э-РВ серия 5, а также тип воздушного судна и систему, куда изделие устанавливается. По каталожным данным изделие проходит как выключатель коррекции для Ми-8, код ОКП 754515081003, тип изделия КИА. Для авиационной поставки важно подтвердить паспорт, этикетку, состояние хранения, результаты проверки, серию, тип разъема и соответствие схеме конкретного борта. Одного обозначения “ВК-53” недостаточно, потому что в семействе есть несколько исполнений.

Тип изделия: Авиационный выключатель коррекции / коммутатор коррекции
Обозначение: ВК-53Э-РВ серия 5
Английское обозначение: VK-53E-RV Series 5
Функция: Автоматическое отключение цепей коррекции при развороте воздушного судна
Применение / Где используется: Навигационные, гироскопические и корректирующие цепи бортового оборудования
Система / Место установки: Бортовое оборудование самолетов и вертолетов, цепи управления коррекцией
Каталожный тип изделия: КИА
Код ОКП: 754515081003
Связанная техника: Вертолеты Ми-8; другая техника Ми / Ка в зависимости от комплектации и документации
Родственные исполнения: ВК-53Э-РБ, ВК-53Э-РШ и другие исполнения семейства ВК-53
Измеряемый параметр: Угловая скорость разворота вокруг вертикальной оси
Внутренний чувствительный узел: Гиромоторный узел, для подобных изделий часто указывается тип ГМА-4П
Отключаемые цепи: Цепи продольной и боковой коррекции гироскопических приборов / курсовых систем в зависимости от схемы
Порог срабатывания: Ориентировочно 0,1–0,3°/с по угловой скорости разворота
Погрешность срабатывания: Не более ±0,05°/с от установленного порога
Задержка отключения коррекции: Ориентировочно 5,7–15 с после превышения пороговой угловой скорости
Время восстановления коррекции: Ориентировочно 2–3 с после прекращения разворота или снижения угловой скорости ниже порога
Питание переменным током: 36 В ±10%, 400 Гц
Питание постоянным током: 27 В постоянного тока, номинально
Потребляемый ток по цепи постоянного тока: Не более 0,5 А
Режим работы: Длительный, непрерывный
Диапазон рабочих температур: −60 до +60 °C
Исполнение корпуса: Герметичное, пыле- и влагозащищенное
Техническая документация: Паспорт изделия, РТЭ воздушного судна, схемы подключения и методика проверки при наличии
