ТВ-45К

Автономная работа термометра ТВ-45К

Измерительная часть ТВ-45К работает автономно. Для определения температуры прибору не нужно питание от бортовой сети, электронный блок или сигнальная линия. Он показывает температуру непосредственно в месте установки. Это удобно для авиационной эксплуатации: меньше зависимость от электроснабжения, проще проверка, понятнее считывание. Электрическое питание, если оно предусмотрено в конкретном исполнении, относится к подсветке шкалы, а не к самому измерению температуры. Поэтому даже при отсутствии питания измерительная часть остается рабочей.

Биметаллический принцип измерения ТВ-45К

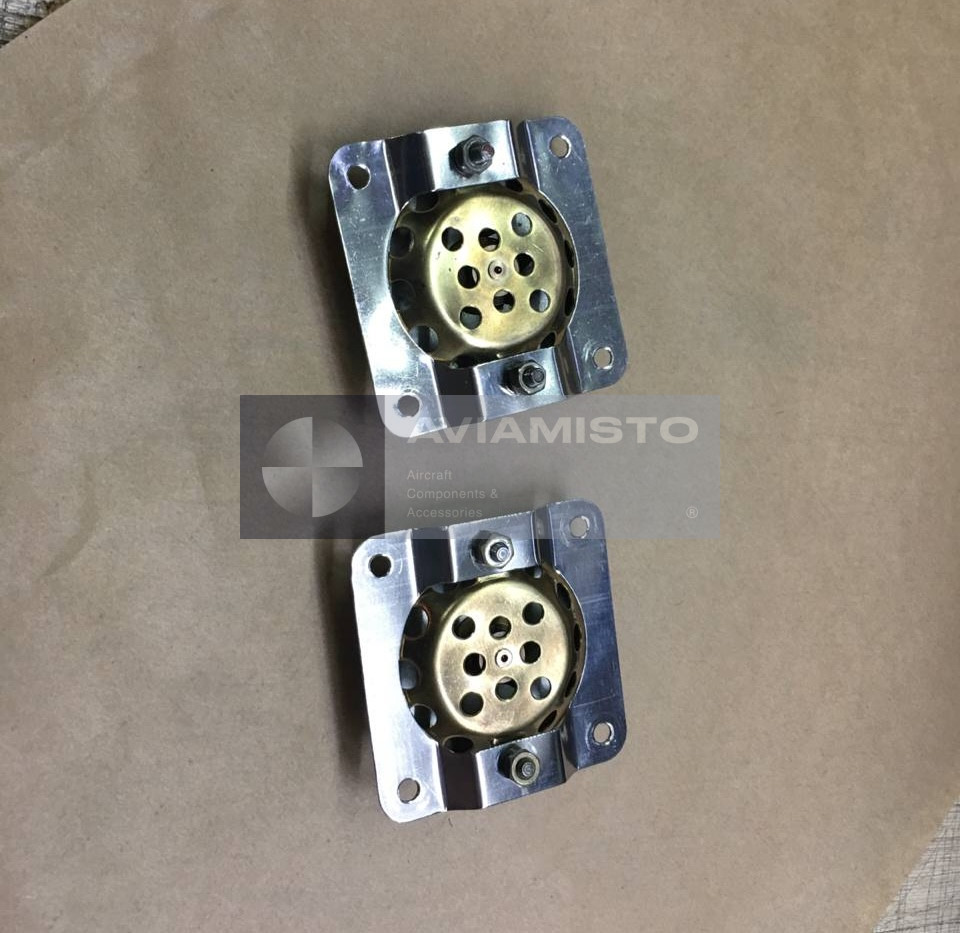

Внутри ТВ-45К установлен биметаллический чувствительный элемент. При изменении температуры биметаллическая спираль скручивается или раскручивается и через механическую связь перемещает стрелку по шкале. Конструкция не требует пневматических линий, усилителей или электрических датчиков. При этом место установки имеет значение: если прибор закрыт панелью, находится рядом с горячим оборудованием или плохо обдувается воздухом кабины, показание может отличаться от реальной средней температуры в отсеке.

Применение ТВ-45К на вертолетах

На вертолетах семейства Ми-8 / Ми-17 термометр ТВ-45К может использоваться для контроля температуры в кабине экипажа или салоне. Для вертолетной эксплуатации такой прибор удобен тем, что спокойно переносит вибрации и дает простое визуальное показание без участия сложной системы кондиционирования или обогрева. Его можно использовать как быстрый ориентир при оценке условий в кабине, работе отопления, вентиляции или общего температурного режима. На Ансат и Ка-32 применение зависит от комплектации и места установки.

Шкала и исполнение ТВ-45К

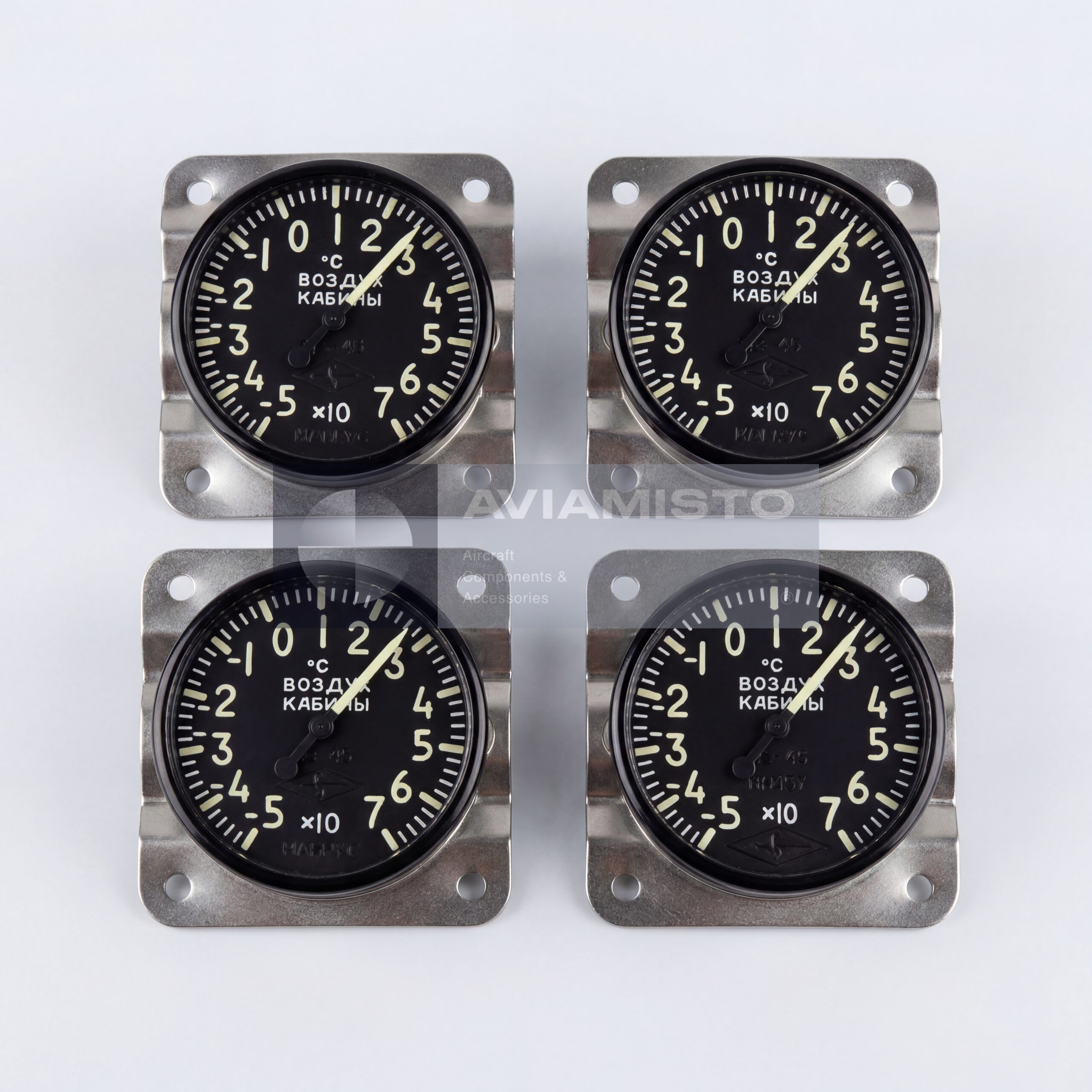

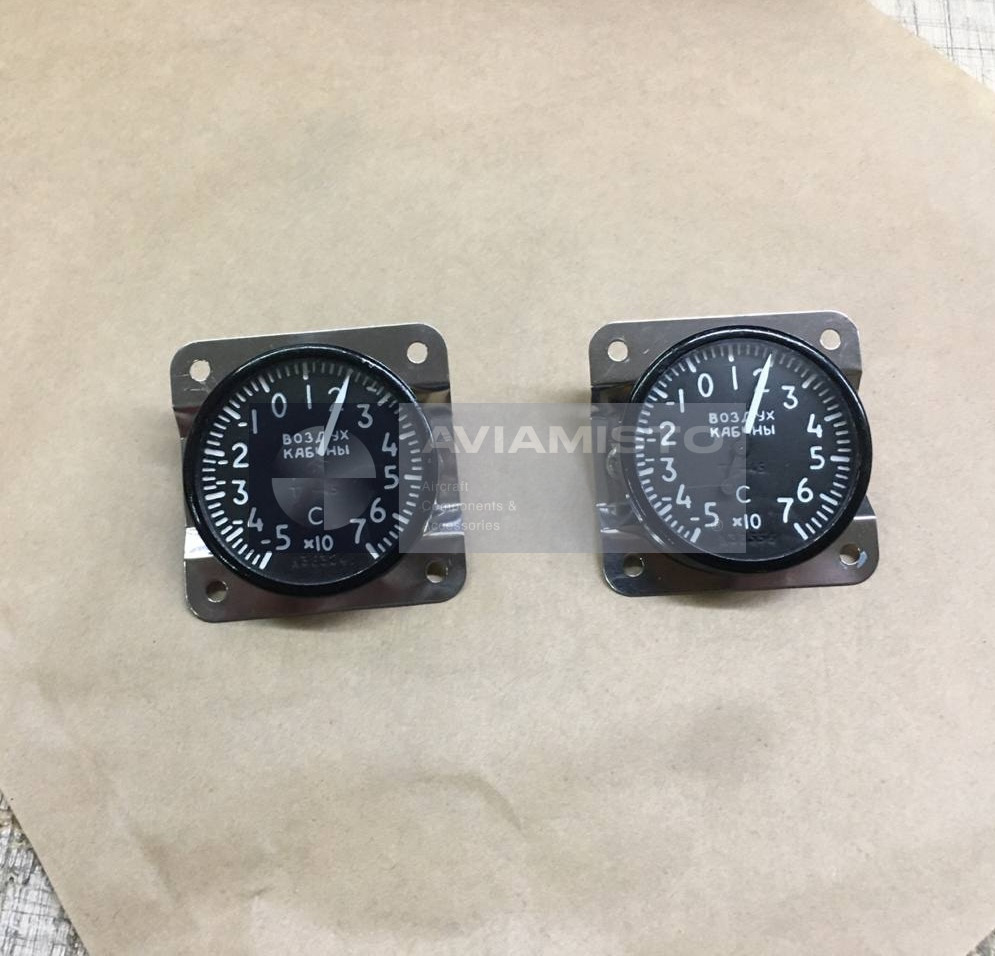

Шкала ТВ-45К выполнена в градусах Цельсия и рассчитана на широкий диапазон температур, характерный для авиационной эксплуатации. Индекс “К” обычно связывают с исполнением под кабину с подсветкой или светосоставом, в том числе под красный или белый свет в зависимости от серии. При заказе это лучше уточнять отдельно, потому что внешне похожие термометры могут отличаться шкалой, подсветкой, напряжением ламп, креплением и документацией. Для замены важно подбирать не только обозначение, но и фактическое исполнение.

Проверка и поставка ТВ-45К

При проверке ТВ-45К смотрят состояние корпуса, стекла, шкалы, стрелки, крепления и подсветки при ее наличии. Стрелка должна перемещаться плавно и без заеданий. На приборе не должно быть следов влаги, деформации или повреждения шкалы. Для поставки желательно уточнить состояние изделия, наличие паспорта или этикетки, напряжение подсветки, серию исполнения и совместимость с местом установки на конкретном воздушном судне. Для такого прибора внешний вид важен, но окончательно годность лучше подтверждать проверкой показаний.
