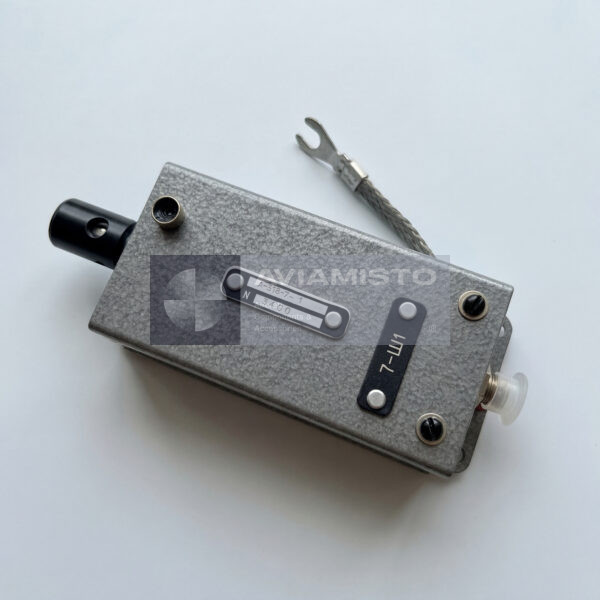

А-318-7-1

А-318-7-1 в составе радиокомпаса АРК-22

А-318-7-1 — авиационный блок согласования антенны, применяемый в составе автоматического радиокомпаса АРК-22. Он устанавливается в антенно-фидерном тракте, между антенной системой и приемными цепями. Сам по себе этот блок не является радиокомпасом и не показывает экипажу направление. Его задача — подготовить сигнал от антенны так, чтобы приемная часть АРК-22 могла работать устойчиво в своем диапазоне. Для такой аппаратуры качество согласования напрямую влияет на прием, чувствительность и стабильность навигационного сигнала.

Зачем нужен блок А-318-7-1

Сигналы радиомаяков и радиостанций, с которыми работает радиокомпас, могут быть слабыми и подверженными помехам. Если антенный тракт плохо согласован с приемником, часть полезного сигнала теряется, а работа системы становится менее устойчивой. Блок А-318-7-1 выполняет согласование и первичную стабилизацию сигнала между антенной и приемными цепями. Благодаря этому приемник получает более корректный сигнал для дальнейшей обработки. В эксплуатации это важно для надежного определения пеленга и нормальной работы навигационного оборудования.

А-318-7-1 в задачах радионавигации

АРК-22 используется для навигации по приводным радиостанциям, радиомаякам и другим источникам сигнала в соответствующих диапазонах. Блок А-318-7-1 в этой системе не вычисляет пеленг и не формирует индикацию. Он работает раньше — на участке прохождения сигнала от антенны к приемнику. Если этот участок работает неправильно, вся система может показывать нестабильную работу, даже если приемник и пульт управления внешне исправны. Поэтому при диагностике радиокомпаса антенный тракт нельзя исключать из проверки.

Применение А-318-7-1 на воздушных судах

Блок А-318-7-1 применяется в составе АРК-22 на вертолетах и самолетах, включая Ми-8, Ми-26, Су-27, Ан-124 и другие типы воздушных судов с соответствующей комплектацией. Конкретное место установки зависит от схемы антенно-фидерного тракта и компоновки оборудования на данном ВС. На вертолетах радиокомпас используется для маршрутной навигации, захода по приводам и работы в районах, где такая радионавигация остается актуальной. Перед заменой блок нужно сверять с документацией АРК-22 и каталогом деталей конкретной машины.

Связь А-318-7-1 с оборудованием АРК-22

А-318-7-1 работает вместе с приемными блоками, антенной системой, пультами управления и фидерными линиями радиокомпаса АРК-22. При плохой работе радиокомпаса не стоит сразу считать неисправным только приемник. Причина может быть в антенне, фидере, заземлении, разъеме, экранировке или самом блоке согласования. Поэтому А-318-7-1 обычно проверяют как часть полного антенного тракта. Для радиочастотной аппаратуры даже небольшой дефект контакта или экрана может заметно ухудшить прием.

Проверка и поставка блока А-318-7-1

При осмотре блока А-318-7-1 обращают внимание на корпус, разъемы, крепление, состояние фидерных подключений, экранировку, заземление, следы влаги, коррозии и предыдущего ремонта. В заявках изделие лучше указывать по полному обозначению А-318-7-1. В англоязычных документах может встречаться вариант A-318-7-1, а в складских базах — просто как компонент АРК-22. Перед поставкой желательно подтвердить состояние, наличие документации и совместимость с конкретной установкой радиокомпаса.

Тип изделия: Блок согласования антенны
Обозначение: А-318-7-1
Латинское обозначение: A-318-7-1
Альтернативные обозначения: A-318-7-1, А-318-7-1, компонент АРК-22
Функция: Согласование и стабилизация сигнала между антенной системой и приемными цепями
Применение / Где используется: Автоматический радиокомпас АРК-22
Система / Место установки: Антенно-фидерный тракт радиокомпаса
Роль в системе: Подготовка и согласование антенного сигнала перед обработкой приемником
Диапазон частот: Соответствует рабочим диапазонам АРК-22 в ДВ / СВ диапазонах
Совместимые ВС / Оборудование: Ми-8, Ми-26, Су-27, Ан-124 и другие ВС с системой АРК-22 в зависимости от комплектации
Связанное оборудование: Приемные блоки АРК-22, антенная система, пульты управления и фидерные цепи
Поддерживаемая навигационная функция: Прием сигналов радиомаяков и радиостанций для определения пеленга
Состояние: В зависимости от поставки
Техническая документация: Документация А-318-7-1 и документация системы АРК-22 при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
