МСТВ-1,2А

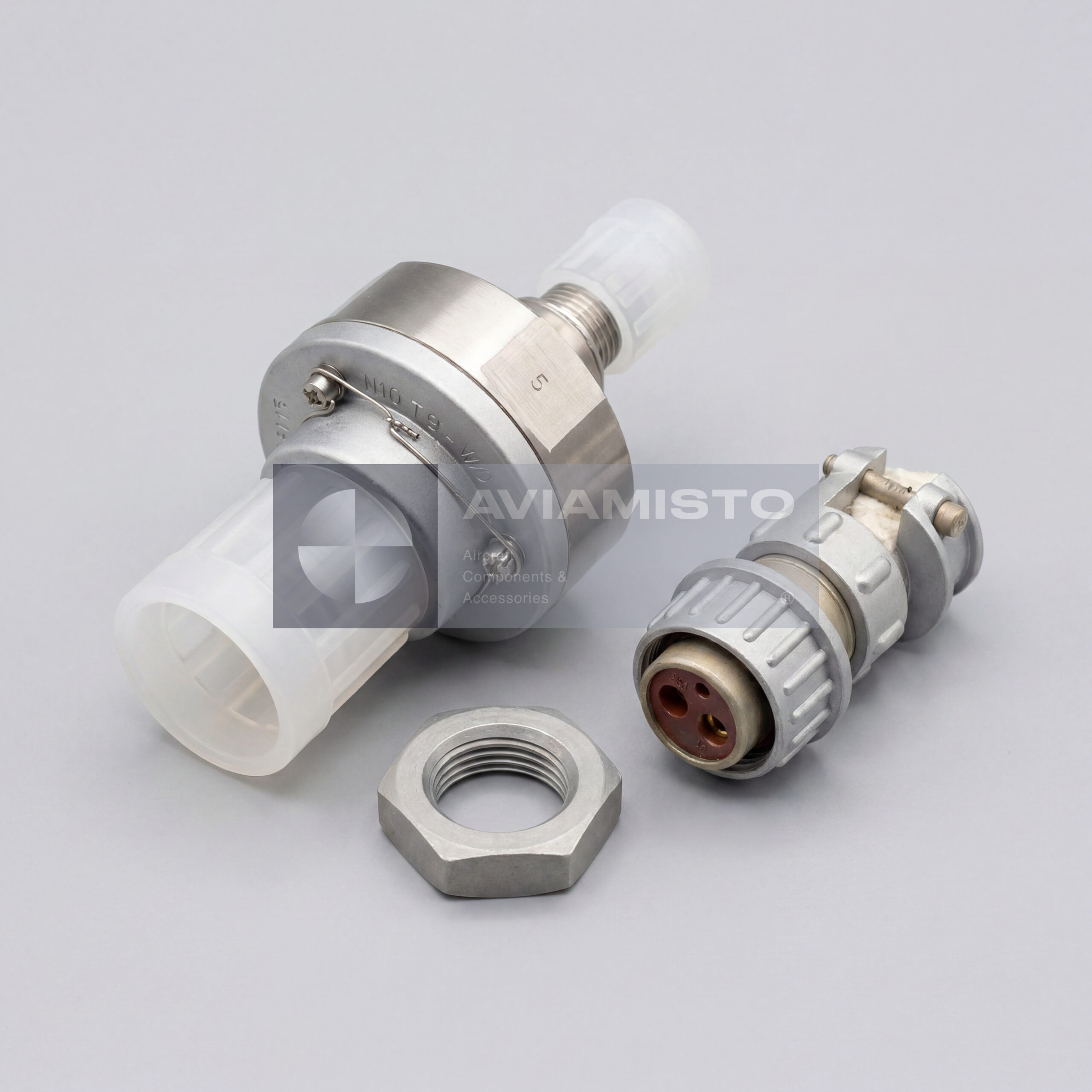

Малогабаритный сигнализатор МСТВ-1.2А

МСТВ-1.2А — малогабаритный авиационный сигнализатор избыточного давления. Он применяется в системах двигателя или вспомогательной силовой установки, где нужно получить электрический сигнал при достижении заданного давления. В кабине этот сигнал может включать лампу или поступать в цепь контроля, в зависимости от схемы конкретного борта. Это не манометр. Прибор не показывает величину давления, а только фиксирует переход через установленный порог.

Контроль давления через МСТВ-1.2А

Сигнализатор ставят в участках, где достаточно порогового контроля давления. В масляной системе он может подтверждать наличие давления после запуска двигателя или ВСУ. В воздушных и жидкостных линиях используется для контроля достижения заданного уровня давления. МСТВ-1.2А работает через замыкание или размыкание контактов, поэтому при замене нужно проверять не только сам прибор, но и схему его подключения.

МСТВ-1.2А в составе двигателей и ВСУ

МСТВ-1.2А применяется в масляных и воздушных системах авиационных двигателей и вспомогательных силовых установок. Встречается в составе ВСУ АИ-9 и АИ-9В, двигателей НК-8-2У и ТВ2-117. По применяемости связан с вертолетами семейства Ми-8 и самолетами Ан-74. В отдельных каталогах также встречается привязка к Ту-154Б. Точное место установки зависит от модификации двигателя, воздушного судна и конкретной схемы контроля давления.

Связанные узлы вокруг МСТВ-1.2А

В работе сигнализатор связан с масляными насосами, линиями давления, фильтрами, агрегатами двигателя, сигнальными лампами и релейными цепями. Сам он давление не регулирует. Его задача — изменить состояние контактов при достижении заданного порога. Поэтому при отказе индикации не всегда виноват МСТВ-1.2А. Причина может быть в лампе, проводке, разъеме или цепи питания, и это нужно проверить до замены изделия.

Идентификация и заказ МСТВ-1.2А

Перед заказом маркировку прибора нужно сверить с каталогом деталей самолета, вертолета или двигателя. Суффикс важен, потому что в семействе МСТВ есть разные исполнения и разные давления срабатывания. Для правильного подбора лучше указать тип воздушного судна, двигатель или ВСУ, место установки и номер изделия по формуляру или ведомости ЗИП. Изделие также известно под обозначениями МСТВ-1.2А, МСТВ-1,2А и MSTV-1.2A.

Тип изделия: Малогабаритный теплостойкий виброустойчивый сигнализатор избыточного давления
Функция: Выдача электрического сигнала при достижении заданного давления
Применение / Где используется: Масляные и воздушные системы авиационных двигателей и ВСУ
Система / Место установки: Цепь контроля давления двигателя / ВСУ
Совместимые ВС / техника: АИ-9, АИ-9В, НК-8-2У, ТВ2-117, вертолеты семейства Ми-8, Ан-74, Ту-154Б
Давление срабатывания: 1.2 кгс/см², на понижение
Рабочая среда: Нейтральные жидкости и газы, жидкость НГЖ, масло МС-8РК
Напряжение коммутируемой цепи: 27 В постоянного тока
Коммутируемый ток: До 1.5 А при омической нагрузке; до 0.5 А при индуктивной нагрузке
Диапазон температур: −60…+180 °C
Виброустойчивость: 10–5000 Гц; амплитуда до 1 мм; ускорение до 20 g
Габариты: Ø60 × 105 мм
Масса: 180 г
Назначенный ресурс / срок службы: 30,000 ч / 30 лет
Документация: РО ВС, документация двигателя, каталог деталей, техническая документация производителя
