КП-9В
Клапан перепуска воздуха
Описание
КП-9В клапан перепуска воздуха в системе АИ-9В

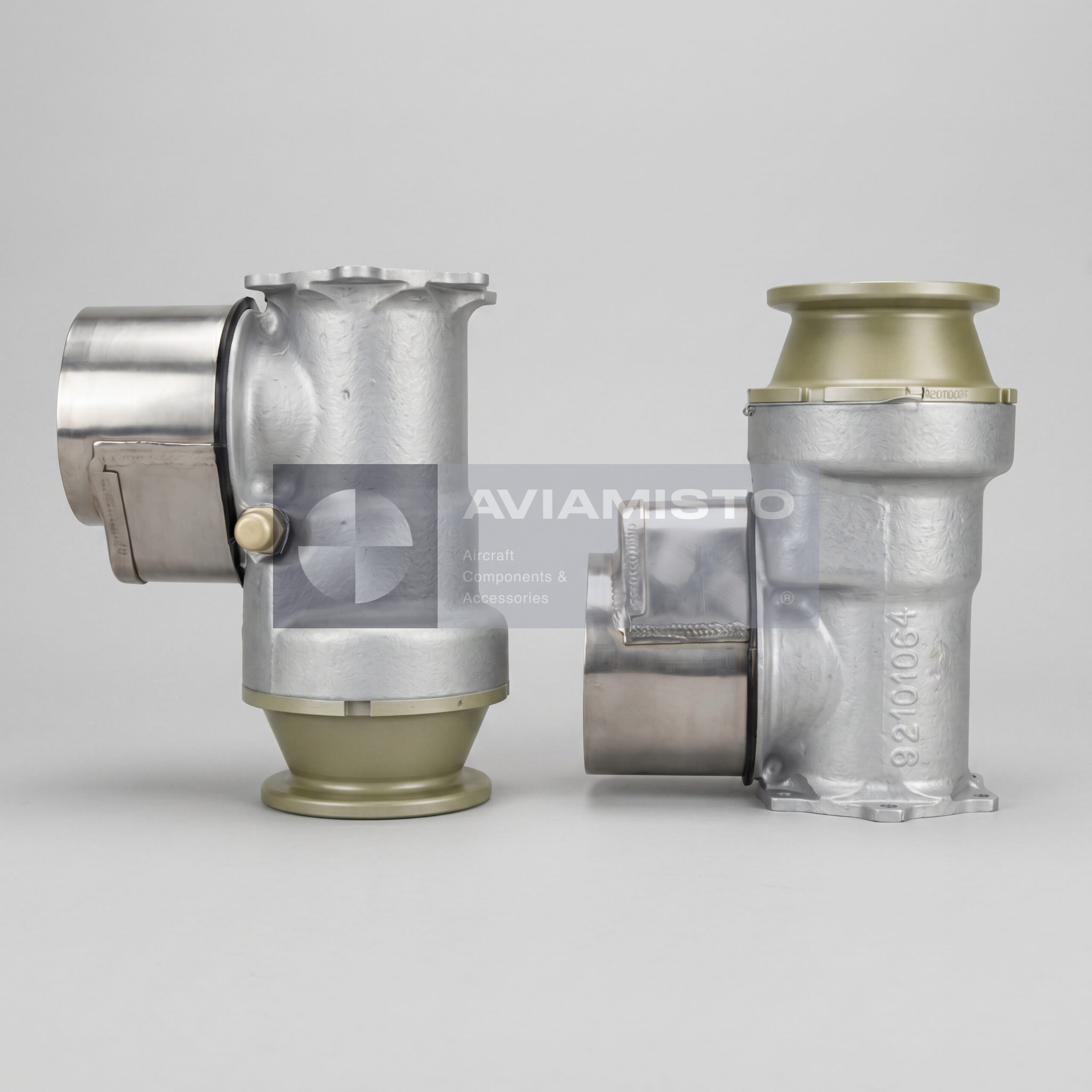

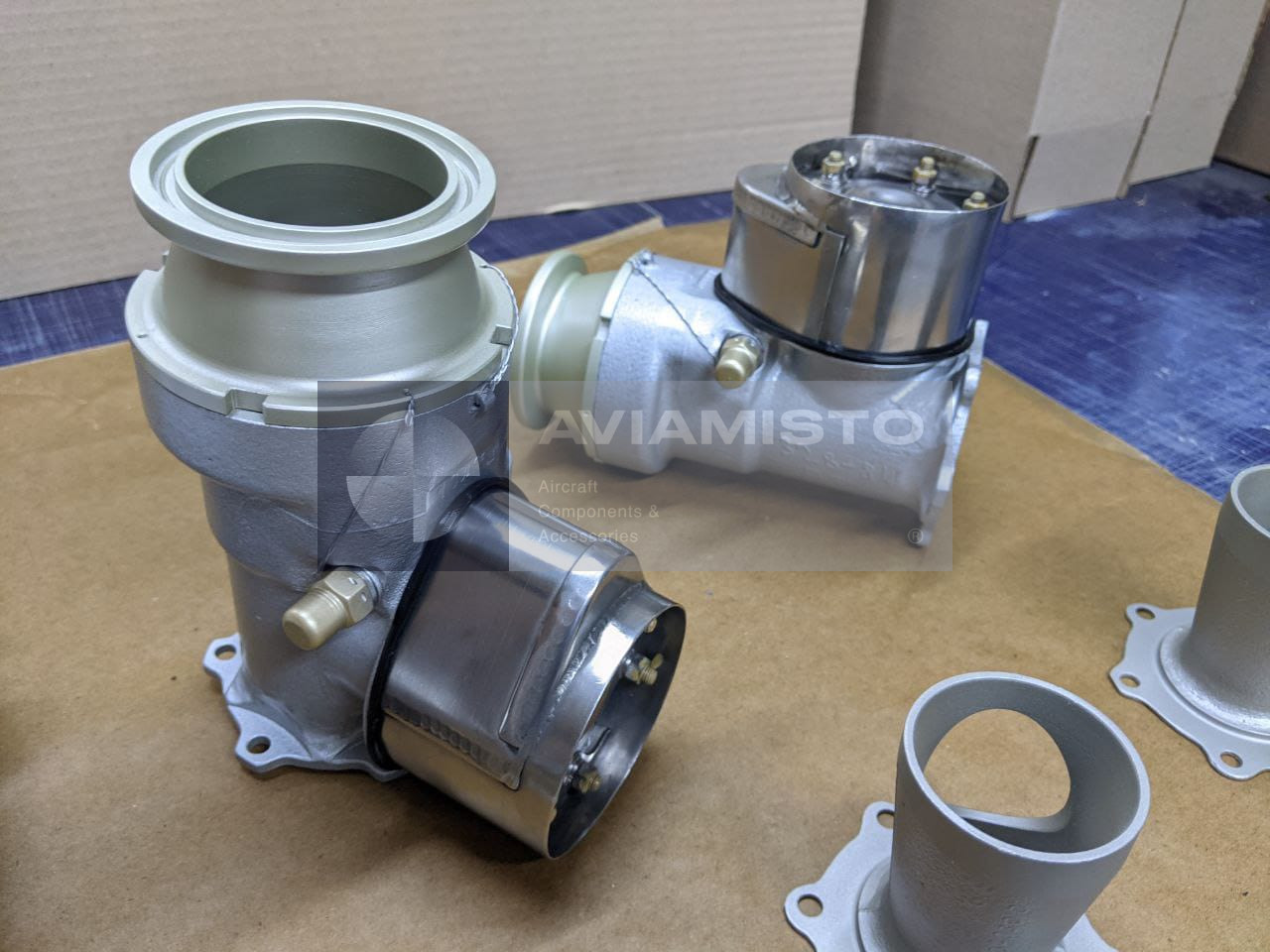

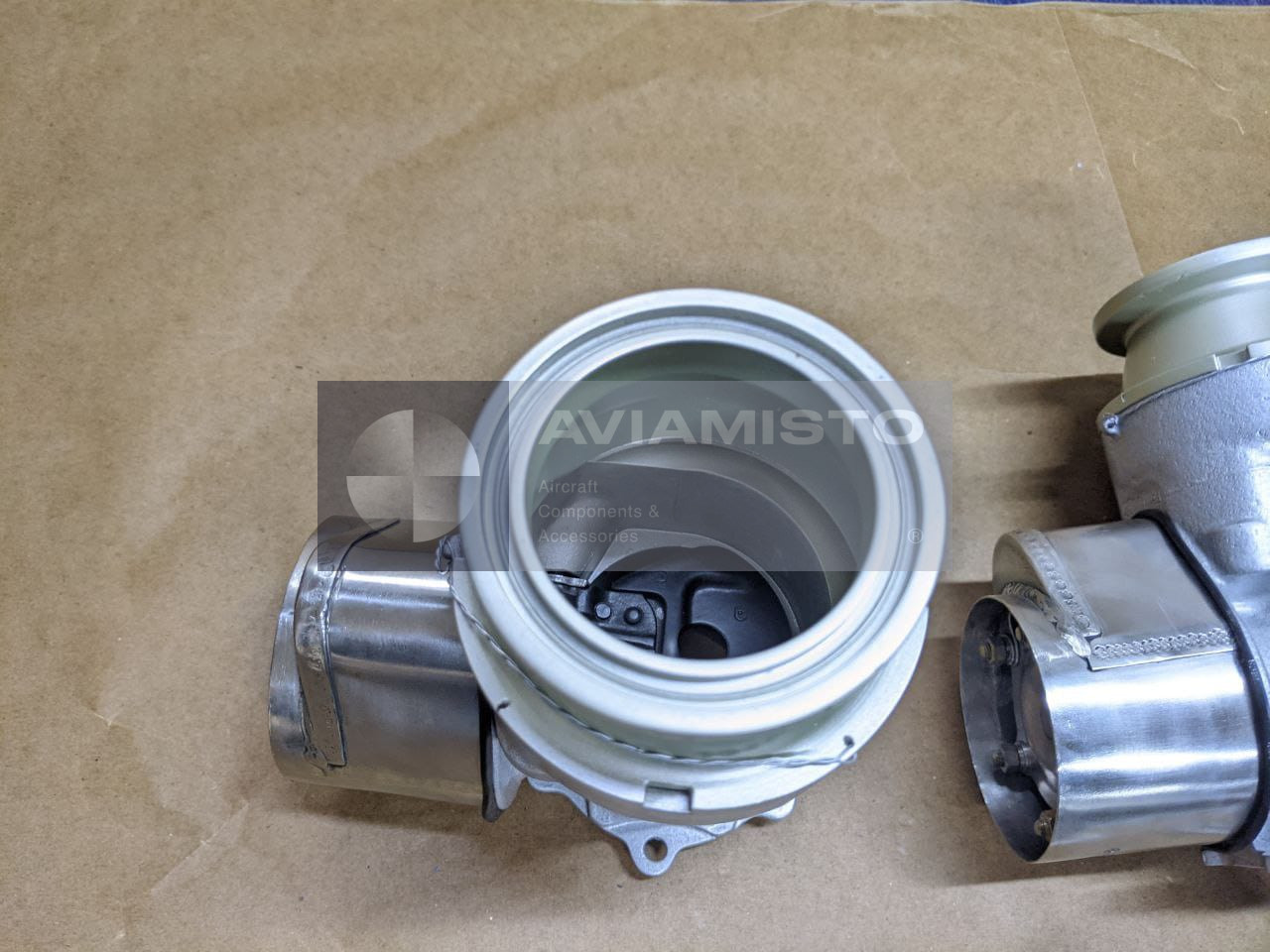

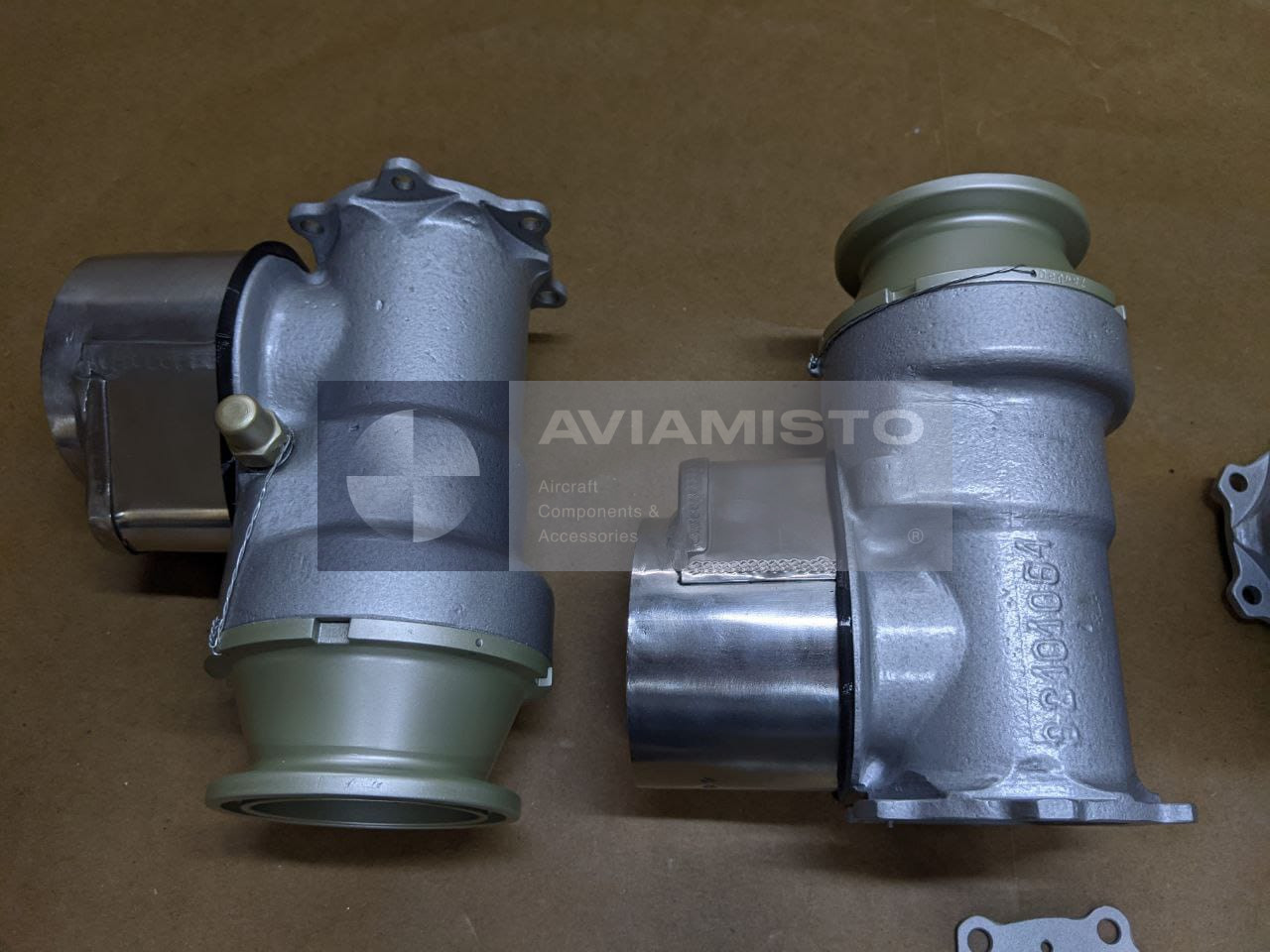

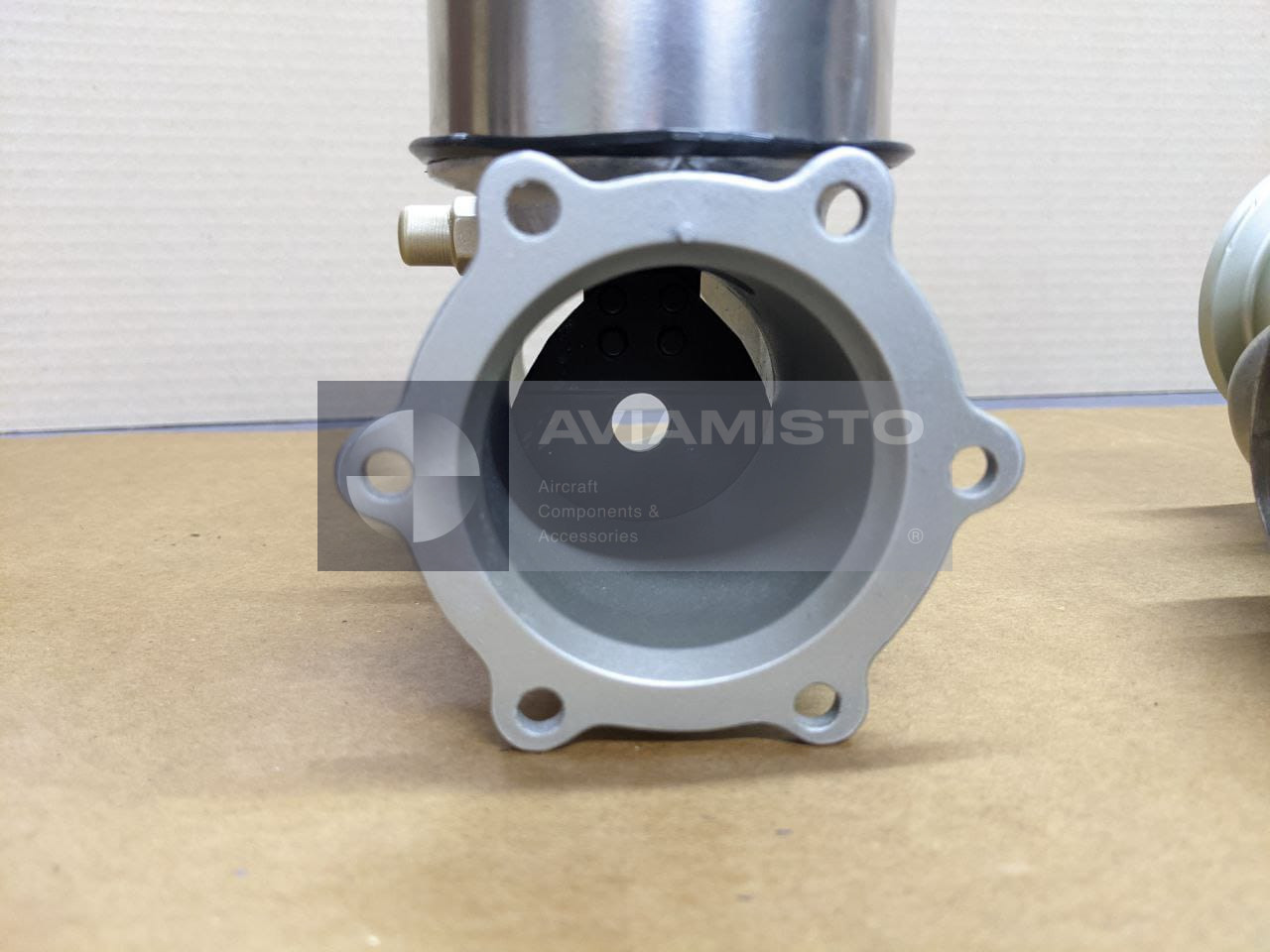

КП-9В — электропневматический клапан перепуска воздуха, применяемый в системе вспомогательной силовой установки АИ-9В. Он работает со сжатым воздухом от компрессора ВСУ и управляет тем, куда этот воздух пойдет: на сброс в атмосферу или в магистраль запуска основных двигателей. Это не воздушный стартер и не самостоятельный источник воздуха. Его задача — правильно организовать перепуск воздуха на режимах работы АИ-9В, чтобы компрессор не попадал в неустойчивый режим.
Полное описаниеСвернуть описание
Работа КП-9В при запуске и холостом ходе АИ-9В
На запуске АИ-9В, холостом ходе и генераторном режиме клапан КП-9В открыт. В этом положении часть воздуха из ресивера сбрасывается в атмосферу. Для компрессора это нормальный рабочий режим: пока воздух не отбирается на запуск основных двигателей, ему нужен контролируемый выход. Если перепуск закрыт не вовремя или клапан не открывается как положено, компрессор может работать нестабильно. Поэтому КП-9В обычно проверяют не отдельно от ВСУ, а вместе с давлением воздуха, линиями сброса и режимами работы АИ-9В.
Переключение потока воздуха через клапан КП-9В
Когда экипаж дает команду на запуск основного двигателя, схема работы меняется. КП-9В закрывает сброс в атмосферу, и сжатый воздух направляется в пусковую магистраль к воздушному стартеру двигателя. На вертолетах с двигателями семейства ТВ3-117 этот воздух используется для раскрутки стартера и начала запуска двигателя. Сам КП-9В двигатель не запускает, но он определяет, будет ли воздух уходить за борт или пойдет в нужную магистраль. Поэтому при проблемах с запуском проверяют не только стартер, но и перепускной клапан.
Связанные агрегаты системы АИ-9В и КП-9В

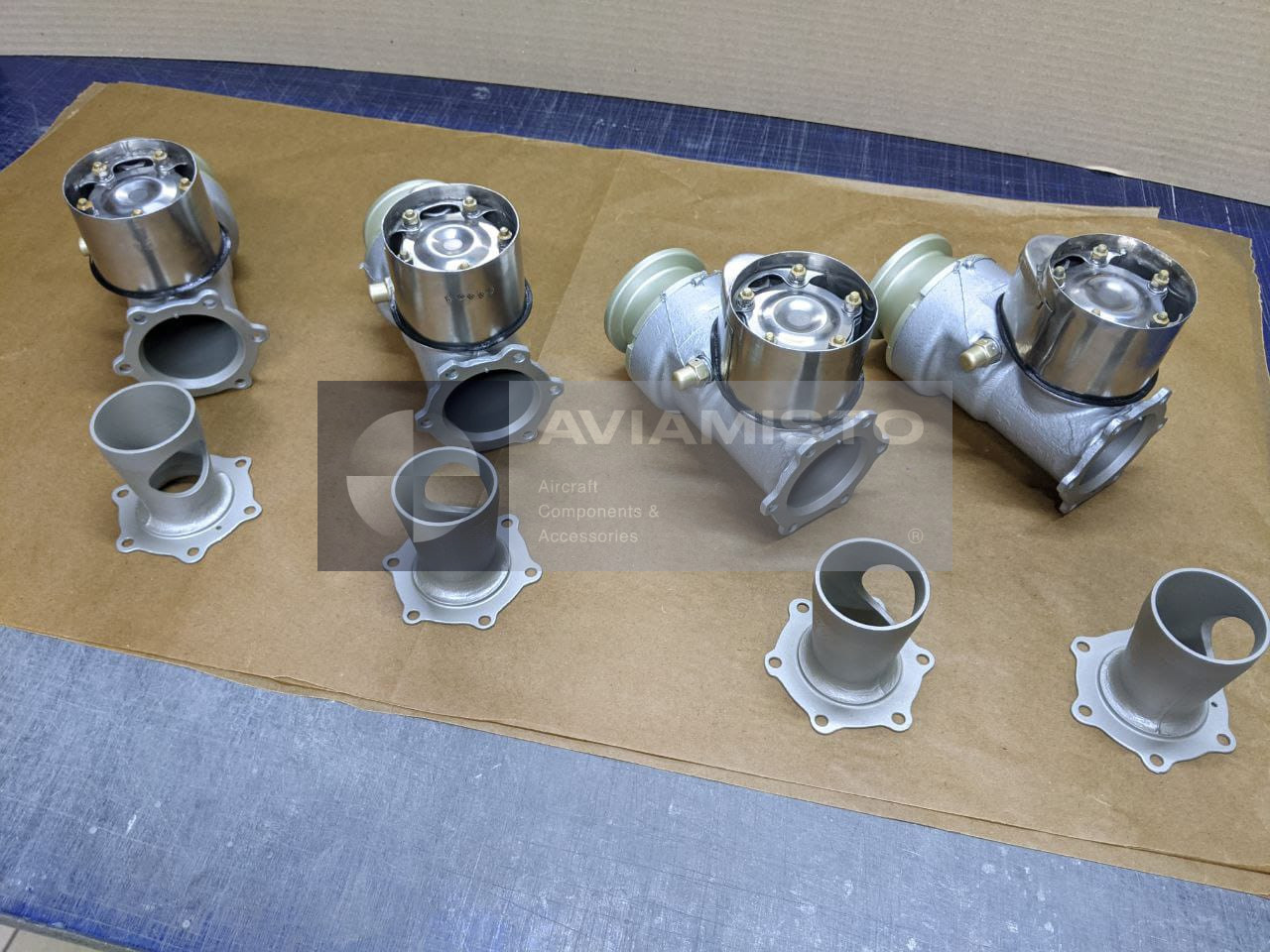

КП-9В работает вместе с компрессором АИ-9В, ресивером, пусковыми воздушными магистралями, воздушными стартерами, электрическими цепями управления и автоматикой запуска. В зависимости от вертолета команда может проходить через панель запуска и связанные релейные цепи. В конструкции клапана может применяться вставка типа сопла Вентури для ограничения расхода воздуха при перепуске. При обслуживании смотрят ход клапана, герметичность, наличие команды, состояние воздушных линий и фактическое давление в системе.
Идентификация и заказ клапана КП-9В
КП-9В применяется на вертолетах с ВСУ АИ-9В, включая машины семейств Ми-8 / Ми-17, а также другие борта, где установка подтверждена документацией. Перед заказом нужно сверить маркировку установленного клапана с документацией на АИ-9В, каталогом деталей вертолета или ремонтными записями. Внешне похожий клапан не всегда подходит по присоединениям, исполнению или цепям управления. В экспортных запросах изделие может встречаться как KP-9V.
Технические характеристики
- Тип изделия
- Электропневматический клапан перепуска воздуха
- Функция
- Перепуск воздуха компрессора и переключение потока при работе ВСУ АИ-9В
- Применение / Где используется
- Система перепуска воздуха ВСУ АИ-9В / система запуска основных двигателей
- Система / Место установки
- Ресивер компрессора ВСУ / пусковая воздушная система
- Совместимые ВС / техника
- Вертолеты с ВСУ АИ-9В, включая семейство Ми-8 / Ми-17, Ми-24, Ка-32 при подтверждении по документации ВС
Все характеристикиСвернуть характеристики
- Рабочая среда
- Сжатый воздух
- Связанные агрегаты
- ВСУ АИ-9 / АИ-9В, воздушные стартеры основных двигателей, пусковые воздушные магистрали, цепи автоматики запуска
- Режимы работы
- Открыт при запуске АИ-9В, холостом ходе и генераторном режиме; закрыт при отборе воздуха на запуск основных двигателей
- Основные элементы
- Воздушный клапан; электропневматические элементы управления; возможная вставка типа сопла Вентури в зависимости от исполнения
- Документация
- Документация по ВСУ АИ-9В / документация по техническому обслуживанию вертолета
