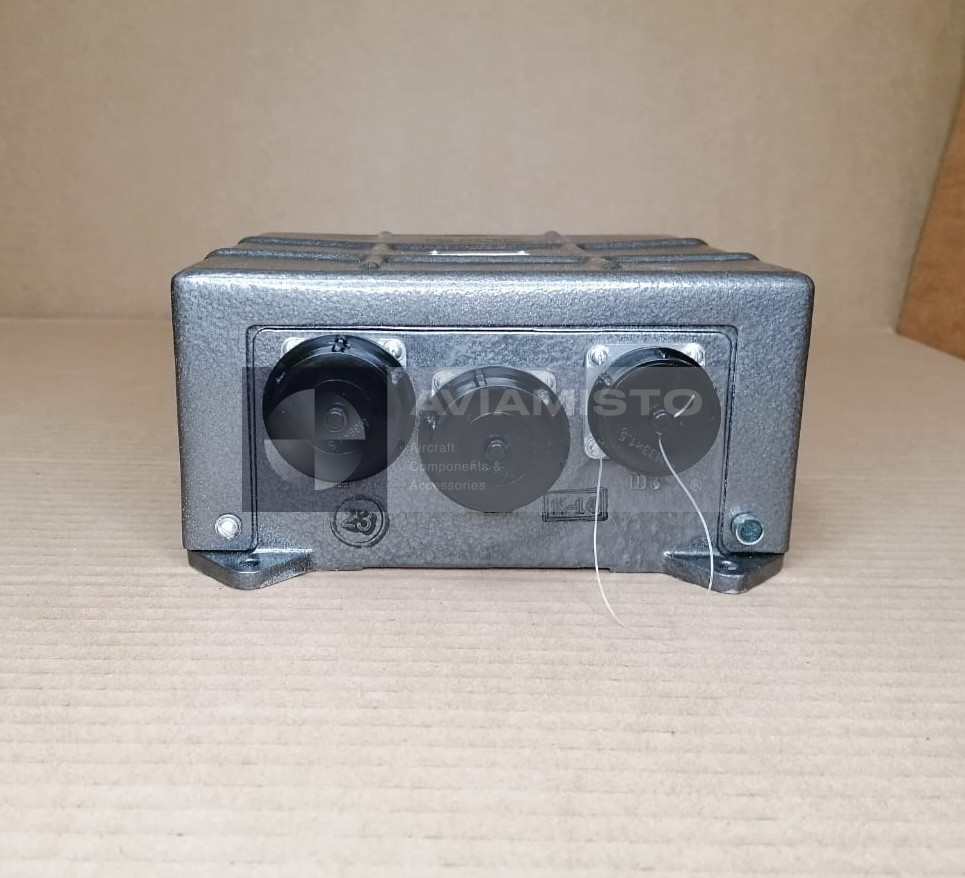

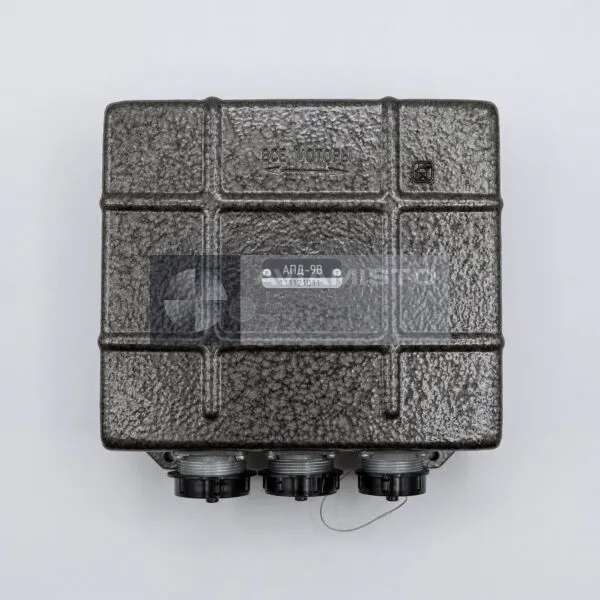

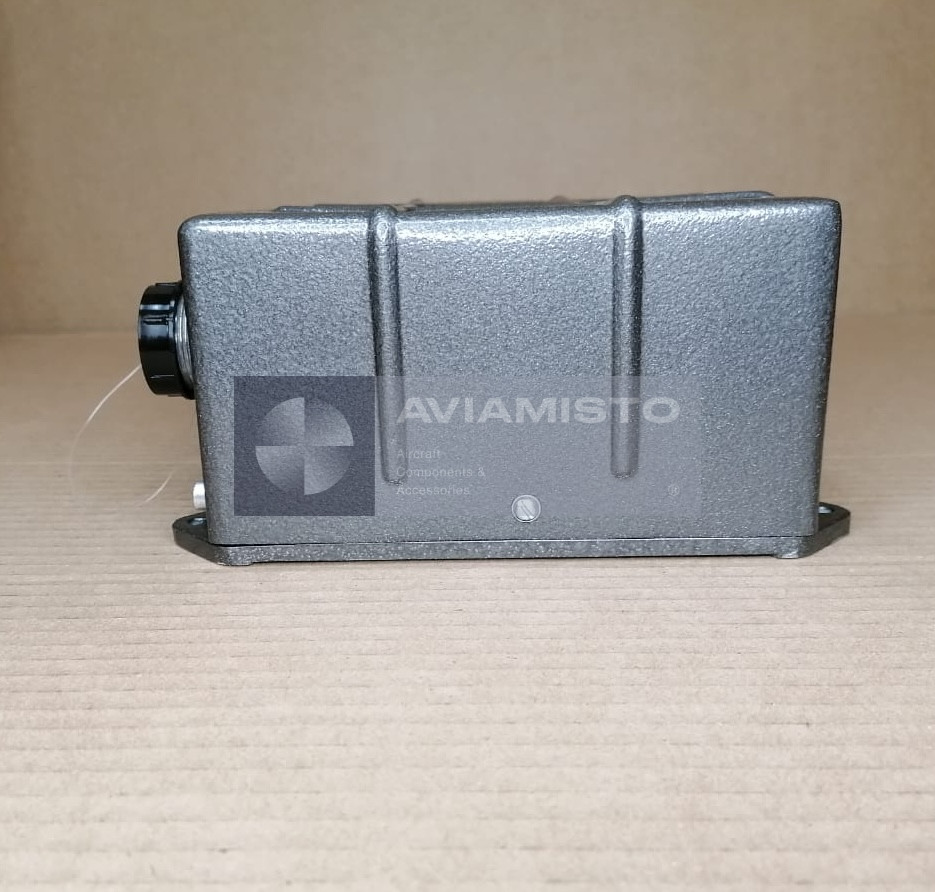

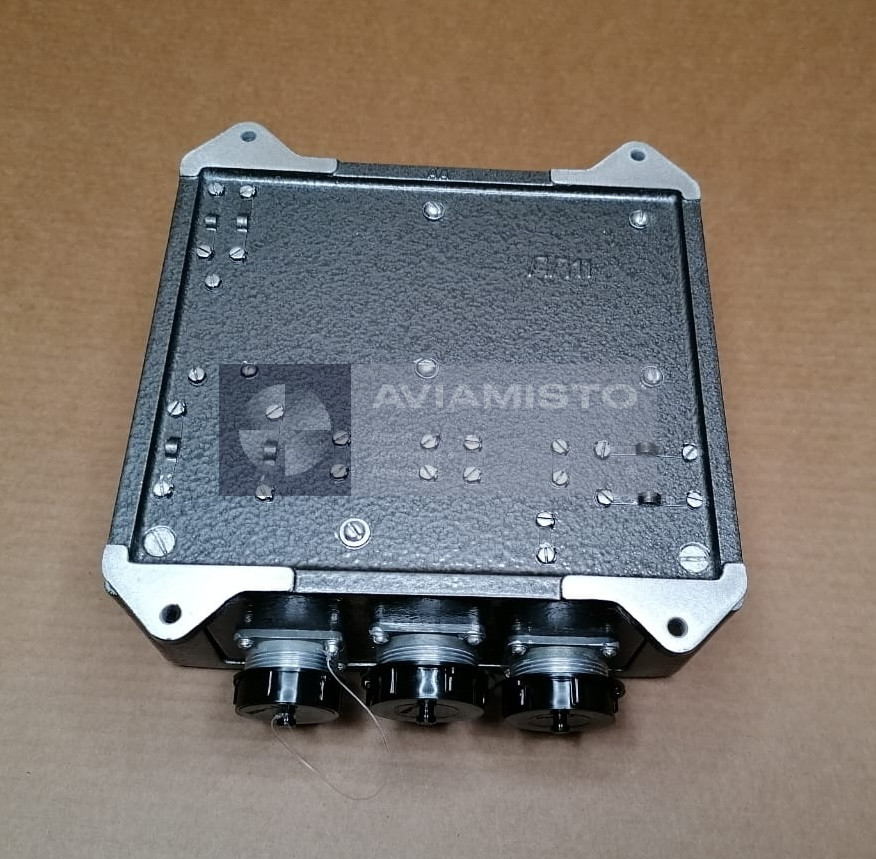

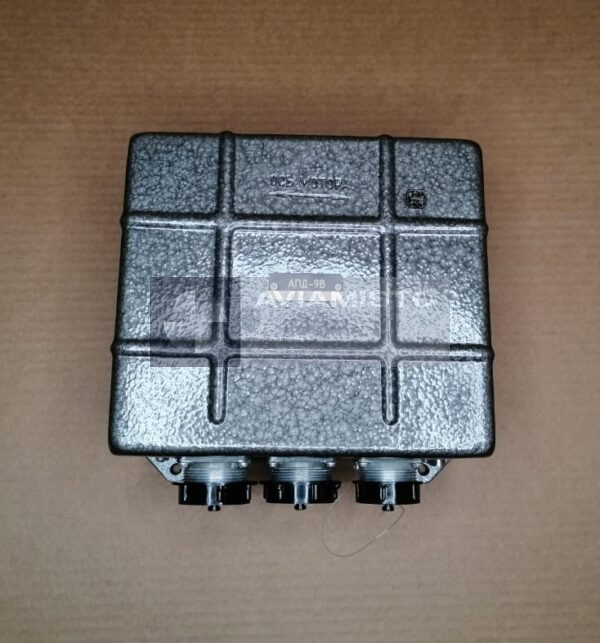

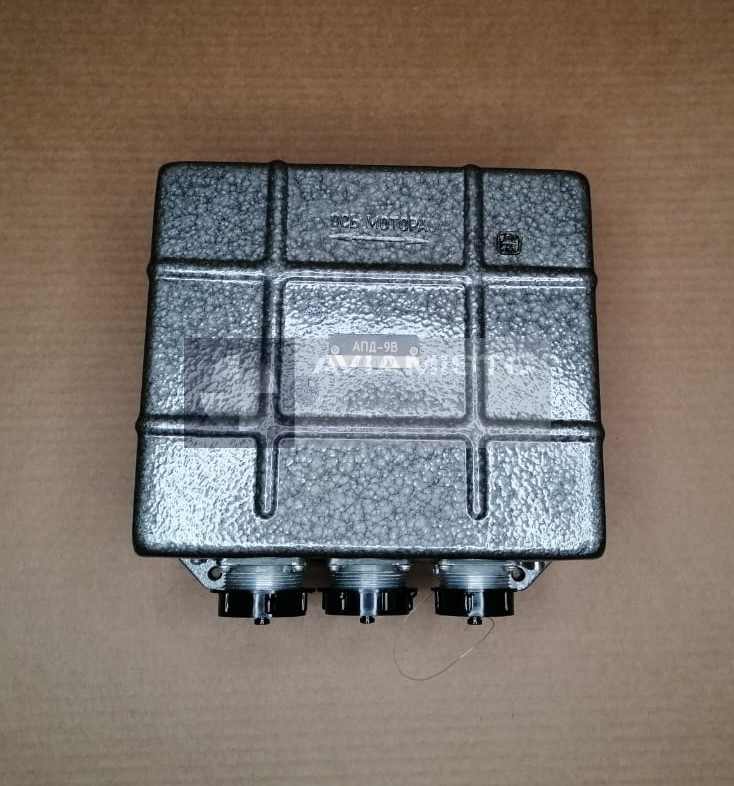

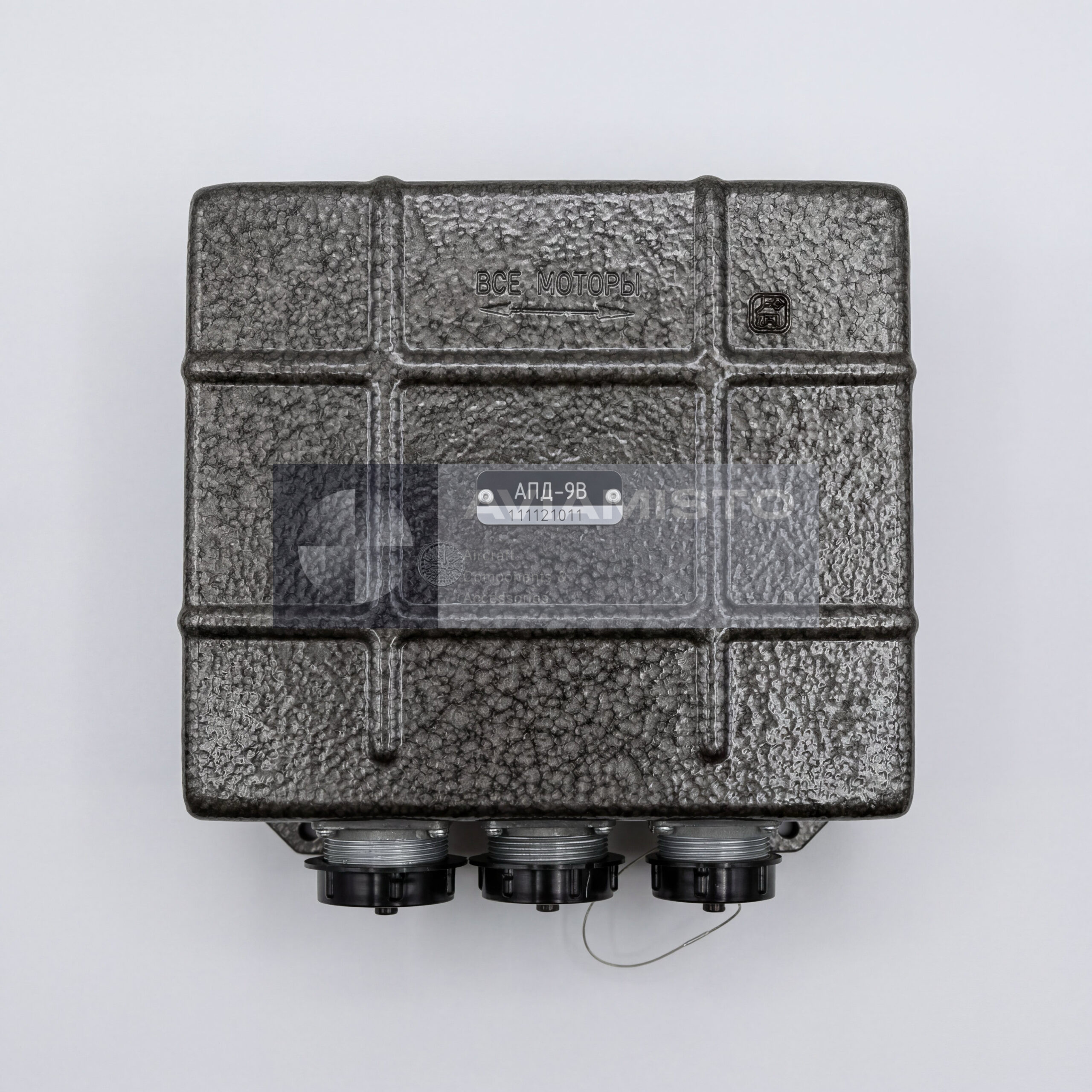

АПД-9В
панель запуска
Описание
АПД-9В в системе запуска ВСУ АИ-9В
АПД-9В — электромеханическая программная панель управления, применяемая в системе запуска вспомогательной силовой установки вертолета. Чаще всего изделие связано с ВСУ АИ-9В, которая используется для обеспечения запуска основных двигателей и питания отдельных бортовых систем на земле. Сам АПД-9В не является стартером и не вырабатывает энергию. Его задача — включать нужные цепи в заданной последовательности. В документации блок обычно проходит вместе с АИ-9В, стартерным оборудованием, агрегатами зажигания, цепями подачи топлива, органами управления в кабине и линиями индикации.
Полное описаниеСвернуть описание
Логика управления через панель АПД-9В
При запуске ВСУ панель АПД-9В отрабатывает заданную программу. Она управляет включением стартера, подачей зажигания, элементами топливной системы и автоматическим отключением цепей в нужный момент цикла. Экипаж или техник подает команду из кабины, а порядок операций и выдержка времени выполняются самим блоком. Это убирает ручное включение отдельных этапов и удерживает запуск в установленной логике. Если запуск идет неправильно, панель работает совместно с защитными и отключающими цепями, которые предусмотрены схемой конкретного вертолета.
Режимы работы APD-9V
АПД-9В имеет три программных режима: запуск, холодная прокрутка и ложный запуск. Режим запуска применяется для штатного запуска ВСУ АИ-9В. Холодная прокрутка используется, когда стартер вращает агрегат без подачи топлива и зажигания, обычно при обслуживании или проверках. Ложный запуск применяется по регламенту, когда нужно выполнить часть цикла без нормального выхода ВСУ на работу. Выбор режима зависит от инструкции по эксплуатации или техническому обслуживанию конкретного типа вертолета. При одинаковом обозначении APD-9V компоновка панели, проводка и индикация на разных машинах могут отличаться.
Применение АПД-9В на вертолетах
АПД-9В применяется на вертолетах семейства Ми-8 и связанных платформах, включая Ми-8МТ, Ми-17, Ми-171, Ми-24 и Ми-28. На Ми-8МТ, Ми-17 и Ми-171 он входит в систему управления запуском ВСУ АИ-9В. На Ми-24 и Ми-28 общая функция остается похожей, но окружающее оборудование и электрическая схема должны проверяться по документации конкретного борта. Панель, снятую с одного вертолета, нельзя считать прямой заменой только по типу машины. Нужно сверять номер изделия, исполнение панели, разъемы и документы приемки.
Связанные цепи и идентификация АПД-9В
В работе АПД-9В связан со стартерной цепью ВСУ, системой зажигания, управлением подачи топлива, органами управления в кабине, релейными цепями и световой индикацией. Это один из управляющих элементов в общей архитектуре запуска. Перед заказом нужно сверить маркировку блока с каталогом деталей, паспортом изделия или ремонтной документацией. После ремонта на вертолете могут стоять измененные жгуты, смешанные блоки или доработанные панели. Фото таблички и номер из формуляра сильно снижают риск неправильного подбора. Изделие также известно под обозначениями APD-9V и АПД-9В.
Технические характеристики
- Тип изделия
- Электромеханическая программная панель управления запуском двигателя
- Функция
- Автоматическое управление запуском ВСУ, холодной прокруткой и ложным запуском
- Применение / Где используется
- Системы запуска вспомогательной силовой установки вертолета
- Система / Место установки
- Система управления запуском ВСУ АИ-9В
- Совместимые ВС / техника
- Ми-8МТ, Ми-17, Ми-171, Ми-24, Ми-28
Все характеристикиСвернуть характеристики
- Рабочее напряжение
- 24–27 В постоянного тока, допуск +6 / −8 В
- Количество программ
- 3
- Режимы работы
- Запуск; Холодная прокрутка; Ложный запуск
- Продолжительность программы
- 30 ± 3 с для каждого режима
- Цикл работы
- До 5 последовательных включений с интервалом 2 мин; охлаждение 15 мин после цикла
- Функции управления питанием
- Включение стартера; включение зажигания; управление топливной системой; автоматическое отключение
- Масса
- ≤ 4.5 кг
- Тип конструкции
- Электромеханическое программное устройство
- Содержание драгоценных металлов
- Золото ~0.01 г; серебро ~9.16 г
- Содержание цветных металлов
- Алюминий ~1.16 кг; медь ~0.26 кг
- Документация
- Паспорт изделия и эксплуатационная документация
