ГА-8

ГА-8 в бортовой курсовой системе

ГА-8 — авиационный гироагрегат, предназначенный для определения, усреднения и кратковременного запоминания курса воздушного судна. Он работает в составе курсовых систем, например “Гребень-1” или базовой системы формирования курса БСФК-1. На вертолетах Ми-8 и Ми-24 ГА-8 используется как точный датчик курса, от которого получают данные навигационные приборы, индикаторы, автопилот и другие потребители. Его задача — сделать курсовую информацию более устойчивой и пригодной для практического пилотирования.

Сглаживание курса гироагрегатом ГА-8

Во время полета мгновенные показания магнитного курса могут колебаться из-за маневров, вибрации, крена, ускорений и магнитных возмущений. ГА-8 сглаживает эти колебания и усредняет курсовую информацию, чтобы экипаж и связанные системы не получали “дергающийся” сигнал. Для вертолета это особенно важно, потому что вибрационная среда и частые маневры могут заметно влиять на стабильность магнитных показаний. Гироагрегат помогает удерживать более ровный курс и снижает влияние кратковременных отклонений.

Режим ГПК и магнитная коррекция ГА-8

ГА-8 работает в режиме гирополукомпаса, обеспечивая выдерживание ортодромического курса. При этом в составе системы может использоваться магнитная коррекция от индукционного датчика. Такая схема сочетает два преимущества: гироскоп дает устойчивость и кратковременную память курса, а магнитная коррекция помогает ограничивать длительный уход. В результате курсовая система получает более стабильную информацию, чем при использовании только магнитного датчика без гироскопической стабилизации.

ГА-8 в составе комплекса “Гребень-1”

ГА-8 не является полностью автономным прибором. В типовой курсовой системе “Гребень-1” он работает вместе с индукционным датчиком ИД-6, коррекционным механизмом КМ-2 и пультом управления ПУ-38. ИД-6 измеряет магнитное поле Земли, КМ-2 участвует в коррекции и формировании режимов, ПУ-38 используется для управления и настройки, а ГА-8 выполняет роль центрального гироскопического агрегата. Только в связке эти элементы формируют полноценный канал курса для экипажа и бортовых систем.

Выдача курсовых данных от ГА-8

Курсовая информация от ГА-8 передается внешним потребителям: навигационным индикаторам, автопилоту и другим системам, которым нужен текущий курс. В эксплуатации это может влиять на индикацию курса в кабине, работу навигационного комплекса и автоматическую стабилизацию. Если гироагрегат работает нестабильно, появляются уход курса, неверное согласование, нестабильная индикация или некорректная выдача сигнала потребителям. Поэтому при диагностике курсовой системы ГА-8 проверяют вместе с датчиками, пультом и цепями связи.

Питание и обогрев ГА-8

Для работы ГА-8 требуется подключение сразу к двум бортовым сетям. Гиромотор питается от трехфазного переменного тока 36 В частотой 400 Гц, а цепи постоянного тока 27 В используются для вспомогательных функций и встроенного обогрева. При низкой температуре обогрев может включаться автоматически, и его ток заметно выше обычного потребления без обогрева. Поэтому при проверке важно смотреть не только сам прибор, но и питание, разъемы, проводку, работу обогрева и качество контактов.

Установка ГА-8 на вертолете

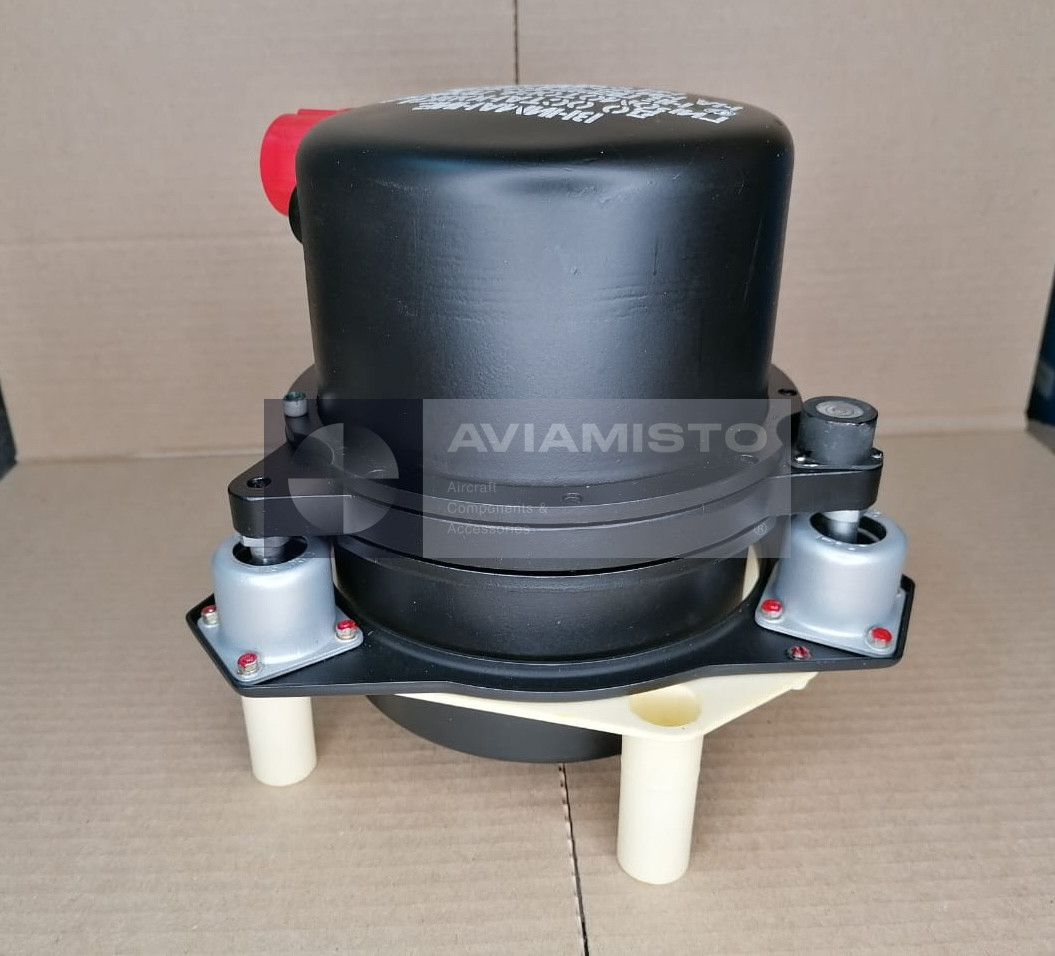

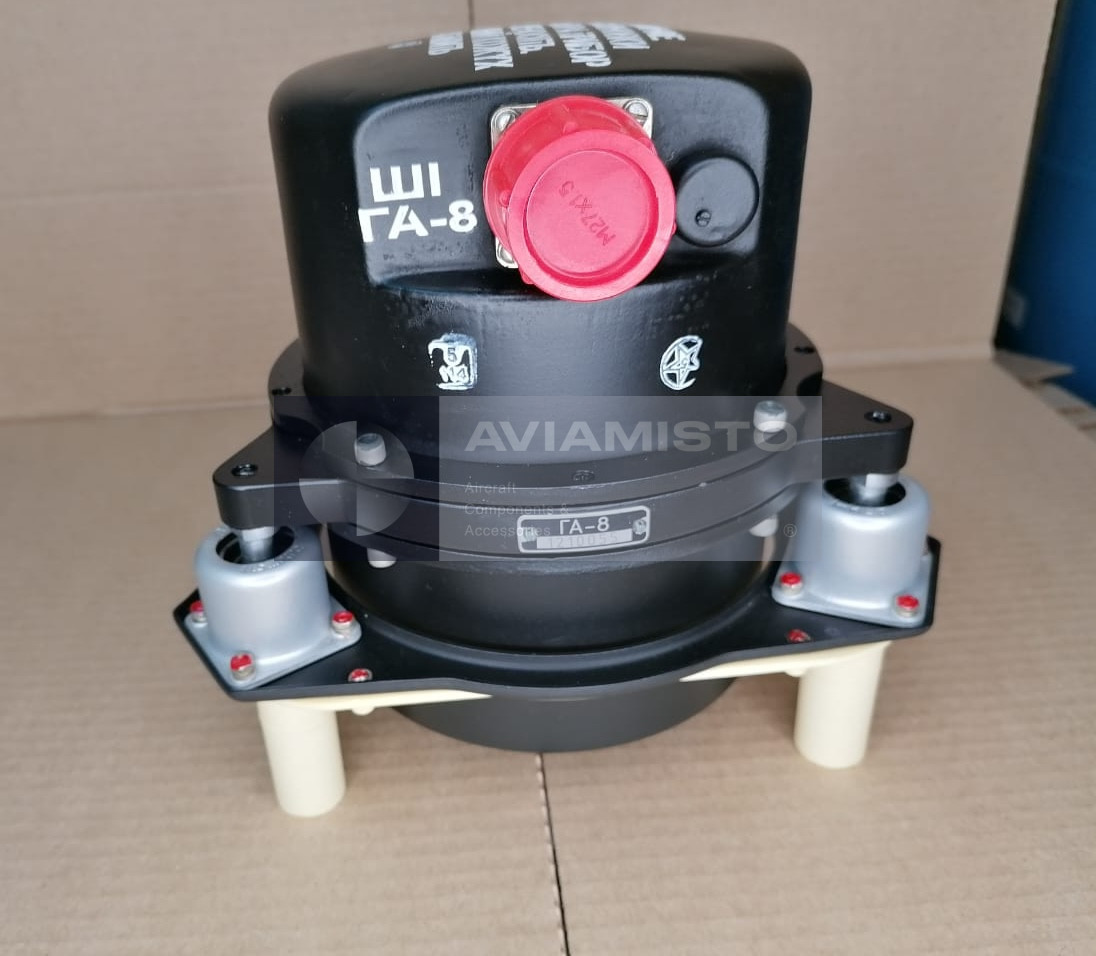

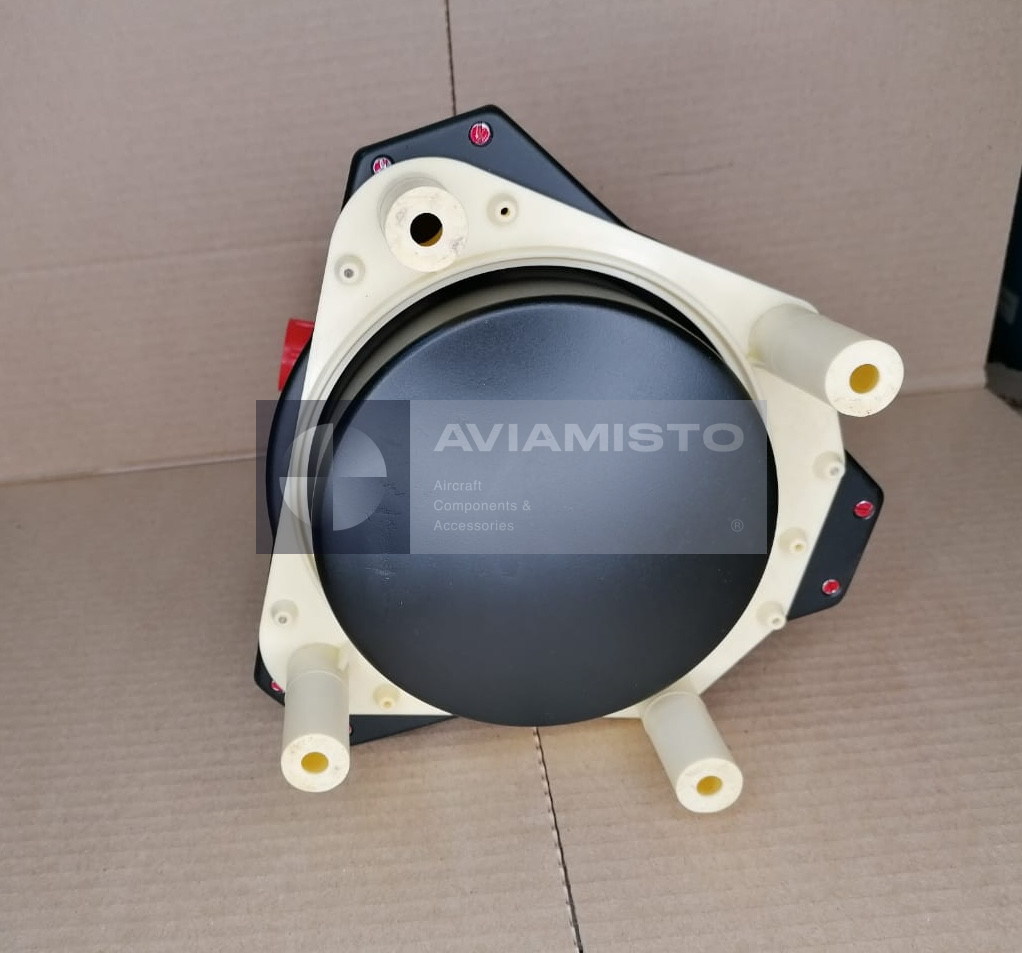

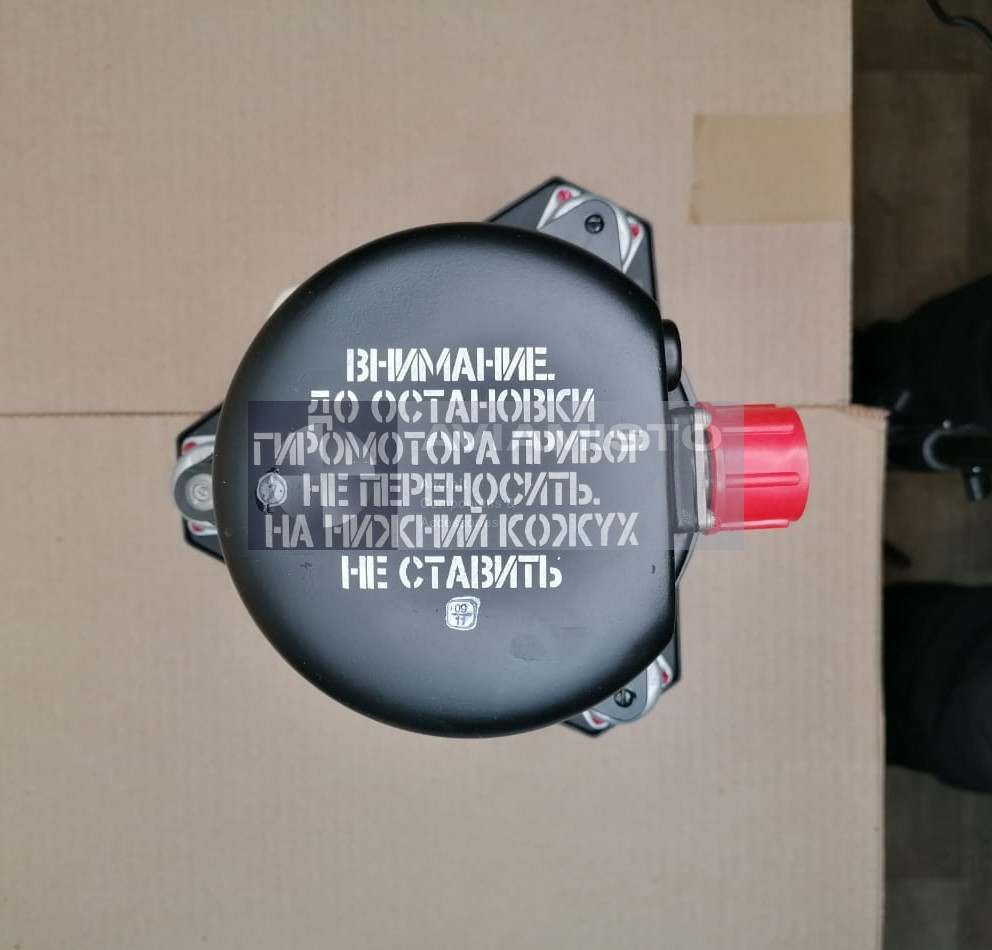

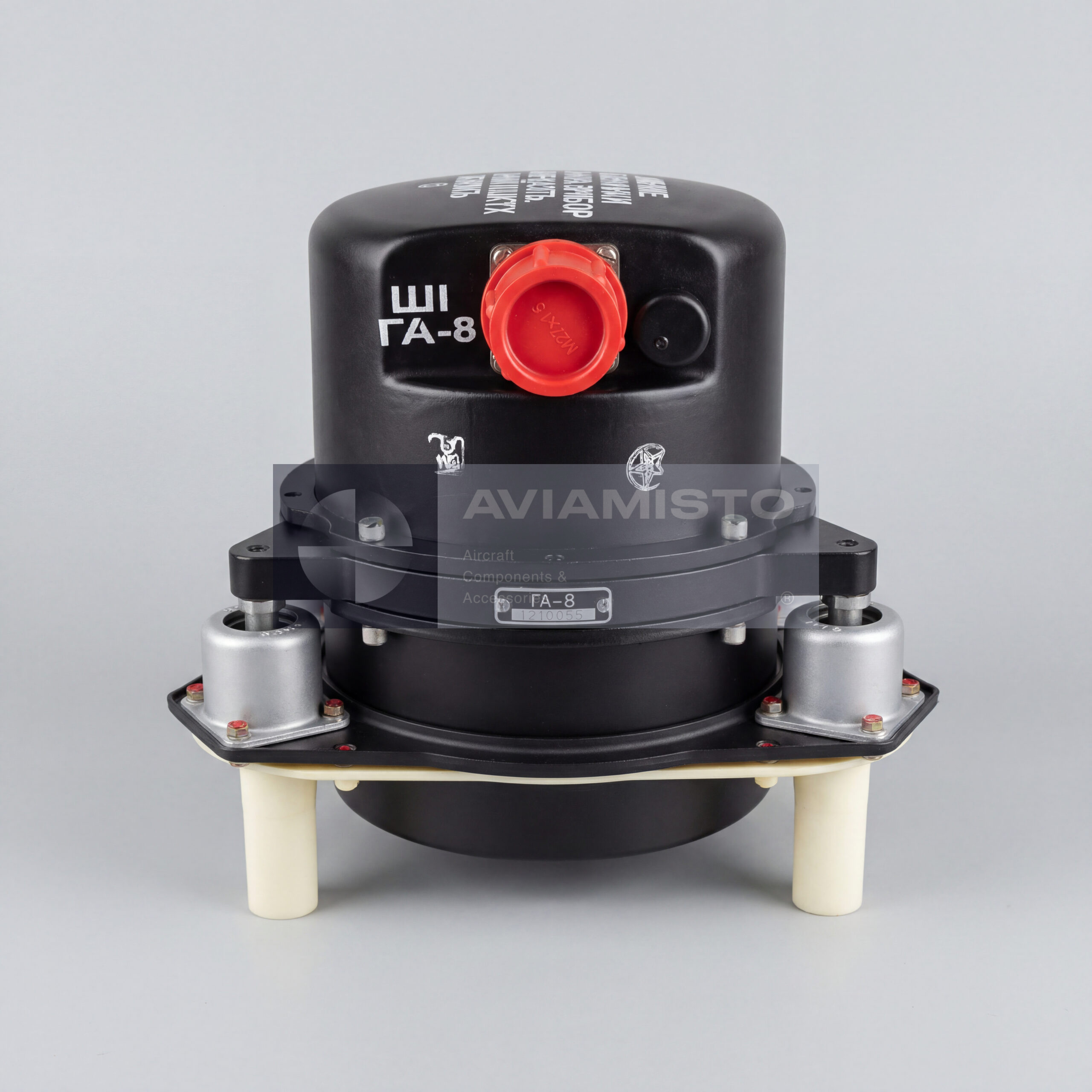

ГА-8 обычно устанавливается на амортизационной раме в радиоотсеке вертолета. Прибор имеет цилиндрический металлический корпус, закрепленный внутри внешней рамы на резиновых амортизаторах. Такая установка нужна для снижения влияния вибрации на гироскопический узел и электронные элементы. При замене или проверке обращают внимание на состояние рамы, амортизаторов, разъемов, крепежа и соответствие установленной курсовой системе. Неправильная установка может ухудшить работу даже исправного гироагрегата.

Поставка и документы на ГА-8

При заказе ГА-8 нужно указывать полное обозначение, требуемое состояние, применяемую курсовую систему и наличие документов. Гироагрегат может поставляться с хранения, после ремонта, исправным или в другом состоянии по согласованию. Для установки на борт важны паспорт изделия и документация системы, где подтверждены обозначение, приемка, пригодность и совместимость с конкретным оборудованием. Так как ГА-8 работает в составе комплекса, его лучше проверять вместе с ИД-6, КМ-2, ПУ-38 и фактической схемой подключения.

Тип изделия: Авиационный гироагрегат курсовой системы
Обозначение: ГА-8
Альтернативное обозначение: GA-8
Функция: Определение, усреднение и кратковременное запоминание курса воздушного судна
Применение / Где используется: Курсовые и навигационные системы воздушных судов
Система / Место установки: Курсовая система “Гребень-1”; базовая система формирования курса БСФК-1
Совместимые ВС / Оборудование: Ми-8, Ми-24 и другие ВС с совместимыми курсовыми системами
Основной режим работы: Гирополукомпас / ГПК
Режим коррекции: Магнитная коррекция от индукционного датчика
Связанные элементы системы: ИД-6, КМ-2, ПУ-38
Потребители сигнала: Навигационные индикаторы, автопилот и другие потребители курсовой информации
Кинематический момент гиромотора: 4000 гс·см·с
Питание переменным током: Трехфазное 36 В ±10%, 400 Гц
Потребляемый ток переменного тока: Не более 0,65 А по каждой фазе в установившемся режиме
Питание постоянным током: 27 В ±10%
Потребление без обогрева: Около 1,0 А
Ток встроенного обогрева: Не более 5,1–6,0 А, включается при низких температурах
Собственный уход в режиме ГПК: Не более 1°–2° за 30 минут в зависимости от широты и компенсации
Послевиражная погрешность: Не более ±0,1° за одну минуту после завершения разворота, снижения или набора высоты
Скорость автоматического согласования: 2°–3° в минуту в нормальном режиме
Скорость быстрого согласования: Не менее 10° в секунду
Время выхода из завала / принудительное арретирование: Не более 60 секунд
Установка: Амортизационная рама в радиоотсеке вертолета
Ориентировочные габариты в раме: 210 × 190 × 190 мм
Конструкция корпуса: Цилиндрический металлический корпус во внешней раме на резиновых амортизаторах
Масса: Не более 3,5 кг
Техническая документация: Паспорт изделия / документация курсовой системы
