ГС-24Б серия 2
Стартер-генератор
Описание

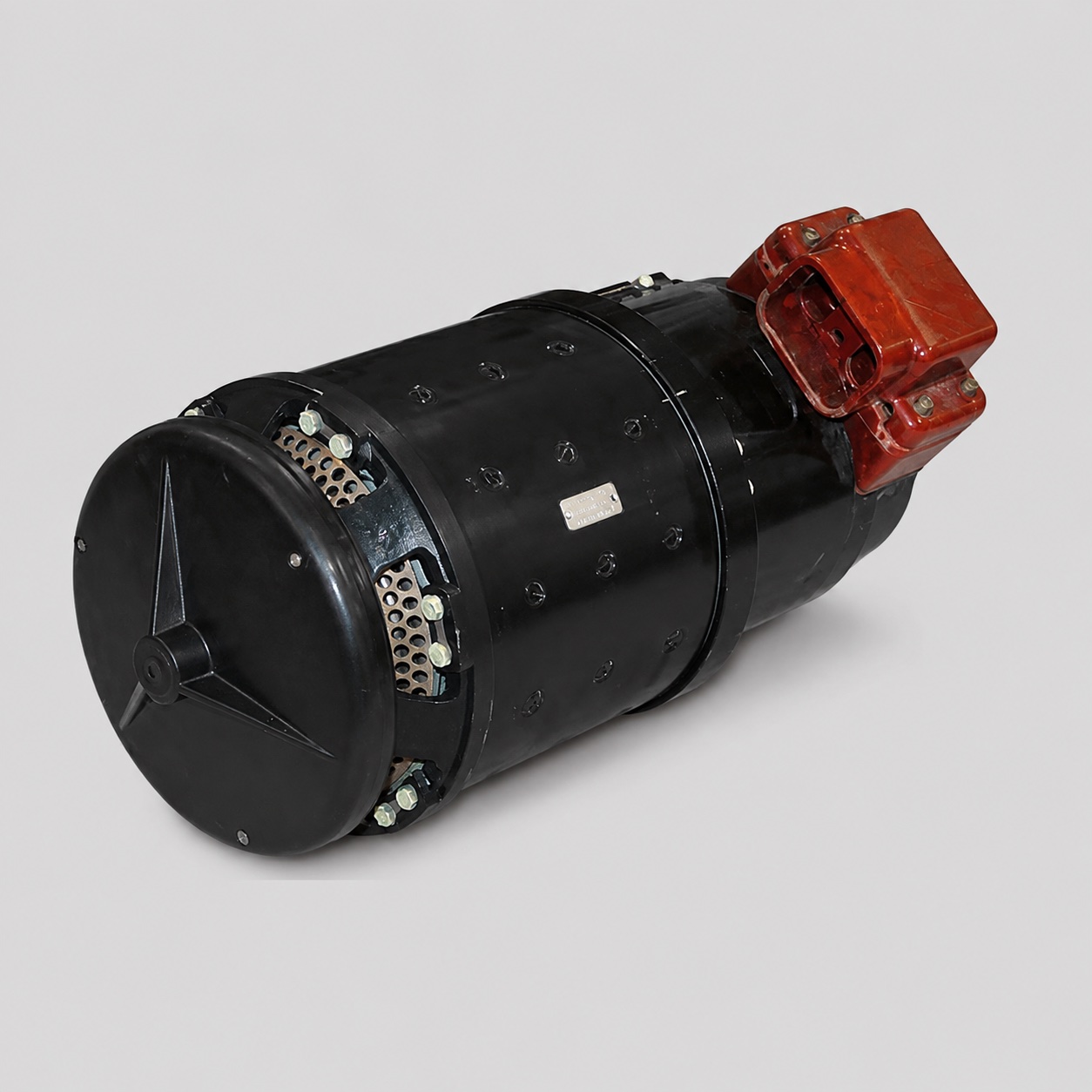

ГС-24Б серия 2 — вспомогательный стартер-генератор
ГС-24Б серия 2 — стартер-генератор постоянного тока, установленный на вспомогательной силовой установке. Он запускает вспомогательный газотурбинный двигатель, питает бортовые шины при остановленных основных двигателях и выдаёт ток для запуска основных стартер-генераторов. Техническое обозначение обычно записывается как ГС-24Б-2С, а «серия 2» используется как понятная форма названия в каталоге.
Полное описаниеСвернуть описание
Применение в электросистемах Ан-24 и Ан-26
В учебной и эксплуатационной документации ГС-24Б указан в системах постоянного тока Ан-24 и Ан-26. В изученной конфигурации Ан-26 он является резервным или вспомогательным источником, связанным с ВСУ РУ19А-300, тогда как два СТГ-18ТМО работают как основные генераторы от двигателей. Точную применяемость сверяют по модификации самолёта и ВСУ.
Питание бортовой сети и запуск основных двигателей
В режиме обычного питания бортовой сети техническое описание указывает 28,5 В и ток до 300 А, что соответствует 9 кВт при 30 В и частоте вращения около 6500 об/мин. При питании основных стартер-генераторов во время запуска выход может повышаться до документированных кратковременных значений 55 В и 800 А. Эти режимы нельзя объединять в один продолжительный номинал.
Стартерный режим для вспомогательного двигателя
При запуске собственной ВСУ записано питание 24 В постоянного тока и ток не более примерно 780 А. Документированная частота вращения в стартерном режиме — не менее около 1580 об/мин в пределах допуска, а генераторный режим охватывает диапазон примерно 4000–7400 об/мин. Управление выполняют аппаратура запуска ВСУ и распределительная система самолёта.
Идентификация, проверка и заказ
Сверяют полную маркировку ГС-24Б-2С, вращение, приводной фланец, красный разъёмный узел и применяемость к ВСУ. Похожие обозначения семейства ГС-24 не подтверждают замену. До проверки осматривают привод, корпус, вентиляционные зоны, разъёмы и шильдик. В запросе указывают модификацию самолёта и ВСУ. Связанные позиции представлены в категории генераторов и стартер-генераторов.
Технические характеристики
- Тип изделия
- Авиационный стартер-генератор постоянного тока для ВСУ
- Каталожное обозначение
- ГС-24Б серия 2
- Техническое обозначение
- ГС-24Б-2С / GS-24B-2S
- Основные функции
- Запуск ВСУ, питание бортовой сети и поддержка запуска основных двигателей
- Подтверждённый контекст ВС
- Семейства Ан-24 и Ан-26; точную модификацию необходимо подтвердить
Все характеристикиСвернуть характеристики
- Подтверждённый контекст ВСУ
- Семейство РУ19А-300 в изученной установке Ан-26
- Напряжение бортовой сети
- 28,5 В постоянного тока
- Ток питания бортовой сети
- До 300 А
- Мощность питания бортовой сети
- 9 кВт при 30 В в изученном описании
- Выход пускового канала
- До 55 В и 800 А в ограниченном цикле запуска основных двигателей
- Питание при запуске ВСУ
- 24 В постоянного тока
- Ток при запуске ВСУ
- Не более примерно 780 А
- Частота вращения в стартерном режиме
- Не менее около 1580 об/мин в пределах документированного допуска
- Диапазон частоты вращения генератора
- Примерно 4000–7400 об/мин
- Масса
- Не более 56 кг в изученном техническом описании
- Сопряжённые основные генераторы
- СТГ-18ТМО в изученной электросистеме Ан-26
- Альтернативные обозначения
- ГС-24Б серия 2; ГС-24Б-2С; ГС24Б-2С; GS-24B Series 2; GS-24B-2S
- Проверка совместимости
- По самолёту, ВСУ, полной серии, приводу, вращению и разъёмному узлу
- Документация
- Техническое описание ГС-24Б серии 2, паспорт и руководства самолёта и ВСУ
