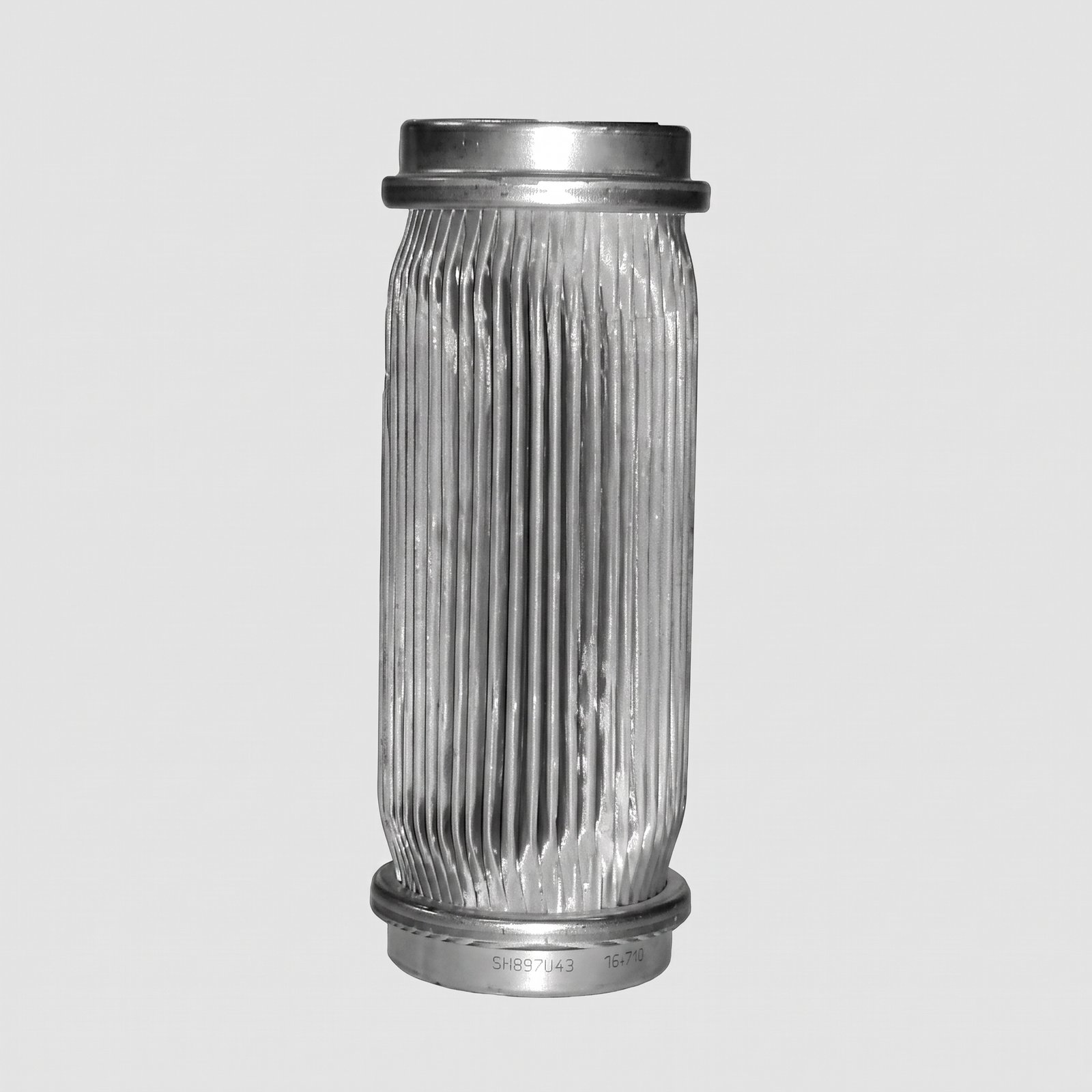

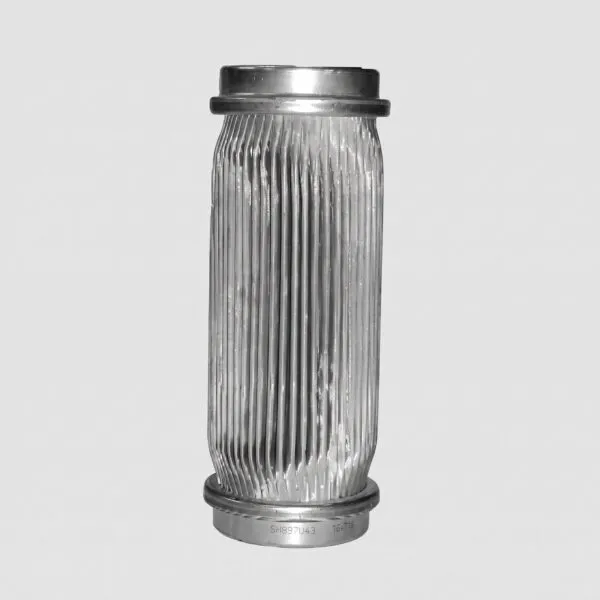

340.099А

340.099А — назначение изделия

340.099А — фильтроэлемент, предназначенный для работы в такой области, как фильтрующий агрегат. В рабочем контуре изделие задерживает загрязнения внутри совместимого фильтрующего агрегата. При подборе важно использовать полное обозначение: внешне похожие агрегаты могут отличаться пропускной способностью, рабочим давлением, тонкостью фильтрации, присоединениями и внутренним исполнением. Карточка относится к категории фильтров и фильтроэлементов Aviamisto. Конкретную применяемость на самолёте, вертолёте или наземной установке следует подтверждать по каталогу деталей, схеме системы либо утверждённой документации на технику.

Рабочая среда и место в системе

Фильтроэлемент устанавливается в линии, где необходимо сохранить требуемое состояние рабочей среды и защитить последующие узлы. Загрязнение, избыточное сопротивление или неверная установка способны повлиять на насосы, клапаны, регуляторы и исполнительные механизмы, расположенные дальше по потоку. Поэтому при диагностике проверяют не только корпус, но и состояние внутренних элементов, уплотнений, соединений и направление потока. Рабочую среду нельзя выбирать по аналогии: допускаются только жидкости или газы, прямо указанные в паспорте и документации системы.

Рабочие параметры 340.099А

В опубликованных технических данных указаны следующие параметры: фильтроэлемент — 340.099А; тонкость фильтрации (номинальная/абсолютная), мкм — 16/25; рабочая среда — АМГ-10, Т-1, Т-2, ТС-1, РТ; гидравлическое сопротивление чистого фильтра при максимальной пропускной способности и температуре окружающей среды (+25±10) °с, не более, мпа (кг/см²) — 0,02 (0,2); максимально допустимый перепад давления, мпа (кг/см²) — 1 (10); максимальная пропускная способность, л/мин — 90. Эти значения нужно рассматривать вместе, а не по отдельности. Допустимое давление не подтверждает нужный расход, а совпадение габарита не гарантирует правильную тонкость очистки или настройку клапана. При входном контроле данные на маркировке и в паспорте сопоставляют с параметрами демонтированного изделия. Если найденные документы относятся к другой модификации, числовые характеристики нельзя автоматически переносить на 340.099А.

Конструкция и сопряжённые компоненты

В доступном описании отмечены: регенерируемый фильтрующий элемент. Состояние сопряжённых компонентов влияет на работу всей линии: загрязнённый фильтроэлемент, повреждённое уплотнение либо неисправный клапан могут создавать симптомы, похожие на отказ основного агрегата. Непосредственно связанные позиции: 14ГФ19, 14ГФ19СН, 15ГФ7СН, 15ГФ12СН-1. Они относятся к той же функциональной цепочке, но не считаются взаимозаменяемыми без подтверждения документацией. Другие позиции этого раздела: 8Д2.966.697-02, 8Д2.966.697-03, 8Д2.966.697-04, 8Д2.966.697-06. Ссылки приведены для навигации по каталогу и не означают взаимозаменяемость изделий. Во время обслуживания проверяют чистоту каналов, целостность резьбы и штуцеров, отсутствие коррозии и механических повреждений, а также соответствие комплекта поставки техническому заданию.

Идентификация и заказ изделия

В запросе рекомендуется указывать обозначение 340.099А, тип системы, место установки, требуемое состояние и комплект документов. Полезно приложить фотографию шильдика или маркировки снятого агрегата, однако выбирать замену только по внешнему виду нельзя. Перед монтажом сверяют паспорт, чертёж или каталог деталей, рабочую среду, присоединительные размеры и основные параметры. Поставка оформляется как предварительный заказ; фактическую комплектность, срок и наличие паспорта, свидетельства о проверке либо других документов необходимо согласовать до подтверждения заказа.

Тип изделия: фильтроэлемент

Обозначение: 340.099А

Альтернативные обозначения: 340.099A; 340099A

Функция: задерживает загрязнения внутри совместимого фильтрующего агрегата

Применение / Где используется: фильтрующий агрегат

Система / Место установки: фильтрующий агрегат; точное место по документации техники

Точная применяемость: Подтверждается по каталогу деталей, паспорту или документации системы

Фильтроэлемент: 340.099А

Тонкость фильтрации (номинальная/абсолютная), мкм: 16/25

Рабочая среда: АМГ-10, Т-1, Т-2, ТС-1, РТ

Гидравлическое сопротивление чистого фильтра при максимальной пропускной способности и температуре окружающей среды (+25±10) °С, не более, МПа (кг/см²): 0,02 (0,2)

Максимально допустимый перепад давления, МПа (кг/см²): 1 (10)

Максимальная пропускная способность, л/мин: 90

Масса сухого фильтроэлемента, кг: 0,65

D, мм: 72

D1, мм: 64

D2, мм: 56

L, мм: 184

I, мм: 12

Связанные компоненты: 14ГФ19, 14ГФ19СН, 15ГФ7СН, 15ГФ12СН-1

Состояние: Новое

Техническая документация: Паспорт изделия, документация системы и записи проверки при наличии
