11ГФ9СН-1

11ГФ9СН-1 — назначение изделия

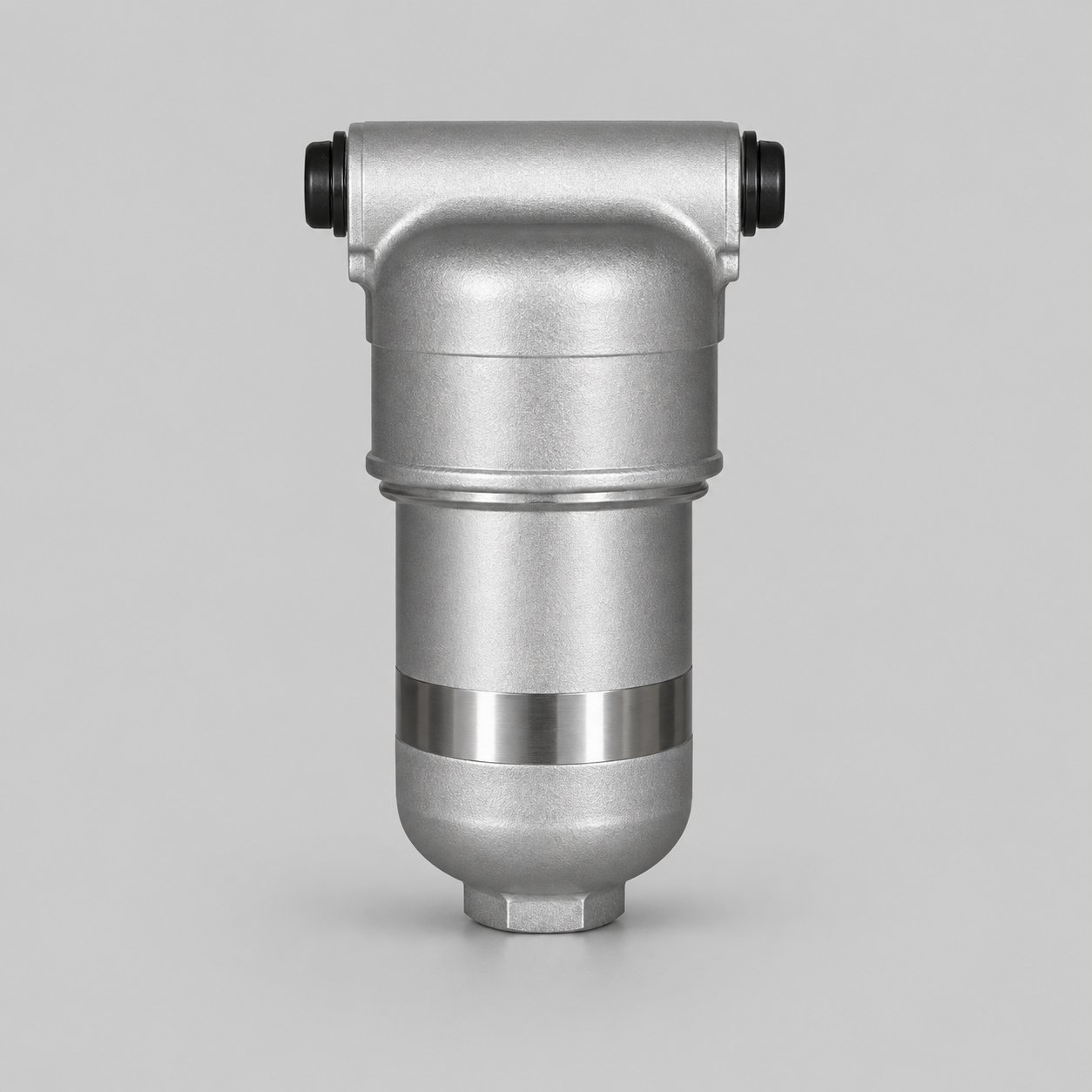

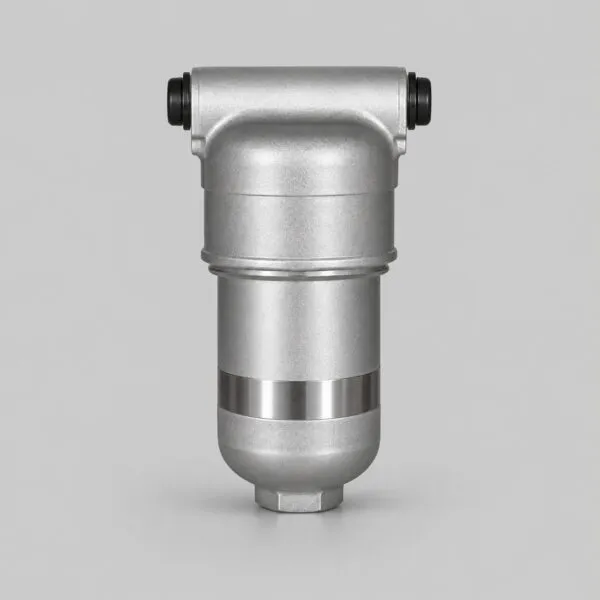

11ГФ9СН-1 — гидравлический фильтр, предназначенный для работы в такой области, как гидравлическая система. В рабочем контуре изделие удаляет твёрдые загрязнения из рабочей жидкости. При подборе важно использовать полное обозначение: внешне похожие агрегаты могут отличаться пропускной способностью, рабочим давлением, тонкостью фильтрации, присоединениями и внутренним исполнением. Карточка относится к категории фильтров и фильтроэлементов Aviamisto. Конкретную применяемость на самолёте, вертолёте или наземной установке следует подтверждать по каталогу деталей, схеме системы либо утверждённой документации на технику.

Рабочая среда и место в системе

Гидравлический фильтр устанавливается в линии, где необходимо сохранить требуемое состояние рабочей среды и защитить последующие узлы. Загрязнение, избыточное сопротивление или неверная установка способны повлиять на насосы, клапаны, регуляторы и исполнительные механизмы, расположенные дальше по потоку. Поэтому при диагностике проверяют не только корпус, но и состояние внутренних элементов, уплотнений, соединений и направление потока. Рабочую среду нельзя выбирать по аналогии: допускаются только жидкости или газы, прямо указанные в паспорте и документации системы.

Рабочие параметры 11ГФ9СН-1

В опубликованных технических данных указаны следующие параметры: обозначение фильтроэлемента — 320.001, 340.042А; тонкость фильтрации (номинальная/абсолютная), мкм — 16/25; рабочая среда — АМГ-10; номинальное давление рабочей среды, мпа (кгс/см²) — 21 (210); номинальная пропускная способность, л/мин — 10; гидравлическое сопротивление чистого фильтра при номинальной пропускной способности, не более, мпа (кгс/см²) — 0,18 (1,8). Эти значения нужно рассматривать вместе, а не по отдельности. Допустимое давление не подтверждает нужный расход, а совпадение габарита не гарантирует правильную тонкость очистки или настройку клапана. При входном контроле данные на маркировке и в паспорте сопоставляют с параметрами демонтированного изделия. Если найденные документы относятся к другой модификации, числовые характеристики нельзя автоматически переносить на 11ГФ9СН-1.

Конструкция и сопряжённые компоненты

В доступном описании отмечены: нерегенерируемый фильтрующий элемент, перепускной клапан, ступени грубой и тонкой очистки. Состояние сопряжённых компонентов влияет на работу всей линии: загрязнённый фильтроэлемент, повреждённое уплотнение либо неисправный клапан могут создавать симптомы, похожие на отказ основного агрегата. Непосредственно связанные позиции: 340.042А, 320.001. Они относятся к той же функциональной цепочке, но не считаются взаимозаменяемыми без подтверждения документацией. Другие позиции этого раздела: 8Д2.966.017-2, 11ГФ4-1, 11ГФ4БН-1, 11ГФ4СН-1. Ссылки приведены для навигации по каталогу и не означают взаимозаменяемость изделий. Во время обслуживания проверяют чистоту каналов, целостность резьбы и штуцеров, отсутствие коррозии и механических повреждений, а также соответствие комплекта поставки техническому заданию.

Идентификация и заказ изделия

В запросе рекомендуется указывать обозначение 11ГФ9СН-1, тип системы, место установки, требуемое состояние и комплект документов. Полезно приложить фотографию шильдика или маркировки снятого агрегата, однако выбирать замену только по внешнему виду нельзя. Перед монтажом сверяют паспорт, чертёж или каталог деталей, рабочую среду, присоединительные размеры и основные параметры. Поставка оформляется как предварительный заказ; фактическую комплектность, срок и наличие паспорта, свидетельства о проверке либо других документов необходимо согласовать до подтверждения заказа.

Тип изделия: гидравлический фильтр

Обозначение: 11ГФ9СН-1

Альтернативные обозначения: 11GF9SN-1; 11GF9SN1

Функция: удаляет твёрдые загрязнения из рабочей жидкости

Применение / Где используется: гидравлическая система

Система / Место установки: гидравлическая система; точное место по документации техники

Точная применяемость: Подтверждается по каталогу деталей, паспорту или документации системы

Обозначение фильтроэлемента: 320.001, 340.042А

Тонкость фильтрации (номинальная/абсолютная), мкм: 16/25

Рабочая среда: АМГ-10

Номинальное давление рабочей среды, МПа (кгс/см²): 21 (210)

Номинальная пропускная способность, л/мин: 10

Гидравлическое сопротивление чистого фильтра при номинальной пропускной способности, не более, МПа (кгс/см²): 0,18 (1,8)

Диапазон температур, о С: -45 … +100

Масса сухого фильтра, кг, не более: 0,8

Перепад давления на фильтроэлементе, при котором открывается перепускной клапан, МПа (кгс/см²): 0,7±0,1 (7±1)

B, мм: 66

L, мм: 126

D, мм: 50

Связанные компоненты: 340.042А, 320.001

Состояние: Новое

Техническая документация: Паспорт изделия, документация системы и записи проверки при наличии
