ГС-35Б
Высокочастотный генераторный триод
Описание
Назначение и применение
ГС-35Б — высокочастотный металлокерамический генераторный триод для генерирования колебаний и усиления мощности в непрерывном режиме в схемах с общей сеткой на частотах до 1000 МГц.
Полное описаниеСвернуть описание
Конструкция и охлаждение

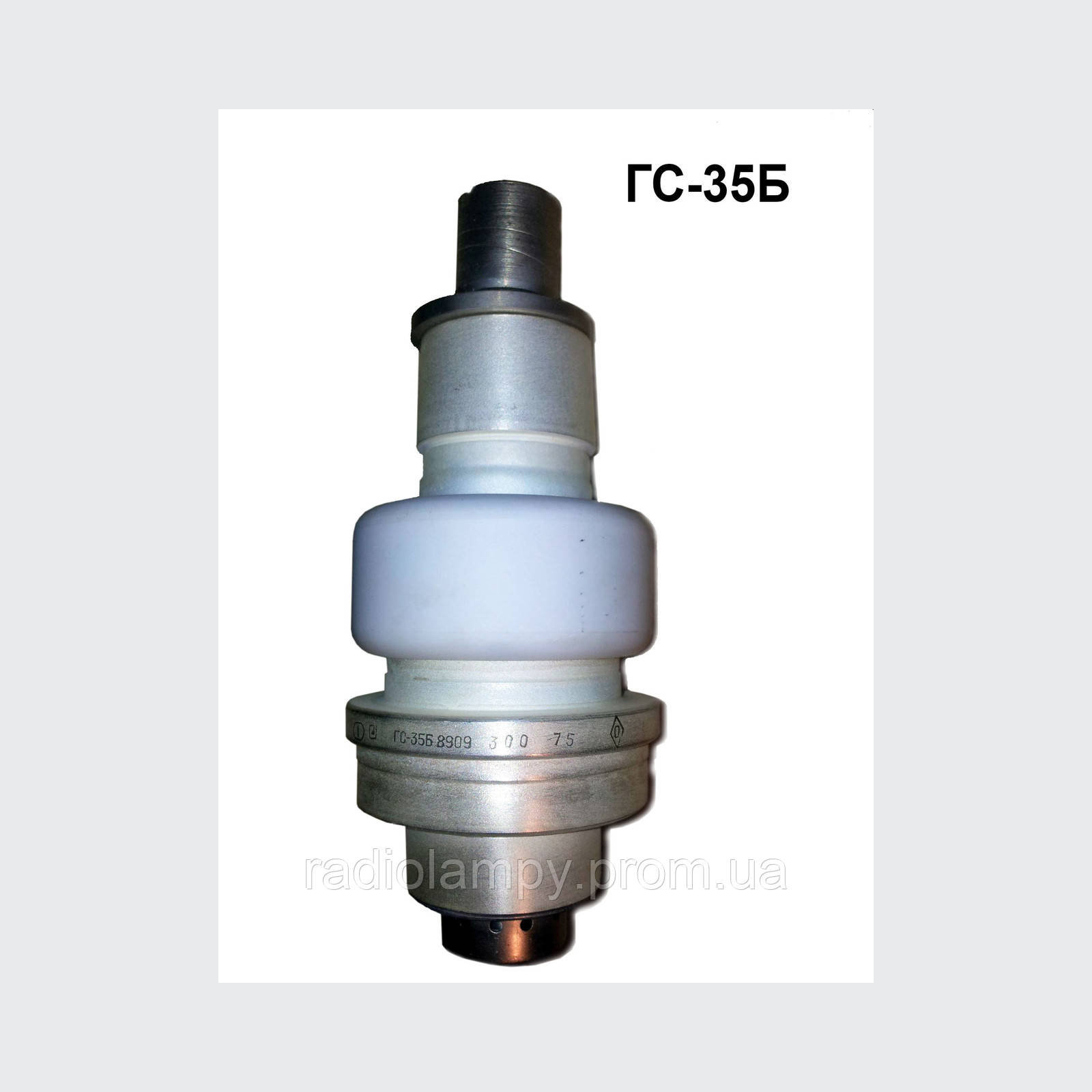

Исполнение Б рассчитано на принудительное воздушное охлаждение. Лампа имеет металлокерамический корпус и внешний анодный узел; на фотографиях она может быть показана без съёмного радиатора, поэтому комплектность проверяют отдельно.
Рабочие параметры
Напряжение накала составляет 11,9–13,3 В, ток накала — 2,95 ± 0,3 А. В справочных данных указана работа на частотах до 1000 МГц и полезная мощность не менее 800 Вт в установленном режиме.
Подбор и установка
Предельное напряжение анода — 3 кВ, мощность рассеяния анода — до 2 кВт. Установка должна обеспечивать необходимый обдув и высоковольтные зазоры; подбор выполняют по точному обозначению ГС-35Б.
Принцип работы таких приборов рассмотрен в статье о генераторных лампах. Другие изделия представлены в разделе генераторных и модуляторных ламп.
Технические характеристики
- Обозначение
- ГС-35Б
- Тип прибора
- Металлокерамический высокочастотный генераторный триод
- Схема включения
- Общая сетка
- Режим работы
- Непрерывный
- Рабочая частота, не более
- 1000 МГц
Все характеристикиСвернуть характеристики
- Напряжение накала
- 11,9–13,3 В
- Ток накала
- 2,95 ± 0,3 А
- Полезная мощность в справочном режиме
- Не менее 800 Вт
- Напряжение анода, не более
- 3 кВ
- Мощность рассеяния анода, не более
- 2 кВт
- Охлаждение
- Принудительное воздушное
- Габариты
- Около 175 × 100 мм
- Масса
- Около 2,5–2,8 кг
- Рабочая температура
- От −60 до +70 °C
- Технические условия
- 3.323.055 ТУ
